相控阵检测如何精准评判缺陷？详解技术标准与操作要点

1.什么是相控阵无损检测？其核心原理是什么？

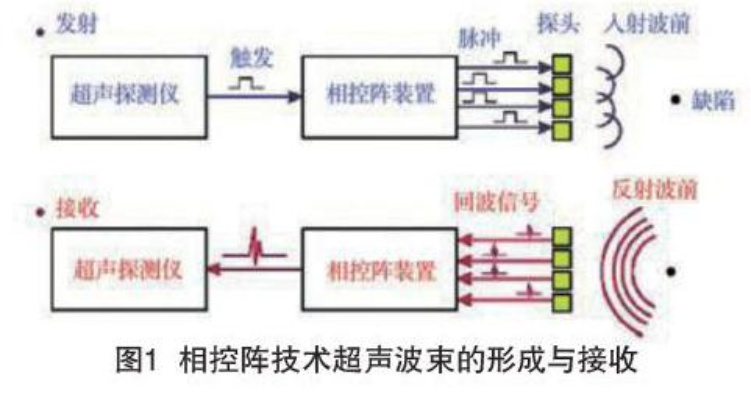

相控阵无损检测（PAUT）是一种先进的超声波检测技术，通过电子控制阵列探头中多个晶片的激发时序，实现声束偏转、聚焦和扫描的灵活调控。与传统超声检测相比，它可同时生成A扫描、B扫描、S扫描等多种视图，将检测对象数字化，并通过多角度扫查准确定位缺陷位置。其核心原理基于惠更斯原理，通过调节每个晶片发射信号的时间延迟，形成合成波前，从而实现对检测区域的全面覆盖。

2.相控阵检测适用于哪些建筑行业材料与构件？

该技术广泛适用于金属及其合金材料（如碳钢、不锈钢）、非金属材料（如碳纤维复合材料），以及焊缝、铸件、锻件等关键结构件。在建筑领域，特别适用于钢结构桥梁焊接节点、压力管道焊缝、风机叶片连接部位等对安全性要求极高的构件。对于厚度在6mm~200mm的细晶钢焊接接头，可直接采用GB/T32563-2016标准进行检测；对于超出此厚度范围或奥氏体不锈钢等粗晶材料，需通过演示验证检测能力后参照执行。

3.相控阵检测的评判标准主要依据哪些技术参数？

评判标准主要基于三个关键指标：检测灵敏度、尺寸测量误差和缺陷特征分析。检测灵敏度决定了发现微小缺陷的能力，通常以特定尺寸人工缺陷的检出率为基准；尺寸测量误差要求缺陷高度测量误差控制在1mm以内，表面裂纹深度测量精度达到±0.5mm；缺陷特征分析则包括缺陷位置、取向、形状和性质的综合评估。

4.相控阵检测的图像评判流程包括哪些关键步骤？

评图技术是保障检测结果准确性的核心环节，其流程分为四个阶段：

• 图像预处理：调整增益、对比度和声速参数，优化图像质量；
• 缺陷识别：区分真实缺陷与结构回波、噪声等无关信号；
• 缺陷定量：测量缺陷的长度、深度、高度和位置坐标；
• 缺陷定性：根据回波特征判断缺陷性质（如裂纹、气孔、未熔合等）。

5.建筑行业中相控阵检测的合格评判准则是什么？

合格评判需结合行业标准与工程设计要求。以聚乙烯燃气管道焊接接头为例，依据T/CASEIXXXX—XXXX团体标准，无裂纹类缺陷、气孔尺寸小于阈值且未熔合区域不超过规定比例时视为合格。对于承重钢结构，缺陷尺寸需低于GB/T32563-2016规定的允许极限，且缺陷分布不构成连续性风险。评图工程师需综合缺陷尺寸、位置、密集度和应力状态等因素做出判定。

6.相控阵检测中常见的误判因素及应对措施有哪些？

常见误判源于材料晶粒噪声、结构几何回波干扰及耦合状态变化。应对措施包括：采用动态深度聚焦技术提升信噪比；通过S扫描与B扫描对比分析区分真假缺陷；定期校准设备并使用标准试块验证检测灵敏度。对于粗晶材料，需考虑声速各向异性的影响，并通过软件修正降低测量误差。

7.相控阵技术相较于传统检测方法的优势体现在何处？

相控阵技术通过电子扫描替代机械运动，检测效率提升50%以上；多视角成像能力使缺陷检出率显著高于常规射线检测；同时，其数字化数据可追溯性为建筑结构长期健康监测提供了基础。在复杂几何构件检测中，相控阵的声束操控能力可有效覆盖盲区，减少漏检风险。

8.未来相控阵评判标准的发展趋势如何？

随着人工智能与云计算技术的融合，自动评图系统将逐步替代人工判读，减少主观误差。团体标准如聚乙烯管道检测规范正不断完善，推动行业标准化进程。同时，相控阵与TOFD、ACFM等技术的联合应用，将形成多参数综合评判体系，进一步提升建筑结构安全评估的可靠性。
