房屋平面图怎么画？专业步骤与技巧详解

一、房屋平面图的基本概念

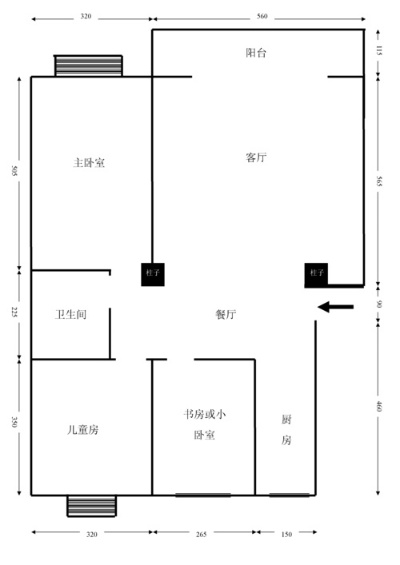

房屋平面图是通过水平剖切房屋窗台以上部分后，向下投影形成的水平投影图。它能清晰反映房屋的平面形状、房间布局、墙柱位置、门窗分布及尺寸数据。根据建筑层数不同，需分别绘制底层平面图、标准层平面图和屋顶平面图，其中屋顶平面图主要表示屋面排水构造。

二、绘制前的准备工作

1.
测量工具准备

需准备水准仪、经纬仪、全站仪等测量设备，以及钢尺、电子计算器等辅助工具。测量前需对仪器进行校准，确保数据准确性。

2.
图纸规划要素

• 确定绘图比例：常用比例为1:50、1:100或1:200
• 标注定位轴线：承重墙、柱必须标注轴线编号
• 设定尺寸标准：包括总尺寸、轴线尺寸和细部尺寸三级标注体系

三、专业绘制流程详解

（一）草图构思阶段

建筑师初期需通过手绘草图进行空间规划，如著名建筑师伊藤冈田在富士山项目中，仅凭实地考察就通过四个曲线完成初期构思。此阶段应重点考虑：

• 功能分区（动静分离、干湿分区）
• 交通流线设计
• 采光通风需求
• 家具布局规划

（二）正式绘图步骤

1.
墙体绘制

被剖切到的墙体用粗实线绘制，可见部分用中粗线。墙体厚度需按实际比例标注，一般承重墙为240mm，非承重墙为120mm。

2.
门窗定位

门窗位置需同时标注宽度和高度尺寸，外立面门窗上表面应尽量保持平整以确保美观。门窗编号需与图例表对应。

3.
细节标注

• 厨房卫生间：标注地漏及1%坡度方向，室内标高一般低于楼面0.030m
• 阳台：标明地漏坡度、栏杆做法和标高
• 楼梯：标注台阶尺寸，梯井宽度控制在120-200mm之间

4.
尺寸标注

先标明轴线跨距，再标注详细尺寸。包括房屋总尺寸、开间进深、门窗定位尺寸等。

四、专业技术要点

（一）比例控制

绘图时应根据图纸用途选择合适比例。施工图常用1:100，细节节点可采用1:20或1:50。

（二）标高标注

室内外地面标高、楼梯平台标高需明确标注。屋面排水应按2%坡度设计，建筑反向坡度为1%。

（三）消防规范

高层建筑周围应设环形消防车道，转弯半径不小于12m；低层住宅消防车道转弯半径不小于6m。

（四）无障碍设计

建筑入口需设1:20无障碍坡道及大于2m宽的入口平台，室内外高差不大于0.15m。

五、常见问题与解决方案

1.
尺寸不协调

建议采用轴线定位法，先确定主要轴线网格，再细化各部分尺寸。

2.
功能分区混乱

可参考西班牙建筑师阿尔伯托·坎波·巴埃萨的设计方法，将住宅明确划分为面向景观的公共区域和面向城市的私人区域。

3.
采光不足

可通过调整门窗位置、增加采光井或采用玻璃幕墙改善。

六、实践案例参考

在澳大利亚葡萄园住宅项目中，建筑师通过木结构与金属框架结合，既满足观景需求又与自然环境融合。此类案例展示了如何通过平面规划实现功能与美学的统一。

七、进阶技巧提升

1.
手绘表现技法

使用马克笔和彩铅表现材质光影，如用58号色铺灌木丛，172号色铺草地，通过叠加色彩表现层次感。

2.
数字化工具应用

现代绘图可借助CAD、BIM等软件提高精度，但手绘构思仍是创作核心环节。

八、质量检查要点

完成平面图后需核查：

• 所有尺寸标注是否完整
• 门窗编号与图例是否一致
• 标高标注是否准确
• 消防通道是否符合规范
• 无障碍设施是否完善
