房屋结构图怎么看是不是承重墙？从图纸标注到实地验证的完整解析

一、如何通过房屋结构图快速识别承重墙？

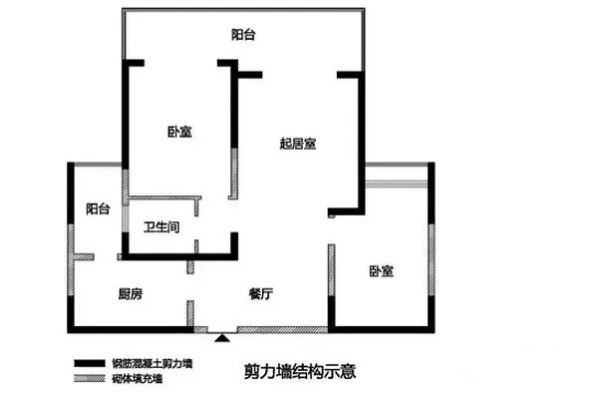

房屋结构图中，承重墙通常以黑色加粗实线标注，而非承重墙则用细实线、虚线或灰色线条表示。例如，在砖混结构的图纸中，几乎所有墙体均为承重墙，需重点观察粗实线部分；框架结构中，仅外墙和梁柱为承重结构，内部隔墙多为非承重墙。若图纸标注“RC”（钢筋混凝土）或圈梁结构下的墙体，也属于承重墙范畴。

二、不同建筑结构的承重墙分布有何规律？

1.
砖混结构：常见于老旧住宅或农村自建房，其墙体多数为承重墙，尤其是厚度≥24cm的砖墙。仅卫生间、厨房等区域的轻质隔墙可能为非承重墙。

2.
框架结构：承重部分主要为梁、柱及外墙，内部隔墙通常可改造。

3.
剪力墙结构：高层住宅中所有钢筋混凝土墙体均为承重构件，不可拆除。

三、图纸信息不全时，有哪些辅助判断方法？

1.
敲击听声：承重墙（钢筋混凝土或实心砖）敲击声沉闷、无回响，非承重墙（空心砖）声音清脆且有空洞感。

2.
测量厚度：承重墙厚度通常在24cm以上（寒冷地区外墙可达37cm），非承重墙多为8-12cm。

3.
观察位置：外墙、与邻居共用的墙体必为承重墙；厨房、卫生间及过道隔墙多为非承重墙。

四、如何结合专业工具提升判断准确性？

若对图纸存疑，可使用钢筋扫描仪检测墙体内部结构，钢筋混凝土材质必为承重墙。对于复杂结构，建议咨询结构工程师或检测机构，避免误判风险。

五、误拆承重墙可能引发哪些后果？

承重墙是支撑建筑脊梁的关键部分，损坏后会破坏房屋抗震性，导致墙体开裂、楼体倾斜，甚至引发坍塌事故。装修前务必核实图纸，必要时进行专业评估。

六、不同类型住宅的承重墙识别要点

• 多层砖混住宅：厚墙全是承重墙，需严格保护。
• 框架剪力墙结构：所有混凝土墙、柱、梁均不可拆改。
• 农村自建房：砖混结构墙体多为承重，框架结构仅梁柱承重。

总结

通过房屋结构图识别承重墙时，需综合图纸标注、建筑结构类型及实地验证。牢记“粗实线为承重墙，细线为非承重墙”的基本原则，并结合声音、厚度、位置等多维度判断，方可确保装修安全。若存在不确定性，务必寻求专业支持，切勿盲目施工。
