厂房钢结构图片如何解读？需关注构造细节与潜在隐患

从图片中洞察结构本质

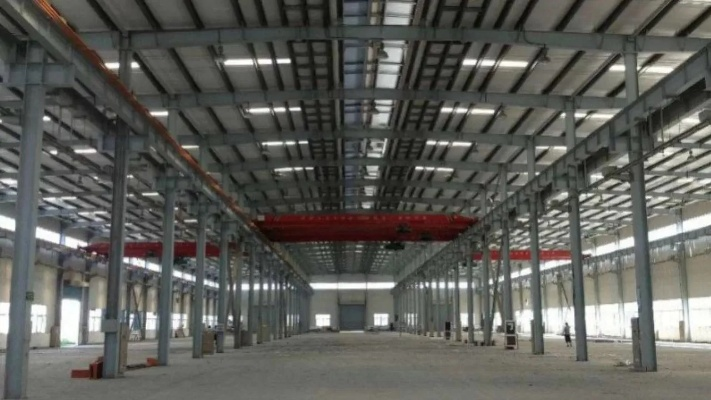

在工业建筑领域，钢结构厂房因其施工快捷、承载力强而广泛应用。一张看似简单的厂房钢结构图片，实则是反映其设计合理性、施工质量与安全状况的“体检报告”。专业人士通过系统解读图片中的视觉信息，能够评估结构健康状态，识别潜在风险，为后续维护、加固提供关键依据。

一、主体构件的识别与评估

1.钢柱与钢梁

钢柱和钢梁构成厂房的主要承重骨架，承担竖向荷载及水平力作用。在图片中，需重点关注其截面形式（如H型、箱型等）是否符合设计，是否存在异常弯曲或扭曲变形。例如，某案例中变截面焊接工字型钢柱（断面300×(380～930)×10×8）的规格需通过图片比对确认。若发现构件明显弯曲或局部屈曲，常暗示结构曾超载或稳定性不足，需进一步检测核实。

2.连接节点

节点是钢结构传力的关键环节，其完整性直接影响整体安全。图片分析需聚焦两类连接：

• 焊接节点：观察焊缝外观是否连续均匀，有无裂纹、气孔、未熔合等缺陷。厚板焊接中，若坡口设计不当（如窄而深的小坡口），易导致热裂纹产生。
• 螺栓连接：检查高强螺栓是否齐全、紧固，有无松动或锈蚀。例如，扭矩法施工可提高连接质量与效率，但需确保预紧力控制准确。

二、围护系统与辅助构件

1.屋盖与墙体

屋盖系统（包括檩条、拉条）及墙体不仅提供围护功能，还参与结构整体受力。图片中应检查彩钢板是否平整、有无凹陷，保温层是否完好，以及防水层是否存在老化渗漏。这些细节的破损可能加剧主体结构负荷。

2.支撑体系

柱间支撑、屋面支撑对保证结构空间稳定性至关重要。若图片显示支撑缺失或安装不全（如部分厂房未设屋面支撑），在风荷载作用下易引发平面外失稳，甚至导致倒塌事故。

三、常见病害的视觉辨识

1.锈蚀与涂层破损

钢结构在潮湿环境中易发生腐蚀，尤其在梅州等高湿度地区，锈蚀会显著削弱构件截面。图片中若见涂层起皮、脱落或金属表面泛红，需警惕锈蚀深度。当截面损失率超过5%时，须采取加固措施。

2.变形与损伤

• 整体变形：通过对比图片中钢柱垂直度、钢梁挠度与基准线，可初步判断结构稳定性。例如，钢梁挠度允许值通常按跨度L的1/250控制。
• 局部损伤：注意吊车梁、牛腿等应力集中区域有无裂纹，以及基础混凝土是否压碎、开裂。

3.施工缺陷

典型问题包括二次浇筑未完成（如柱脚与基础间未灌浆）、临时固定措施不当（如使用断裂钢丝绳）等，这些均可从现场图片中捕捉到痕迹。

四、基于图片的检测技术应用

1.外观检测工具

现代检测常结合放大镜、焊缝检验尺、激光测距仪等工具，对图片中的可疑部位进行量化分析。例如，采用超声波测厚仪可精准测量锈蚀区域的实际板厚。

2.无损检测方法

对于焊缝内部缺陷（如气孔、夹渣），需借助超声波探伤仪或磁粉探伤仪深入评估。这些技术的应用依据常源自图片筛查发现的异常表象。

五、经济性与安全性平衡

钢结构厂房的造价与质量密切相关。例如，一座2000平米厂房的主体钢结构费用约占60-90万元，其材料选用（如Q390GJD高强钢）、焊接工艺（如窄间隙坡口设计）均会影响长期服役性能。通过图片提前识别隐患，可避免后期高昂的维修成本，延长结构使用寿命至设计年限的1.5倍。

小编有话说：超越表象的专业判断

解读厂房钢结构图片不仅是技术工作，更是一种责任。通过系统分析构件形态、连接细节与病害特征，能够为预防事故、优化维护策略提供科学支撑。建议结合定期检测与动态监控，构建全方位的安全保障体系。
