钢构房需要哪些钢结构图纸？全套图纸分类详解

1.钢结构图纸体系包含哪些主要类型？

完整的钢结构图纸体系包括设计施工图、深化详图、节点构造图及三维模型图四大类别。设计施工图主要表达结构布置与构件定位，涵盖平面图、立面图和剖面图；深化详图则细化到单个构件的加工尺寸、孔洞位置和焊缝要求；节点构造图重点展示构件连接方式的细部做法；三维模型图则通过BIM技术实现全专业协同设计与碰撞检查。

2.主体结构图纸具体包含哪些内容？

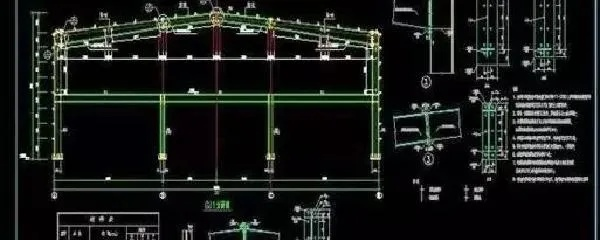

主结构图纸以刚架系统为核心，包括钢柱平面布置图、钢梁平面布置图及吊车梁布置图。其中门式刚架轻型房屋钢结构需明确变截面梁柱的尺寸变化规律，通常腹板高度和厚度沿弯矩图梯度调整，翼缘尺寸根据受力状态优化设计。对于跨度超过30米的工业厂房，刚架间距通常控制在6-9米之间，既保证经济性又满足刚度要求。

3.次结构系统图纸有哪些技术要求？

次结构系统主要包括檩条布置图、墙架柱布置图及抗风柱详图。檩条图纸需标注间距、截面型号和连接方式，C型或Z型冷弯薄壁檩条应明确拉条位置的设置要求；墙架柱图纸需标注与基础的连接节点、与墙梁的连接构造；抗风柱则需明确与屋盖系统的连接细部。

4.支撑系统图纸如何保障结构稳定性？

支撑系统包括屋盖水平支撑、柱间垂直支撑及系杆布置。屋盖支撑图纸需展示交叉支撑的布置形式、连接板尺寸及高强螺栓规格；柱间支撑图纸需标注支撑角度、连接节点做法及传力路径；系杆图纸则需明确在温度区段内的连续布置要求。

5.围护系统图纸包含哪些关键部分？

围护系统图纸涵盖屋面围护图和墙面围护图两大体系。屋面图纸需详细表达屋面板排布、采光带位置、通风器基座及檐口排水构造；墙面图纸需标注墙板分隔、门窗洞口加强构造及伸缩缝处理措施。

6.节点详图有哪些标准化表达方式？

节点详图分为铰接节点、刚接节点及半刚性节点三种类型。典型节点包括柱脚节点（区分铰接与刚接）、梁柱连接节点、主次梁连接节点及支撑连接节点。柱脚节点图纸需标注锚栓规格、垫板尺寸及二次灌浆要求；梁柱连接节点需明确端板厚度、螺栓排列及焊缝等级。

7.基础布置图纸有哪些特殊要求？

钢结构基础图纸需单独表达柱下独立基础、联合基础或桩基础的构造。重点标注基础顶面标高与钢结构柱底标高的协调关系、锚栓预埋精度要求及防腐处理措施。特别是在软土地区，需明确基础与钢柱之间的沉降适应构造。

8.三维模型图纸在现代工程中如何应用？

基于BIM技术的三维模型图纸已成为行业趋势，包括整体结构模型、节点预制模型及安装序列动画。三维图纸能直观展示管道穿屋面节点、天沟排水构造及设备支吊架定位，有效避免专业碰撞。

9.加工制造图纸需要注意哪些细节？

加工图纸需包含构件清单、材料表及加工工艺说明。具体标注钢材牌号、截面尺寸、数量及单重；螺栓统计需区分规格等级；焊接符号需明确焊缝形式与尺寸要求。

10.图纸会审中需重点核查哪些内容？

图纸会审需重点关注结构体系合理性、节点构造可行性及专业接口协调性。核查刚架变截面处腹板高厚比是否满足规范要求；检查抗风柱与屋架连接节点是否适应温度变形；确认设备管道预留孔洞是否设置加强构造。

通过系统掌握上述图纸类型与技术要点，工程技术人员能够准确理解设计意图，有效指导施工安装，确保钢结构房屋的安全性与耐久性。随着检测技术的进步，现代工程已普遍采用三维扫描与无人机航拍技术辅助图纸复核，实现设计、施工与运维的全过程质量控制。
