钢结构接头规范要求解析：焊缝质量如何判定？螺栓紧固标准是什么？

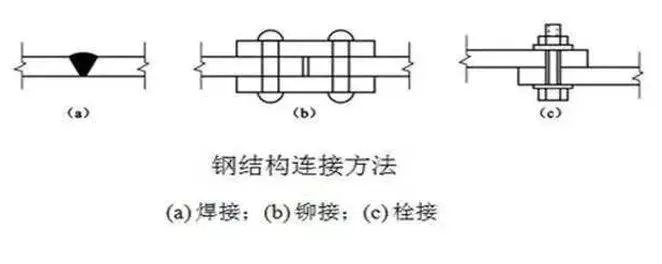

一、材料选择与接头设计基本要求

问题1：钢结构接头材料选择需遵循哪些原则？

接头材料选择应遵循"性"：主体结构钢材与连接材料（焊条、螺栓、销轴）的强度等级需相互协调。承重结构宜采用Q235、Q345等低合金钢，重要节点或特殊工况下可使用Q390、Q420高强钢材。焊接材料应根据母材化学成分和机械性能选择，确保焊缝强度不低于基材标准。对于销轴连接，当直径超过120mm时需采用锻造工艺，耳板宽厚比应严格控制不大于4。

问题2：接头设计需考虑哪些关键参数？

设计阶段需计算接头的抗拉、抗剪承载力，并验证节点板的孔边距、净截面强度。焊缝设计须注明质量等级（如一级、二级），螺栓连接需标注预紧力要求和防松措施。根据《钢结构设计标准》GB50017，连接节点还应考虑应力集中效应，通过合理的构造设计（如加大圆弧过渡半径）降低疲劳风险。

二、焊接连接质量控制要点

问题3：焊缝质量检测包含哪些方法？

焊缝检测应采用多级分层策略：

• 超声波探伤（UT）：适用于探测内部气孔、夹渣、未熔合等缺陷
• 磁粉探伤（MT）：专用于表面及近表面裂纹检测，特别适合角焊缝
• 射线探伤（RT）：针对重要对接焊缝进行内部缺陷精确分析

  所有检测需严格执行《钢结构焊接规范》GB50661和《焊缝无损检测技术规范》GB/T11345要求。

问题4：现场焊接常见质量问题有哪些？

主要问题包括：焊缝尺寸偏差（焊脚高度不足、长度不够）、咬边深度超标（超过0.5mm）、表面气孔和夹渣。特别是隐蔽部位焊缝，如柱脚节点板内部焊缝，需在封闭前完成检测并留存影像记录。

三、螺栓连接实施规范

问题5：高强螺栓安装需满足哪些技术要求？

高强螺栓终拧后外露丝扣应保持2-3扣，既确保充分啮合又避免过长易损。预紧力需使用校准后的扭矩扳手控制，施工中应重点检查螺栓孔位精度，错位量不得超过1mm。对于摩擦型连接，接触面抗滑移系数需达到设计要求，安装前需进行工艺评定试验。

问题6：螺栓连接现场验收重点关注什么？

验收时需全面检查：螺栓规格与设计一致性、终拧扭矩值、连接板间间隙（不大于1mm）、垫圈安装方向等。重复使用的高强螺栓必须逐个检查螺纹损伤情况，已有塑性变形的螺栓严禁再次使用。

四、特殊连接形式技术要点

问题7：销轴连接有哪些特殊规定？

销轴孔中心必须严格位于耳板中心线上，孔径与轴径差值不应超过1mm。耳板边缘与销轴孔净距需满足公式b=2t+16要求（t为板厚）。销轴表面与耳板孔周表面宜进行机加工，保证配合精度。

问题8：组合连接节点如何处理？

对于焊栓混合节点，应遵循"先焊后拧"，即先完成焊接作业再进行螺栓紧固，避免焊接热影响导致预紧力损失。此类节点需进行专项检测，包括焊接冷却后的螺栓二次紧固检查和焊缝无损检测。

五、施工过程控制与使用维护

问题9：钢结构安装阶段接头质量控制重点是什么？

安装阶段需控制构件拼接精度，特别是多段柱的对接错口量。采用全站仪监控柱垂直度偏差，允许值为H/1000且不超过25mm。梁跨中挠度需控制在L/400范围内（L为跨度）。对于大型空间结构，还需监测合拢温度对接头应力的影响。

问题10：使用期间接头维护需注意哪些方面？

定期检查接头区域的防腐涂层完整性，锈蚀导致截面损失率超过5%时需立即评估承载力。对于动载作用下的节点，应每年检查螺栓松动情况和疲劳裂纹，特别是应力集中区域。维护记录应纳入钢结构全生命周期管理档案。
