钢结构图纸深化难吗？——从技术壁垒到实施挑战的全景透视

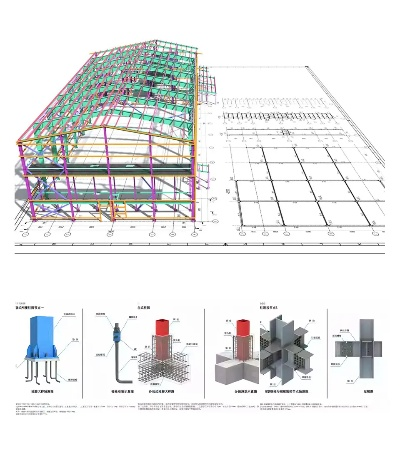

1深化设计的内容体系与基础要求

钢结构深化设计需要完成从设计图纸到加工安装图纸的全流程转化，这一过程远非简单的图纸复制，而是涉及结构理解、节点设计、工艺规划的系统工程。

核心工作内容包括三个方面：图纸目录与深化设计说明的编制、构件布置图的设计绘制、构件加工详图与安装节点详图的制作。在深化设计说明中，需要明确设计依据、工程概况、材料要求、加工标准等关键信息，为工厂加工和现场安装提供明确指导。构件布置图则需要通过平面图、剖面图、索引图等多种表达方式，将构件编号反映到建筑结构的实际位置中，满足现场安装的定位需求。

构件详图设计尤为关键，它需要采用较大比例绘制，对组成构件的各类零件均有详细标注，包括编号、尺寸、孔定位、坡口做法等。同时必须提供零件材料表和构件加工说明，材料表应完整包含零件编号、厚度、规格、数量、重量、材质等核心参数。

2技术实施中的核心难点解析

2.1节点构造与连接设计的复杂性

钢结构深化设计最大的技术难点在于节点构造的合理化设计。深化设计人员往往面临结构设计意图理解不深的困境，同时在加工和施工经验方面较为欠缺，导致对节点的深化设计在图纸表达、构造设计方面存在不合理现象。在复杂钢结构项目中，节点数量庞大且形式多样，每个节点都需要单独考虑受力性能、施工可行性和经济性，这一过程需要极高的专业素养和工程经验。

对于大跨度钢结构工程，现场对接节点通常采用全焊缝和腹板高强螺栓连接加翼缘焊接的混合连接方式，这要求深化设计人员必须精通焊接工艺和高强螺栓连接技术，才能确保节点设计的可靠性。

2.2构件归并与编号管理的挑战

构件归并分类是深化设计中极易出现错误的环节。设计人员需要根据结构图中构件截面大小、长度和用途进行科学归并，但要特别关注构件的关联性，否则很容易因误编而导致构件拼装错误。在同一套图纸中，不允许采用相同编号的构件，这对编号系统的设计提出了极高要求。

当构件细节或孔位存在差异时，即便是相同类型的梁也必须单独编号。对于安装关系相反的构件，编号后需要采用加后缀的方式加以区别，这种精细化管理在实际操作中极具挑战性。

2.3焊接工艺与质量控制的专业技术要求

钢结构深化设计必须包含完整的焊接工艺设计。工程所采用的钢种、焊接材料、接头形式、坡口形式、工艺方法等，都需要进行焊接工艺评定，且评定结果必须符合设计要求。构件制作、组装、安装时需要制定合理的焊接顺序，并采取有效技术措施减少焊接变形及焊接应力。

焊接质量控制需要依据结构体系构成和施工方案，全面考虑各杆件的焊接顺序，确保各杆件能可靠连接。这对深化设计人员的焊接专业知识储备提出了严苛要求。

3项目管理与协同作业的实施障碍

3.1设计与施工的衔接不畅问题

我国的钢结构工程设计采用两阶段设计法，第一阶段由建筑工程设计单位进行结构设计，第二阶段由施工和钢结构制作单位根据设计图进行深化设计。建筑工程设计文件编制深度规定中，对钢结构工程设计制图有明确的界线划分。当业主委托设计单位进行结构设计时，若合同中没有具体关于深化设计的要求，钢结构的设计内容仅为设计图。

这种职责分离导致深化设计在更多时候需由加工、安装单位来完成，而他们往往难以充分理解结构设计意图，造成设计与施工的脱节。

3.2施工配合与工期压力的矛盾

钢结构施工进度受到多种因素影响。在安装前需要根据土建提供的节点工期制定详细的制作、安装计划，并组织加工和运输。现场需要保证劳动力配置满足要求，并协调塔吊等大型设备的使用时间，避免与土建施工发生冲突。

大跨度钢框梁的吊装稳定性、变形控制和安装挠度控制都增加了深化设计的复杂度。大跨度钢框梁由于超长不便于运输，需要与设计单位协商采用等强连接方式进行可靠连接，这一协调过程往往面临时间压力和沟通障碍。

3.3深化设计流程的标准化困境

完整的深化设计流程包括图纸会审、模型建立和安装图设计三个关键步骤。图纸会审阶段需要进行专项性审核，特别是预埋件环节，对尺寸改动、门窗位置、细部缺陷等都需要在会议中或通过双方签名确认。

模型建立阶段需要确保外观尺寸准确，气流站、雨棚等附属结构确定无误后，才能出构件生产图，包括零件生产、构件拆分的切割详图和开孔定位。安装图设计则包括预埋螺栓定位、构件安装图和整个框架的排版安装。这一全流程的标准化实施在具体项目中常常遇到各种特殊情况需要灵活处理。

4行业发展趋势与难度演变

随着钢结构建筑向更大跨度、更高高度、更复杂形态发展，深化设计的难度也在不断增加。大跨度和超高层建筑的广泛应用，对施工技术提出了新的要求，施工方案及仿真分析逐渐成为不可或缺的重要环节。

现代钢结构工程中，深化设计不再局限于传统的图纸转化，而是需要融合有限元分析、连接工艺研究、防腐蚀设计等多项专业技术。通过精细化数值模拟与实验验证相结合的设计方法，建立多因素耦合的分析模型，正成为提升钢结构工程经济效益与社会效益的关键路径。

钢结构图纸深化的难度因此可被视为一个动态变化的指标，它既取决于项目本身的技术复杂度，也与深化设计团队的专业能力、项目管理的成熟度密切相关。对于技术实力雄厚、经验丰富的专业团队，常规项目的深化设计已形成标准化流程；而对于复杂特殊结构，其技术挑战仍然巨大，需要持续的技术创新和经验积累。
