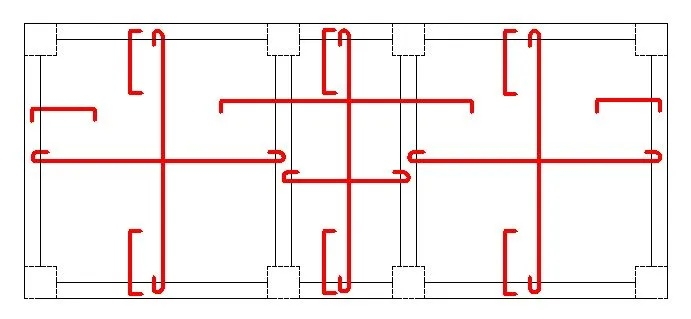

钢结构楼板配筋示意图：怎样避免设计误区与施工隐患？

一、钢结构楼板配筋示意图的核心作用是什么？

钢结构楼板配筋示意图是指导施工的核心技术文件，其作用主要体现在三个方面：

1.
明确受力路径：通过图示化方式标注钢筋的直径、间距、铺设方向及连接节点，确保楼板在荷载作用下形成有效的受力体系。例如在压型钢板组合楼板中，钢筋需沿板肋方向单向布置，与混凝土协同抵抗弯矩。

2.
控制施工精度：示意图精确标注了预留洞口、边界处理等细节，避免现场随意切割钢筋导致承载力下降。统计显示，规范化的配筋示意可使施工误差降低30%以上。

3.
保障结构耐久性：合理的配筋设计能抑制混凝土开裂，减少钢筋锈蚀风险。实验数据表明，在腐蚀环境中，按科学配筋的钢结构楼板寿命可延长至设计年限的1.5倍。

二、常见钢结构楼板类型及其配筋示意图特点

1.压型钢板组合楼板

• 设计原理：分组合板与非组合板。组合板中压型钢板兼作模板和受力钢筋，厚度需≥0.75mm；非组合板仅作模板，厚度≥0.5mm。
• 配筋示意关键：
• 主筋沿板肋方向单向布置，跨中区域设置附加抗裂钢筋；
• 板端锚固采用焊接或栓钉连接，示意图需标注锚固长度与间距（图1）；
• 双向板设计时，弱边方向按混凝土板厚hc独立配筋。

2.钢筋桁架楼承板（TRUSSDECK）

• 结构特征：工厂预制的桁架与底模组合体，桁架高度决定楼板厚度。
• 配筋示意要点：
• 施工阶段荷载由桁架单独承受，使用阶段上、下弦钢筋分别作为楼板顶筋与底筋；
• 示意图需明确腹杆倾斜角度及底模拆除条件（图2）；
• 垂直于桁架方向设置分布钢筋，防止温度裂缝。

3.混凝土叠合板

• 技术优势：预制底板承担施工荷载，现浇层形成整体受力。
• 示意图规范：
• 预制底板内预埋吊装钢筋，并标注与现浇层的连接构造；
• 叠合面需设抗剪钢筋，示意图中采用锯齿形标注（图3）。

三、配筋示意图中易忽略的关键细节

1.
洞口补强设计：楼板开洞时，需在洞口边缘设置45°斜向附加钢筋，补强范围应大于洞口尺寸的1.5倍。

2.
边界连接处理：钢梁与楼板交界处需设置抗剪栓钉，示意图中应标注栓钉直径、长度及布置密度。

3.
管线预留策略：穿越楼板的管线应避开主筋区域，并行管线间距需≥50mm，防止混凝土浇筑不密实。

四、典型问题与优化方案

• 问题1：钢筋桁架楼承板底模保留与否？

• 解决方案：潮湿环境建议保留0.5mm厚底模作为防潮层；干燥环境可拆除0.4mm底模以节省成本。
• 问题2：高强螺栓连接区域的配筋冲突？

• 优化措施：采用有限元模拟螺栓群应力分布，调整钢筋弯折角度（图4）。

五、未来技术发展趋势

1.
BIM一体化设计：将配筋示意图嵌入建筑信息模型，实现动态调整与碰撞检测；

2.
智能监测应用：在关键钢筋节点植入传感器，实时反馈应力状态。
