钢结构油漆附着力为何需要检测？哪些方法最可靠？

一、核心概念解析

1.什么是涂层附着力？

涂层附着力是指油漆涂层与钢结构基材之间通过物理和化学作用产生的粘结强度。这一性能直接决定了防腐涂层系统的有效性和耐久性——附着力不足将导致涂层早期剥落，使钢基材直接暴露于腐蚀环境中。

2.附着力失效会带来哪些风险？

当涂层附着力不达标时，钢结构在温度变化、机械振动或风雨侵蚀作用下易产生起泡、龟裂和剥落现象。这不仅会显著缩短维修周期，增加维护成本，更严重的是会削弱结构承载能力，特别是在化工、海洋等腐蚀性环境中，可能引发安全隐患。

二、主流检测方法技术详解

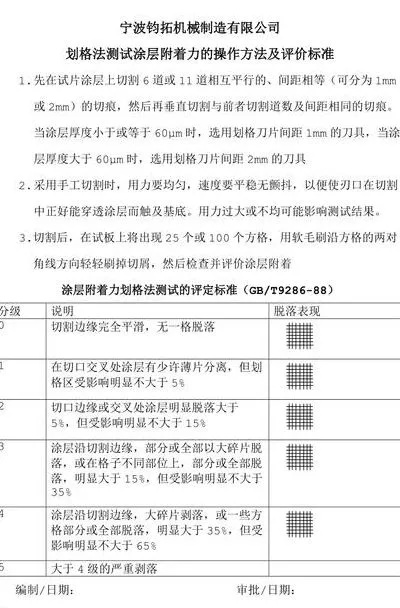

1.划格法——现场应用最广泛

• 原理：利用多刃切割刀具在涂层表面形成方格阵，通过评估涂层脱落情况判断附着力等级。
• 工具配置：标准划格器配备6个切割刃，刀片间距分为1mm、2mm和3mm三种规格，以适应不同厚度涂层。
• 操作流程：

  1.垂直交叉切割形成25个方格

  2.使用软毛刷沿对角线轻扫表面

  3.粘贴专用胶带（如3M标准胶带）并快速撕离

  4.对照标准图谱进行等级判定。

• 评级标准：ASTMD3359标准中，5B级（最佳）表示切口边缘完全光滑无脱落，0B级（最差）则表示超过65%涂层脱落。

2.划圈法——实验室精度基准

• 设备要求：采用附着力测定仪，针头半径0.03mm，砝码配置需保证划透涂层至基材。
• 测试步骤：

  1.固定试样于测定平台

  2.调整砝码重量至刚好划透涂层

  3.以80-100r/min速度划出标准圆滚线

  4.从最内圈（7级）向外检查漆膜完整性。

• 关键控制点：检测前必须确认针头锐利度；划痕力度需恰好暴露基材；评级时以70%以上区域完好为分级依据。

3.拉开法——定量检测的金标准

• 技术优势：可直接测得涂层与基材的粘结强度数值（单位MPa），数据客观可比。
• 设备进展：新型数显拉开法测试仪内置液压系统，配备10mm、14mm、20mm和50mm多种规格拉脱锭子，支持USB数据导出和拉拔曲线显示。
• 操作规范：

  1.使用专用胶粘剂将拉脱锭子垂直粘贴于涂层表面

  2.确保粘结剂完全固化（通常24小时）

  3.控制拉拔速率稳定（约100s达到峰值）

  4.记录破坏模式（内聚破坏、附着破坏或混合破坏）。

三、检测方法选择决策指南

1.按应用场景选择

• 现场快速筛查：优先选用划格法，操作简便，对涂层损伤小。
• 实验室精确测量：当需要定量数据和仲裁争议时，应采用拉开法。
• 质量验收评估：对于关键防腐工程，建议划圈法与拉开法结合使用。

2.按涂层特性选择

• 薄涂层体系（
  <60μm）：适用1mm间距划格法。
• 厚涂层体系（>250μm）：优先选用拉开法或3mm间距划格法。
• 弹性涂层：宜采用划格法配合专用压敏胶带。

3.标准体系对照

不同标准体系的等级对应关系需特别注意：ASTMD3359的5B-0B与ISO2409的0-5级排序恰好相反。工程验收时，底漆附着力通常要求达到1级（划圈法）或5B级（划格法），而面漆可接受2级或4B级。

四、现场检测关键技术要点

1.基材预处理一致性

检测前必须确认钢基材表面清洁度符合规范要求，无焊渣、油污和水分残留。表面粗糙度差异（Ra值12.5-38.7μm）会显著影响附着力测试结果。

2.环境参数控制

涂装检测时环境温度宜控制在5-38℃范围内，相对湿度不超过85%。检测现场需保证光照充足均匀，避免因视觉误差导致评级偏差。

3.仪器校准与验证

所有检测设备必须定期校验：划格器刀片应每100次测试更换，拉开法仪器需通过可追溯压力传感器校准，精度保持满量程±1%。

4.数据处理与报告

现代检测仪器已配备数据存储功能，可记录最大拉脱力、测试时间和拉脱锭子尺寸等信息。报告应包含测试位置图示、环境条件和破坏模式分析。

五、常见问题诊断与解决方案

1.涂层大面积脱落

如划格测试后超过35%区域脱落，表明表面处理不彻底或底漆选择不当。解决方案包括：重新喷砂至Sa2.5级、选用与基材匹配的环氧底漆、控制涂层固化时间。

2.边缘部位附着力差

钢构件边缘、焊缝处易出现附着力衰减，建议对这些部位加倍检测密度。

3.测试结果离散性大

这通常源于基材粗糙度不均、涂层厚度波动或测试手法不一致。应采用“三定原则”：定压、定距、定速，确保数据可比性。

六、技术发展趋势

当前附着力检测正朝向智能化、数字化方向发展。新型设备集成触摸屏操控、拉拔曲线实时显示和自动数据存储功能。部分先进系统已开始结合BIM建模技术，实现涂层质量的可视化管理和寿命预测。
