钢结构H型钢对接有哪些技术要点？——从设计规范到检测方法全解析

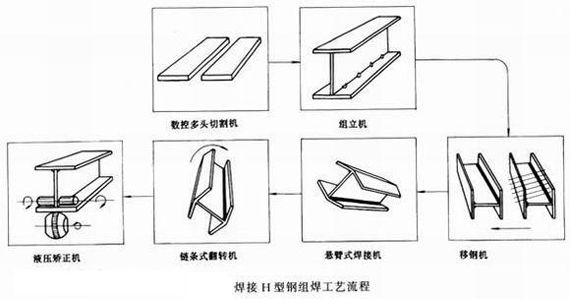

一、H型钢对接连接的基本形式有哪些？

H型钢对接主要分为焊接连接和螺栓连接两类。焊接连接采用坡口全熔透焊缝，执行《钢结构焊接规范GB50661-2011》标准，要求焊缝与母材等强；螺栓连接则通过高强螺栓将梁柱构件固定，具有施工速度快、可拆卸的优点。在实际工程中，根据受力特性可分为刚接节点（承受弯矩和剪力）和铰接节点（主要承受剪力）。

二、不同连接节点的构造要求是什么？

1.
焊接节点构造

• 翼缘板采用V形或K形坡口全熔透焊缝，焊接垫板伸出翼缘板长度不低于10mm
• 腹板连接可采用角焊缝或坡口焊，焊缝厚度需通过计算确定
• 焊接完成后需切除引熄弧板，并进行除锈和补涂处理

2.
螺栓节点构造

• 高强螺栓应由连接板中间向两端或四周顺序紧固
• 螺栓数量不得少于节点数量的1/3，且不少于2颗作为临时固定
• 耳板连接可根据设计要求采用单耳板或双耳板形式

三、H型钢对接的质量检测重点有哪些？

1.
焊缝质量检测

采用超声波探伤(UT)检测内部缺陷，磁粉探伤(MT)检测表面裂纹，渗透探伤(PT)检测非磁性材料缺陷。检测需在焊接完成24小时后进行，重点检查焊缝融合度、气孔和夹渣情况。

2.
螺栓连接检测

检查螺栓紧固扭矩是否达标，连接板间间隙是否满足规范，以及防松措施是否完善。对于重要部位，需使用扭矩扳手进行抽查验证。

3.
尺寸偏差控制

• 翼缘板错位量不得超过板材厚度的10%
• 腹板中心线偏移量应控制在2mm以内
• 对接总长度偏差不得超过±5mm

四、常见问题及处理措施

1.
焊接变形控制

采用对称分段焊接工艺，对于大跨度H型钢需预设反变形量。施工中应实时监测变形数据，采用火焰校正或机械校正及时调整。

2.
节点疲劳裂纹预防

在应力集中区域（如孔洞、焊缝端部）采取平滑过渡措施，定期进行着色渗透检测。特别是在地震多发区，应增加隅撑等加强构件。

3.
防腐与防火处理

焊接部位除锈等级不得低于St2，并采用工厂配套油漆补涂。防火涂料施工前需清理接触面，确保涂层与钢材粘结牢固。

五、技术创新与发展趋势

近年来，装配式连接节点技术取得显著进展。新型的连接节点采用标准化设计，实现了工厂预制和现场快速组装，既保证了质量，又提高了施工效率。同时，基于BIM技术的三维可视化图集正在逐步替代传统二维图纸，使节点设计和检测更加直观精确。

六、工程应用实例分析

以哈尔滨道外客运站项目为例，该工程采用落地管桁架结构，H型钢梁与柱连接通过高强螺栓与焊接组合节点。施工过程中采用先螺栓固定、后焊接翼缘板的工序，有效控制了结构变形，该项目已成为大跨度钢结构连接的典范工程。
