钢结构检测哪些项目？从材料性能到服役状态的全方位监测体系

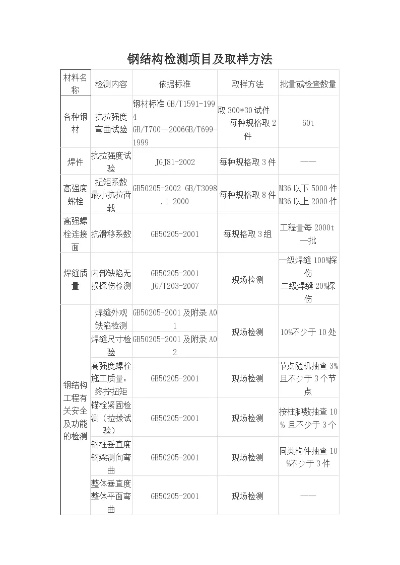

一、材料性能检测：构筑安全基石

钢材作为钢结构的主体材料，其力学性能与化学成分直接决定结构承载能力。根据国家标准要求，进场钢材需进行抽样复验，重点检测三项核心指标：屈服强度、抗拉强度及断后伸长率。试验方法严格遵循GB/T228.1-2021《金属材料拉伸试验》规范，试样制备应避开钢材端部1.5倍厚度区域，确保数据代表性。对于厚度超过40mm的厚钢板，需增加Z向拉伸试验评估层状撕裂敏感性，防止因各向异性导致的脆性断裂。

化学成分分析采用光谱分析法，关键控制碳当量指标。当钢材用于焊接结构时，碳当量值不得超过0.45%，重要承重构件需控制在0.42%以内。检测过程中需注意取样部位应剔除表面氧化层，避免检测数据失真。实践中发现，硫、磷含量超标会显著降低钢材韧性，需按GB/T222标准严格控制有害元素含量。

二、连接质量检测：确保传力路径可靠

1.焊接质量检测

焊缝质量检测涵盖外观检查与内部缺陷检测两个维度。外观检查使用焊缝检验尺量化测量焊缝余高、咬边深度及表面气孔等缺陷。内部缺陷检测根据板厚差异选择探伤方法：超声波探伤适用于厚度8mm以上钢板的全熔透焊缝，按GB/T11345-2013标准评定缺陷等级；厚度小于8mm的薄板焊缝优先采用磁粉探伤检测表面裂纹。对于网架结构的焊接球节点，需按JG/T203-2007标准进行超声波检测，质量等级应符合GB50205二级标准要求。

2.高强度螺栓连接检测

高强度螺栓连接副需进行扭矩系数复验，每组8套连接副的扭矩系数平均值应控制在0.11～0.15范围内。施工过程中采用智能扭矩扳手实施终拧检查：大六角头螺栓按施工扭矩值的10%进行抽查，扭剪型螺栓需全数检查梅花头拧断情况。螺栓球节点还需进行表面硬度检测，使用洛氏硬度计确保跨度40m以上、安全等级为一级的网架螺栓满足硬度要求。

三、几何尺寸与变形检测：把控安装精度

构件尺寸偏差检测包含截面几何尺寸与直线度两项关键指标。使用全站仪对钢柱垂直度进行测量，允许偏差为H/1000且不大于25mm。对于跨度超过24m的钢梁，需进行起拱值检测，实测起拱值不应小于跨度的1/500。检测需使用激光测距仪、钢直尺等工具，对H型钢翼缘厚度、腹板高度等参数进行全方位复核。

整体变形检测重点关注柱垂直度偏差与梁跨中挠度。根据GB50205规范，梁跨中挠度允许值为L/400（L为跨度），当实测值超出限值时需进行结构校正或加固处理。现代检测技术已引入三维扫描技术，可快速获取结构全域变形数据，显著提升检测效率。

四、防腐防火涂层检测：延长服役寿命

防腐涂层检测包含干膜厚度测量与附着力测试两个核心环节。使用磁性测厚仪按每10㎡取5个测点的密度进行检测，要求85%测点值达到设计厚度且最小值不低于规定值的85%。附着力测试采用划格法按ISO2409标准评定等级，重要承重构件应达到1级标准。

防火涂料检测重点监控膨胀型涂料的发泡性能。通过现场取样送检，利用高温炉试验测定涂层在标准升温曲线下的膨胀倍数与炭化层厚度。对于室外钢结构，还需进行200次冻融循环试验验证涂层耐久性，确保在恶劣环境下仍能维持有效防火保护。

五、结构动力特性测试：评估抗震性能

结构动力特性测试采用环境激励法获取固有频率与振型参数。对于大跨度空间结构，需布置不少于30个加速度传感器构成监测网络，通过模态分析识别结构动态特性。数据分析时需排除设备振动等干扰因素，确保模态参数识别精度控制在5%以内。

抗震性能检查需根据GB50011规范评估钢结构在地震作用下的响应。通过有限元软件（如PKPM、ANSYS）建立计算模型，校核构件在设防烈度下的承载能力与变形性能。实践表明，对存在损伤的构件进行抗震加固，可显著提升结构整体抗震能力。

六、承载力验算与稳定性分析：量化安全储备

承载力验算需综合材料实测性能、几何尺寸及荷载条件进行全面分析。采用PKPM等专业软件建立计算模型，依据GB50009规范取值恒、活荷载，结合基本风压与雪压进行多工况组合计算。当锈蚀导致截面损失率超过5%时，必须评估承载力下降幅度并采取相应措施。

稳定性分析重点关注受压构件的长细比（λ≤150）及局部屈曲情况。需验算翼缘宽厚比与腹板高厚比，确保满足GB50017规范要求。对于支撑系统，需检测吊车梁、柱支撑等的稳定性，防止因失稳引发结构破坏。

七、特殊检测与案例启示

当钢结构工程出现施工质量争议、工程保险要求或事故后评估等情形时，需启动专项检测。某高层建筑钢柱断裂事故分析表明，焊缝内部未熔合缺陷是导致破坏的主要原因；某桥梁钢梁脱落事故调查发现，高强度螺栓预紧力不足致使连接失效。这些案例警示必须严格执行检测标准，建立完整的检测数据链，实现检测进度与施工进度同步、检测数据与工程资料同步、问题整改与施工过程同步的质量控制机制。

通过系统实施上述检测项目，可全面掌握钢结构从材料性能到整体服役状态的质量状况，为工程验收、运维管理及加固改造提供科学依据，最终保障建筑结构在全寿命周期内的安全可靠。
