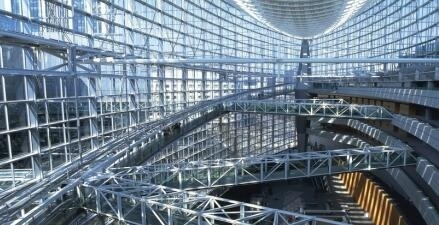

钢结构框架图片如何判断质量问题？专家解析关键指标

Q1：从钢结构框架图片中能发现哪些常见缺陷？

通过高清图片可识别以下典型问题：焊缝表面存在咬边、未熔合现象（常见于梁柱连接节点）；螺栓安装不到位导致连接板间隙超过规范值；钢构件局部屈曲变形（多发生在受压杆件边缘）。这些缺陷会直接降低结构承载能力，需结合超声检测等手段进一步验证。

Q2：合格钢结构框架应具备哪些视觉特征？

优质框架需满足：主梁与立柱轴线对正偏差≤H/500（H为构件高度）；防火涂层均匀无漏刷，厚度符合设计要求；高强螺栓终拧后外露丝扣为2-3扣且无松动迹象。值得注意的是，正常使用的钢结构允许存在轻微锈斑，但锈蚀面积不应超过构件表面积的5%。

Q3：哪些关键部位需在图片中重点检查？

节点区域：梁柱连接节点、支撑节点螺栓孔位对齐情况

焊接细节：对接焊缝余高需控制在0-3mm，角焊缝焊脚尺寸需达标

基础锚固：地脚螺栓垂直度偏差应＜L/200（L为螺栓长度）

屋面系统：檩条安装平直度误差需≤10mm，防水搭接严密

Q4：如何通过图片初步评估结构安全性？

需结合四维度分析：构件形变（测量挠度与垂直度）、连接完整性（检查螺栓数量与焊脚尺寸）、防护层状态（涂层剥落位置与面积）以及荷载痕迹（观察结构变形模式是否异常）。若发现承重柱有S形弯曲或节点板撕裂，需立即启动应急检测。

Q5：钢结构框架图片与混凝土结构有何本质区别？

钢结构框架呈现鲜明的杆系特征：构件截面以H型、箱型为主，节点通过螺栓群或焊接实现刚性连接；而混凝土结构主要表现为整体现浇形态。此外，钢结构允许在工厂预制构件，现场拼装痕迹明显，且具有更纤细的构件比例。

Q6：哪些先进技术可用于辅助图片分析？

当前普遍采用三维激光扫描生成点云模型（精度达±2mm），结合无人机航拍捕捉高空节点细节。部分项目采用数字图像相关技术（DIC），通过比对不同荷载阶段图片应变场变化实现无损检测。

Q7：框架图片中哪些“隐形风险”容易被忽略？

残余应力：焊接区域存在的内应力无法直接观测，需通过磁弹法检测

疲劳裂纹：高应力集中区域可能存在的微裂纹需借助渗透检测

荷载历史：反复荷载作用导致的材料性能退化需通过金相分析判断

Q8：如何建立钢结构框架图片档案管理系统？

建议按“设计阶段→工厂制作→现场安装→竣工验收→运维监测”五阶段归档，每个节点需包含整体全景、细部连接、检测标识的三维视角图片，并标注拍摄时间、荷载工况与环境参数。推荐使用BIM模型关联图片数据，实现全生命周期可视化追踪。
