钢结构图纸识图全解析：从符号解读到工程实践

钢结构图纸为何需要专业识读能力？

钢结构图纸是现场施工的核心依据，其识读能力直接影响工程质量和安全。与混凝土结构相比，钢结构需经历设计、加工、安装三道工序，图纸需同时满足工厂加工与工地安装需求。图纸中构件截面按1/300比例绘制，长度则按1/500比例，且不同长度构件可能绘制为同一长度，仅标注实际尺寸，这种表达方式与常规工程图存在显著差异。

一、基础符号与制图规范

1.1连接方式标注规则

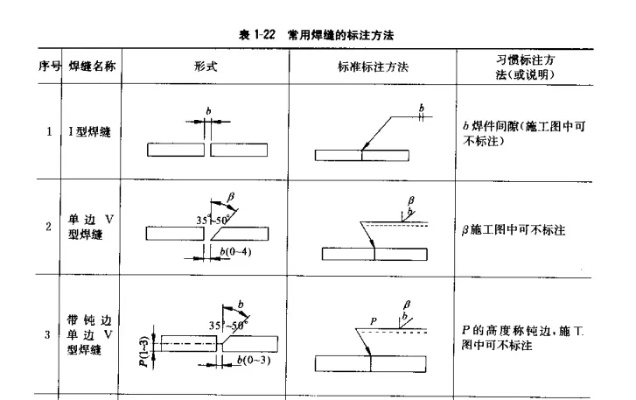

• 焊接符号：分为坡口焊缝、贴角焊缝与塞焊缝，通过图形符号与辅助符号组合表达焊缝形式与工艺要求。例如，三角形箭头指向焊缝位置，横线上方标注焊接尺寸。
• 螺栓连接：通过圆圈符号与引线表示螺栓规格及孔位，需区分普通螺栓与高强螺栓的标识差异。
• 铆接符号：虽已较少使用，但仍需掌握其菱形标识方法。

1.2构件代号与图集索引

需熟练掌握《05G511梯形钢屋架》《05G513钢托架》等标准图集编码规则。例如“G”代表钢结构的核心构件分类，“G511”则明确指代特定屋架类型。

1.3尺寸标注特殊性

钢结构图纸采用“毫米”为单位，标高则以“米”标注。需注意节点详图中可能出现的"不等比例"现象，即某部分为1:20详图，另一部分为1:50示意图。

二、关键节点识读要点

2.1柱脚节点

• 铰接柱脚：通过底板与锚栓传递竖向力，水平力由抗剪键承担，详图中需重点检查锚栓垫板尺寸与焊缝要求。
• 刚接柱脚：强调锚栓抗拉能力与靴梁加劲肋配置，需对照《02SG518系列图集》验算埋深参数。

2.2梁柱连接节点

-
栓焊混合连接：翼缘采用坡口焊，腹板采用高强螺栓，需同步核查焊接坡口角度与螺栓终拧扭矩标识。

2.3空间网格结构节点

网架结构中需区分上弦球节点与
下弦球节点的杆件装配顺序，注意螺栓球节点需标注螺孔深度与套筒尺寸。

三、典型问题诊断与解决方法

3.1平面图纸与空间想象的转换

学员常因空间想象能力不足，难以通过平面配筋图构建三维钢筋排布模型。建议采用模型绑扎实训，通过亲手制作梁柱节点模型理解钢筋走向。

3.2图集查阅能力培养

部分技术人员不熟悉平法图集构造详图的检索方法。应建立"构件类型-图集编号-详图页码"标准化查询流程，例如门式刚架轻型房屋需优先查阅《02SG518-1》。

3.3复杂节点解析技巧

对于连续方管剪力墙节点，需结合剖面图与立面图同步阅读，注意内灌混凝土的标高范围及灌注孔位置。

四、工程案例实践分析

4.1哈尔滨道外客运站项目

该工程采用管桁架体系，图纸中需特别注意桁架与幕墙体系的连接节点。施工图显示每榀桁架均设置定位控制点，需通过放样图复核曲面坐标。

4.2工业厂房检测案例

某重型厂房图纸中，柱间支撑节点的隅撑角度为45°，但现场测量发现实际安装偏差达5°，此类问题需通过图纸与实物的系统性比对发现。

五、检测人员能力提升路径

1.
理论深化：系统学习《钢结构构造与识图》教材中的节点构造表达体系，掌握轻型门式刚架与多高层钢结构的制图差异。

2.
实训强化：开展结构模型制作实训，通过完成构件放样图绘制与钢筋绑扎全流程，提升图纸转化能力。

3.
工具辅助：运用BIM技术进行三维模型碰撞检测，提前发现图纸中的管线冲突与安装干涉问题。

六、常见误区警示

• 误区1：认为节点设计需计算内力。实际应根据构件断面而非内力进行节点设计，节点安全度需大于构件安全度。
• 误区2：忽视图纸中的"说明"栏目。如某项目注明"雨篷钢梁需预起拱20mm"现场未执行导致屋面排水异常。

通过上述系统的识图方法训练与技术要点掌握，建筑检测人员可显著提升钢结构图纸研判能力，为工程质量和安全提供坚实基础。
