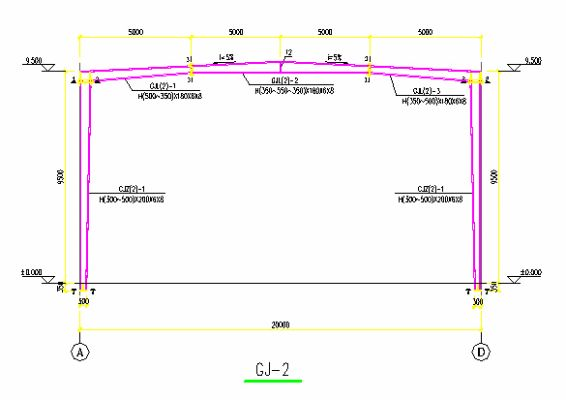

20米跨度钢结构梁该用多大规格？专业解析在这里

一、核心规格参数解读

问：20米跨度钢结构梁推荐用什么规格？

答：根据工程实践验证，20米跨度主梁推荐采用H型钢，具体尺寸为高度600毫米、宽度300毫米、腹板厚度12毫米、翼缘厚度16毫米（标注为H600×300×12×16）。此规格能有效承受跨度产生的弯矩和剪力，同时避免材料浪费。需特别注意，当环境温度常低于-20℃时，应升级使用Q345D或Q345E材质，保障低温韧性。

问：为什么不能使用更小的型钢？

答：若采用H400×200等小截面型钢，其截面模量难以满足承载要求，可能导致挠度超标（超过L/250限值）或失稳风险。临时建筑可酌情调整，但工业厂房等永久结构必须严格执行规范计算。

二、配套结构与材料选择

1.立柱配套设计

立柱宜选用H600×300×10×14的H型钢，与主梁形成协调受力体系。此设计能平衡整体稳定性与经济性，避免“强梁弱柱”或反之的结构缺陷。立柱基础需按设计要求验收，定位轴线、标高及地脚螺栓规格的抽查比例不应低于柱基数的10%，且不少于3个。

2.材质性能要求

Q345低合金钢的屈服强度达345兆帕，其抗压、抗弯性能显著优于普通Q235钢。对于疲劳敏感区域（如吊车梁连接点），建议补充疲劳测试，检测费用根据项目复杂度在几百至数千元不等。

3.连接节点处理

高强度螺栓连接时需进行摩擦面抗滑移系数检测，螺栓组应按规定进行紧固轴力/扭矩系数测试，费用通常按组计费（单价300-800元）。现场焊接部位应单独填报《钢结构焊接检验批质量验收记录》。

三、设计荷载与验算要点

问：除了跨度还需考虑哪些荷载因素？

答：必须综合计算风荷载、雪荷载、屋面活荷载及设备动荷载。特别在沿海或高风压地区，风荷载可能成为控制因素。建议采用PKPM等专业软件进行建模分析，验证以下指标：

• 强度验算：最大应力比≤0.9
• 挠度验算：短期组合下挠度≤L/250
• 稳定验算：整体稳定系数满足GB50017要求

四、施工质量控制标准

1.安装精度控制

单层钢结构主体结构的整体垂直度允许偏差为H/1000且≤25mm，整体平面弯曲允许偏差为L/1500且≤25mm。验收时应对主要立面全数检查，除角柱外至少抽查一列中间柱。

2.检验批容量规定

钢梁验收容量单位为“件”，基础与连接节点按“个”计量。最小抽样数量原则为：“容量10%且不少于3件”。

3.防腐防火处理

应分别填报《防腐涂料涂装》和《防火涂料涂装》检验批记录。涂层厚度检测应按构件数抽查10%，且同类构件不应少于3件。

五、经济性对比分析

20-24米是钢结构最经济的跨度范围。当柱高、荷载一定时，跨度从18米增至30米，刚架单位用钢量（Q235-B）仅从18kg/m2增加到28kg/m2，但空间利用率显著提升。采用多跨刚架（设置摇摆柱）时，用钢量可比单跨结构节约18%左右。

六、特殊场景应对方案

大空间结构选型

对于需要更大净高的场馆，可考虑网架与钢梁的杂交结构。如平板网架最大跨度可达100米，双层网壳更可达150-200米。当跨度超过48米时，优先采用多跨刚架体系。

七、常见问题答疑

问：钢梁与钢筋混凝土梁如何选择？

答：20米跨度钢筋混凝土梁需采用预应力方案（梁高1.3-1.6米）或型钢混凝土方案（梁高1-1.3米）。钢结构优势在于施工速度快、自重轻，但需加强防火防腐处理；混凝土结构造价较低，但施工周期长、自重大。

问：是否需要专家论证？

答：钢结构本身无需因跨度组织专家论证，但若模板支撑体系的集中线荷载超过20kN/m（对应梁截面约0.5㎡），则需按建办质31号文要求进行专家论证。
