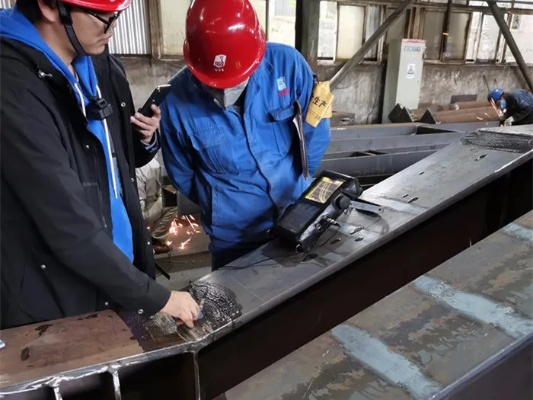

钢结构探伤检测标准需要做多少组？

1.钢结构焊缝探伤检测的组数是如何确定的？

钢结构焊缝探伤的检测组数（或抽检比例）主要由焊缝的质量等级决定^()。根据国家标准《钢结构工程施工质量验收标准》(GB50205)的规定，一级质量焊缝要求进行100%的探伤检测，即全数检测；二级质量焊缝的探伤检测比例则不得少于其总数的20%，且需随机见证采样^()。这一规定构成了探伤检测的基本框架。

2.具体在哪些情况下需要进行100%的全数检测？

一级焊缝通常应用于对结构安全有极高要求的关键部位，这些部位一旦失效可能导致严重后果，因此需要进行100%的全数检测^()。这包括但不限于以下几种情况：直接承受动力荷载的对接焊缝，如重级工作制吊车梁的受拉翼缘连接焊缝；在需要与母材等强度的拼接连接中，其对接焊缝也必须达到一级质量要求并进行全数检测^()。此外，对于大跨度结构中的重要受拉焊缝，设计文件通常会明确要求其达到一级质量标准并执行全数探伤^()。

3.二级焊缝20%的抽检比例，在实际操作中如何执行？

二级焊缝的抽检，要求在同类焊缝中随机抽取不少于20%的比例进行检测^()。在实际操作中，检测人员需在监理或建设方代表的见证下，现场随机指定受检焊缝，以确保抽样的代表性和公正性^()。值得注意的是，这个20%是最低限度的要求，如果在此抽检范围内发现不合格焊缝，通常会扩大检测范围，甚至可能要求对同类型焊缝进行全数检测，以彻底排除安全隐患^()。

4.除了常规的一、二级焊缝，还有其他检测比例要求吗？

除了规范明确规定的一、二级焊缝检测比例，在实际工程中还存在第三方检测的情况^()。当建设单位对施工单位的焊接质量存有疑义时，可以委托具备相应资质的独立第三方检测机构进行抽样检测^()。此时的抽检比例通常由委托方与检测方在合同中协商确定，但一般要求最低不少于3%，且检测部位不应少于三处^()，这为工程质量提供了另一重保障。

5.检测比例的规定是否适用于所有类型的钢结构焊缝？

检测比例的规定主要针对的是全焊透的对接焊缝和角接组合焊缝等主要受力焊缝^()。对于一些非承重结构的次要焊缝，或者设计文件中未明确要求进行无损检测的焊缝，其质量控制可能更多地依赖于外观检查和非比例性抽检^()。此外，特殊节点如焊接球节点网架焊缝、螺栓球节点网架焊缝等，其内部缺陷的检测需遵循相应的专项技术规程，如《钢结构超声波探伤及质量分级法》(JG/T203)等^()。

6.焊缝探伤检测的具体方法和标准是什么？

钢结构焊缝的探伤检测以无损检测方法为主^()。根据标准要求，一级和二级焊缝的内部缺陷检验优先采用超声波探伤法^()。当超声波探伤结果难以对缺陷性质做出明确判断时，则应采用射线探伤进行复验^()。具体的内部缺陷分级以及探伤操作流程，应严格遵循《钢焊缝手工超声波探伤方法和探伤结果分级》(GB/T11345)及《金属熔化焊焊接接头射线照相》(GB/T3323)等国家标准的规定^()。

7.执行探伤检测时，还有哪些重要的配套要求？

确保探伤检测结果的准确性，还需要满足一系列配套要求。例如，焊工必须经考试合格并取得合格证书，且只能在其考试合格项目及其认可范围内施焊^()。施工单位对其首次采用的钢材、焊接材料、焊接方法等，必须进行焊接工艺评定，并依据评定报告确定最终的焊接工艺参数^()。此外，焊接材料的品种、规格、性能必须符合现行国家产品标准和设计要求^()，重要钢结构采用的焊接材料还需进行抽样复验^()。

8.如果在探伤检测中发现不合格焊缝，应如何处理？

当探伤检测发现不合格焊缝时，首先应对该不合格焊缝进行定位和标识。然后，通常要求对同一焊工所焊的同类焊缝加倍抽检，即扩大检测范围^()。如果加倍抽检的结果仍然不合格，则应对该焊工当日焊接的所有同类焊缝进行全数检测^()。所有经检查确认的不合格焊缝都必须进行返修，返修后的焊缝仍需采用与原检测相同的方法和标准进行复查，直至合格为止^()。
