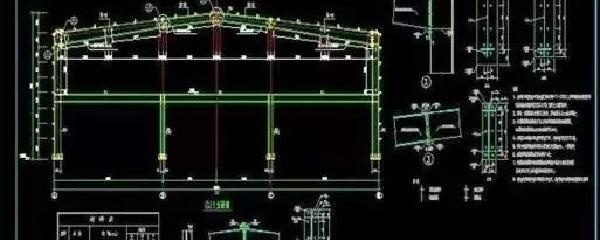

9米跨度钢结构如何设计？一张图纸背后的技术逻辑

一、结构选型与荷载计算

9米跨度钢结构属于中等跨度范畴，通常采用门式刚架或桁架体系。根据《钢结构设计规范》GB50017，此类结构需重点考虑以下荷载组合：

1.
永久荷载：包括结构自重、屋面系统重量（压型钢板+保温层）约0.3-0.5kN/m2

2.
可变荷载：屋面活荷载取0.5kN/m2，基本雪压按地区规范取值（如北方地区可取0.4kN/m2）

3.
风荷载：按50年一遇基本风压取值（如0.45kN/m2），考虑体型系数与高度变化系数

4.
地震作用：7度设防区水平地震影响系数取0.08-0.12

二、构件截面设计要点

1.
主梁截面选择

• 焊接H型钢截面高度通常取跨度的1/20-1/15，即450-600mm
• 翼缘宽度取截面高度的1/3-1/2，常用200-300mm
• 腹板厚度不小于6mm，翼缘厚度8-12mm

2.
柱子系统设计

• 等截面柱适用于无吊车厂房
• 变截面柱更适应弯矩分布规律
• 柱脚宜采用铰接或刚接形式，需明确标注于图纸

三、节点连接关键技术

1.
梁柱连接节点

• 端板竖放连接可提高抗弯能力
• 高强螺栓等级宜选用8.8S或10.9S
• 焊缝质量等级不低于二级

2.
支撑系统设置

• 柱间支撑采用交叉形或八字形布置
• 屋面水平支撑应形成封闭系统
• 抗震设防区需设置屈曲约束支撑

四、图纸表达深度要求

1.
平面图标注内容

• 轴线尺寸及定位
• 构件编号与截面规格
• 螺栓孔位与间距标注

2.
节点详图绘制规范

• 螺栓排列需注明边距、端距
• 焊缝符号标注包括焊脚尺寸、焊缝长度
• 安装孔与现场焊的明确区分

五、常见设计误区与修正

1.
挠度控制不足

• 问题：未考虑长期荷载作用下挠度
• 解决：按规范限值L/250校核

2.
稳定性计算缺失

• 问题：忽略平面外稳定验算
• 解决：增设隅撑与檩条连接

3.
防腐防火遗漏

• 问题：未注明涂层厚度与构造措施
• 解决：按《钢结构防护规范》补充技术要求

六、施工配合注意事项

1.
加工图与安装图区分

• 加工图侧重构件详图
• 安装图明确吊装顺序

2.
与设备专业协调

• 预留设备吊挂点
• 避开管道穿越位置

七、检测与验收标准

1.
尺寸偏差控制

• 立柱垂直度≤H/1000且≤15mm
• 梁跨中挠度≤L/400

2.
连接质量检查

• 螺栓终拧扭矩抽查率不低于10%
• 焊缝无损检测比例按设计要求

通过系统化的设计方法和规范化的图纸表达，9米跨度钢结构既能满足安全要求，又可实现经济性最优。设计人员需结合具体工程条件，灵活运用规范条文，确保结构全生命周期性能可靠。在具体工程中，结构选型应综合考虑使用功能、荷载特点和施工条件。施工方案需明确安装顺序和质量控制点，而加固改造时应按现行标准进行检测鉴定。
