钢结构建模软件有哪些？专业工具选择全解析

钢结构建模软件是现代建筑行业中实现高效设计、精确分析和规范施工的核心工具。根据功能定位和技术特点，目前主流软件可分为基础设计、专业建模、协同分析三大类别，其应用贯穿从概念设计到施工落地的全流程。本文将系统梳理各类软件的核心功能、适用场景及选型要点，帮助从业者构建清晰的技术选型框架。

一、基础设计类软件：二维绘图的基石

基础设计软件以二维绘图为核心，侧重于快速生成平面图纸和基础结构计算。这类软件通常配备直观的图形界面和标准化构件库，显著降低新手学习门槛。典型代表包括钢构CAD2.81、PKPM-STS等国内主流工具。

钢构CAD2.81提供了完整的二维绘图环境，支持线、圆、矩形等基本图形绘制，并集成捕捉对齐、尺寸标注、图层管理等实用功能。例如使用LINE命令绘制闭合矩形时，通过指定坐标点(100,100)→(200,100)→(200,200)→闭合(C)即可快速生成基础图形，这种命令行与图形界面并存的方式既保留传统CAD操作习惯，又提升设计效率。

PKPM-STS模块则开创了二维三维协同设计先河，其二维建模数据既可手动输入，也可通过三维模型自动生成。针对门式刚架、桁架等特定结构形式，软件还提供快速输入向导，只需设置总跨数、坡度、分段参数等关键数据，就能自动生成完整的平面杆系模型。这类软件特别适合标准化厂房、小型商业建筑等相对简单的钢结构项目。

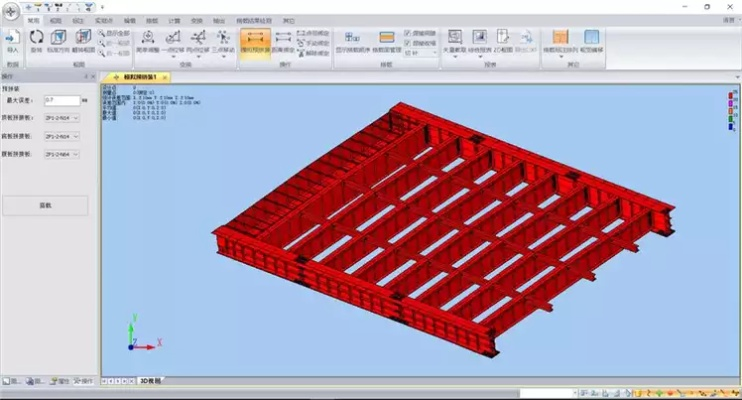

二、专业建模类软件：三维技术的深化应用

随着建筑形态日趋复杂，专业建模软件通过三维参数化设计实现空间结构的精准构建。这类软件不仅包含基础建模功能，还集成结构分析、节点设计、详图绘制等高级模块。

在三维建模领域，PKPM-STS支持逐层布置平面→输入层高→生成整体结构的标准化流程，并自动完成自重计算和荷载传导。钢构CAD2.81则突破传统二维局限，提供三维实体放样功能，支持从SAP2000等整体分析软件导入节点线模，为后续有限元分析奠定几何基础。

复杂节点处理是专业软件的核心优势。当多根杆件交汇形成复杂节点时，软件能根据圣维南原理自动计算杆件截取长度，通常取截面长边尺寸的2-4倍，既避免边界条件干扰，又控制计算成本。例如在道外客运站项目中，设计师通过专业建模软件将24米跨度的落地管桁架与幕墙体系完美结合，实现双曲面结构的精准构建。

三、协同分析类软件：全流程集成解决方案

协同分析软件打通设计→分析→优化全链条，实现多专业、多阶段的数据互通。这类软件通常采用模块化架构，支持与其他专业软件的深度集成。

有限元分析是协同软件的重要环节。通过SAP2000→CAD→ABAQUS的工作流，设计师可对复杂节点进行受力分析和力学性能验证。关键步骤包括：从整体模型中提取节点线模及杆端节点力→导出DXF文件→建立实体几何模型→导入通用有限元软件进行分析。这种集成方案不仅能验证节点承载力，更能识别应力集中区域，指导关键部位的构造设计。

移动端应用拓展了协同边界。钢材清单App等工具允许设计人员在移动场景下完成算量统计，支持10大类29种钢材的输入和自动归并，通过iCloud实现多设备数据同步。这显著提升了现场调整、客户沟通等场景的响应效率，实现“随时随地设计”的工作模式。

四、软件选型策略：匹配项目需求与团队能力

选型决策需综合考量项目特征、团队技能和成本效益。对于常规项目，基础设计软件已能满足需求；而大跨空间、重载结构等复杂工程则需要专业建模与协同分析软件的配合。

经验层级是重要影响因素。初级设计师更适合界面直观、操作简化的基础软件；五年以上从业者则可利用专业软件的高级功能探索更复杂的设计可能性。例如在高层框架房屋设计中，经验丰富的工程师通过PKPM系列软件完成从建筑方案到施工图的全流程操作，有效控制设计深度。

成本效益分析不可或缺。除软件采购费用外，还需评估培训成本、效率提升幅度和错误率降低程度。实际案例表明，在单层轻钢厂房项目中，专业软件的使用能减少30%的设计周期，同时通过自动优化功能实现用钢量最小化。

五、未来发展趋势：智能化与集成化

钢结构建模软件正朝着智能化、云协同方向快速发展。人工智能技术的引入将进一步提升自动建模、智能优化等能力；云端协同则突破地域限制，实现设计资源的全球调配。

现有软件已展现出集成化趋势。PKPM从单一结构设计软件发展为涵盖建筑、设备、节能、概预算的综合CAD系统。钢材清单App等移动工具与传统桌面软件形成互补生态，满足多元化工作场景需求。这种“桌面+移动”、“设计+管理”的整合模式，代表钢结构设计软件的未来发展方向。
