钢结构防火涂料需要检测哪些项目？核心指标与规范全解析

Q1：钢结构防火涂料检测涵盖哪些核心项目？

依据GB14907-2018标准，检测分为耐火性能、理化性能及环保性能三大类：

• 耐火极限：通过标准燃烧试验（ISO834曲线）测定，关键判据包括背火面温升（超过平均140℃或单点180℃即失效）及构件变形量（挠度超过跨度1/20为不合格）。

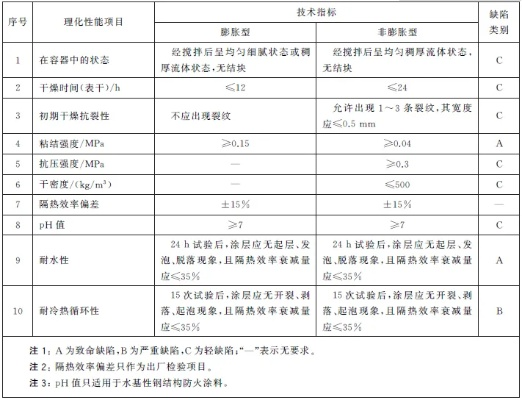

• 理化性能：包括附着力（划格法≤1级）、耐冻融性（-20℃~50℃循环15次无开裂）、耐酸性（室外型必检，3%盐酸浸泡168小时无起泡）。
• 环保指标：室内用涂料需满足VOC≤120g/L、甲醛≤0.1mg/m3（GB50325-2020）。

Q2：不同类型防火涂料的检测重点有何区别？

• 膨胀型涂料（超薄/薄型）：重点检测遇火膨胀倍数（需达10-50倍）及热释放速率峰值（优质产品pkHRR<150W/g）。
• 非膨胀型涂料（厚型）：侧重抗压强度（≥1.5MPa）及干密度（≤600kg/m3）。
• 室外型涂料：增加耐紫外线老化及耐酸碱盐雾腐蚀测试。

Q3：现场施工质量检测如何规范执行？

1.
基层处理验证：钢材表面需达到Sa2.5级除锈标准，含水率≤8%，油污残留量<5g/m2。

2.
涂层厚度检测：采用TT260超声波测厚仪（允许误差±5%），梁柱构件检测点密度需≥5点/m2。

3.
粘结强度抽查：使用数显式拉拔仪，最低值不应低于0.15MPa。

4.
缺陷识别：使用FLIR红外热像仪扫描，温差>2℃区域判定为空鼓需修补。

Q4：常见检测不合格现象及成因有哪些？

• 厚度虚高：多因基材除锈不彻底或测量前未用标准片校准。
• 耐火时限不足：常由涂料组分掺假（如减少多聚磷酸铵比例）或稀释比例失控导致。
• 环保超标：溶剂型涂料VOC释放量超限，或使用劣质成膜树脂。

Q5：新型检测技术如何提升效率与准确性？

• 微燃烧量热仪（MCC）：可快速测定热释放速率，较传统大样试验节省90%时间。
• 人工智能评估：通过FireNet等系统分析历史试验数据，可预测失效时间（误差±3分钟）。

Q6：检测报告应包含哪些关键内容？

完整的检测报告需列明：试样来源、检测依据标准、环境条件记录、仪器校准状态，并附耐火性能曲线图与厚度分布云图。
