钢结构防火涂料施工全解析：从选型到验收的实战问答

一、材料选型与基础准备

Q1：如何根据工程需求选择钢结构防火涂料类型？

A1：钢结构防火涂料按涂层厚度分为超薄型（≤3mm）、薄型（3-7mm）和厚型（≥7mm）三类。超薄型和薄型涂料属于膨胀型，遇火发泡形成隔热炭层，适用于耐火极限要求≤2小时的场景，如商业综合体、体育馆等外露钢结构，兼具美观性；厚型涂料为非膨胀型，采用无机材料延缓传热，耐火极限可达3小时以上，多用于高层建筑承重构件或隐蔽工程。选型需综合考虑设计耐火极限、环境条件（如湿度、腐蚀风险）及成本因素，例如在海洋或化工领域，优先选用耐腐蚀性强的室外型涂料。

Q2：材料进场检验有哪些关键步骤？

A2：进场检验是保障施工质量的首道防线。首先，需核查产品质量证明文件，包括合格证和第三方检测报告，确认涂料型号与设计耐火等级一致。其次，现场抽样送检，依据GB14907-2018标准测试粘结强度、抗压强度及耐火性能等指标。最后，检查涂料贮存状态，厚型涂料易吸潮，必须密封存放于干燥环境，防止结块或变质。

二、基层处理与施工条件

Q3：钢结构表面处理有哪些具体要求和标准？

A3：基层处理直接影响涂料粘结力，必须彻底清除污染物。除锈需达到GB/T8923规定的Sa2.5级（喷砂或抛丸）或St3级（手工动力工具），去除氧化皮、铁锈和油污。表面清洁后，用压缩空气或毛刷清除浮锈灰尘，油污区域需使用溶剂（如二甲苯）擦拭，确保基层干燥，含水率控制在8%以下。对于螺栓、焊缝和边角等特殊部位，应预涂涂料或使用防腐腻子找平，避免涂层开裂或漏涂。

Q4：施工环境条件如何控制以确保效果？

A4：施工环境温度应保持在5-45℃范围内，相对湿度不得超过90%。在雨天或高湿环境中，需暂停作业并采取遮盖措施，防止涂层固化不良。此外，厚型涂料在低温下易凝固，建议在室内调配并缩短运输时间。

三、施工流程与工艺控制

Q5：防火涂料的配制和施工方法有哪些要点？

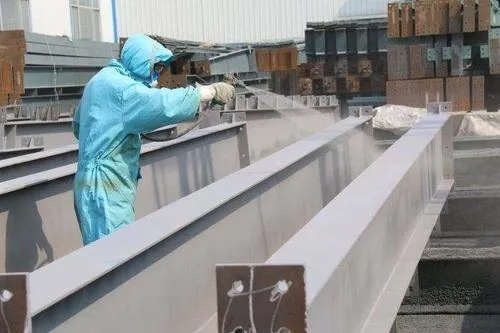

A5：涂料配制需严格按产品说明书比例加水或稀释剂，使用电动搅拌机充分混合至少5分钟，静置10-15分钟熟化后再次搅拌。厚型涂料应分层配制，避免一次性拌料过多导致浪费；膨胀型涂料需控制稀释比例，防止粘度过低影响膨胀效果。施工方式根据涂料类型选择：厚型涂料优先采用机械喷涂，空压机压力控制在0.4-0.6MPa，确保涂层均匀；薄型和超薄型涂料可采用空气喷涂、刷涂或滚涂，后者适用于小面积构件或修补，需多次涂刷避免厚度不均。

Q6：如何分层涂装并控制涂层厚度？

A6：分层涂装是保证耐火性能的核心。首层涂覆厚度不宜超过1mm，后续每层间隔时间需根据产品说明确定（通常2-4小时），总厚度通过测厚仪实时监测，允许偏差范围为设计值的±10%。例如，超薄型涂料总厚≤3mm，薄型为3-7mm，厚型可达45mm。施工中需使用交叉喷涂法，避免流挂或开裂，尤其对梁柱节点需加强涂覆。

四、质量控制与验收标准

Q7：施工过程中常见的质量问题及防治措施是什么？

A7：常见问题包括流挂、开裂和粘结不牢。流挂多因喷涂过厚或稀释过度，可通过调整喷枪距离和压力解决；开裂常源于基层处理不净或环境温差大，需加强清洁和保温养护。粘结强度不足时，应检查除锈等级和涂料配比，必要时添加增韧剂。验收时，需核查耐火检测报告、涂层厚度及燃烧性能分级，一级耐火极限需≥180分钟，二级≥120分钟。

Q8：耐火性能检测有哪些快速方法？

A8：耐火性能检测主要包括火焰扩散试验、火焰阻燃试验和耐火极限试验。火焰扩散试验评估材料燃烧时间、面积和温度参数；耐火极限试验在高温下测试材料承受时间，快速检测法可通过模拟火灾环境，使用红外热像仪监测涂层隔热效果，缩短传统试验周期。例如，超薄型涂料在540℃高温下测试发泡性能，确保隔热层完整。

五、应用案例与发展趋势

Q9：国内外钢结构防火涂料的应用现状有何差异？

A9：国外钢结构防火涂料研发早于中国约20年，初期以厚涂型为主，近年来薄型和超薄型品种增多，技术更注重环保性，如减少挥发性有机化合物（VOC）排放。国内自20世纪80年代开始研制，产品类型不断丰富，市场需求达每年2万吨以上，覆盖全国多数地区。当前趋势指向高性能、低污染涂料，例如改性环氧树脂基料的应用，提升耐火性和装饰性。

Q10：未来钢结构防火涂料施工将面临哪些挑战？

A10：随着建筑结构复杂化，施工需应对更高耐火要求（如超高层建筑）和环保法规。新型涂料研发需结合数字化检测技术，如实时监测涂层老化，同时优化施工工艺，减少人为误差。例如，GB14907-2018标准的实施推动了质量评价体系完善，但施工人员培训和技术标准化仍是关键。

小编有话说

钢结构防火涂料施工是一个系统工程，从材料选型到验收均需严格遵循规范。通过本FAQ的解析，读者可全面了解关键环节，提升工程安全水平。实践中，建议结合具体项目数据持续优化，以适应行业发展需求。
