钢结构工程施工图常见问题有哪些？专业解读设计与施工关键点

引言

钢结构工程作为现代建筑体系的重要组成部分，其施工图设计质量直接关系到工程安全、施工效率和建造成本。本文将围绕钢结构工程施工图的核心问题，采用问答形式深入解析设计原则、技术要点与质量控制要求。

一、钢结构施工图设计的基本要求是什么？

钢结构施工图设计必须满足强度、刚度和稳定性三大基本要求。强度要求确保结构在荷载作用下不发生破坏；刚度要求控制结构在荷载下的变形幅度；稳定性要求防止结构发生整体或局部失稳。设计过程中需严格遵循《钢结构设计规范》GB50017等国家标准，结合具体工程的荷载条件、使用功能和环境因素进行专项设计。

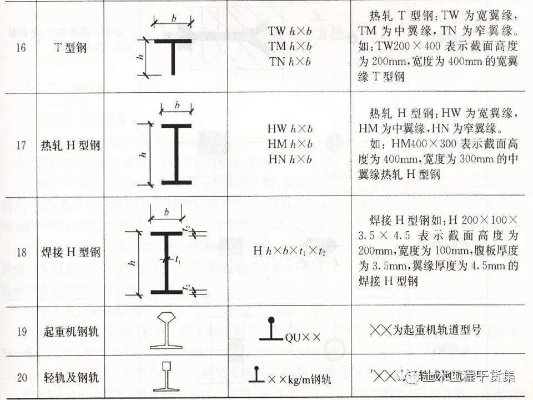

施工图应完整表达结构布置、构件尺寸、连接节点、防腐防火措施等要素。对于门式刚架、桁架等常见结构形式，需特别注意支座反力计算和荷载传递路径的合理性。图纸深度应达到能直接指导现场施工的水平，包括构件加工尺寸、安装顺序和焊接工艺要求。

二、施工图设计中有哪些容易忽视的关键细节？

1.
节点设计误区

梁柱节点区域的应力集中常被低估。设计时应在节点区域增加加劲肋或采用局部加强措施，避免脆性破坏。对于高强螺栓连接节点，需明确螺栓等级、预紧力要求和摩擦面处理工艺。

2.
公差控制缺失

构件加工和安装公差直接影响结构受力性能。施工图应明确标注允许偏差范围，包括构件长度公差（±2mm）、安装垂直度（H/1000）等关键指标。特别是对多高层钢结构，累积误差可能导致严重质量问题。

3.
防腐防火遗漏

钢结构耐久性设计需明确防腐涂层厚度、防火涂料类型及保护层厚度。设计说明中应规定不同部位的防腐年限要求，如室内环境不低于15年，室外环境不低于25年。

三、施工图如何与现场施工有效衔接？

施工图设计应充分考虑现场施工条件，包括吊装设备能力、焊接作业空间和气候影响因素。重要构件的分段设计应考虑运输限界和吊装能力，单根钢柱最大重量需控制在起重设备额定载荷的80%以内。

图纸会审阶段应重点核查以下内容：

• 结构布置与建筑功能的匹配度
• 节点构造的施工可行性
• 与其他专业管线的冲突规避
• 特殊施工工艺的明确说明

四、质量控制要点如何体现在施工图中？

1.
材料质量控制

施工图应明确钢材牌号、质量等级和力学性能要求。对于主要承重构件，宜采用Q355及以上等级钢材。材料代换必须经过设计单位认可，并办理正式变更手续。

2.
焊接质量要求

重要焊缝应标注探伤比例和合格标准。例如，全熔透焊缝需进行100%超声波检测，二级合格。施工图还需明确焊接工艺评定要求，包括坡口形式、焊接方法等具体参数。

3.
安装精度控制

钢结构安装偏差直接影响结构安全。施工图应规定立柱垂直度允许偏差不大于H/1000且≤25mm，梁跨中垂直度允许偏差不大于H/500。

五、施工图审查常见问题及改进建议

常见审查问题包括：

• 荷载取值不全或组合错误
• 节点构造不满足抗震要求
• 构件稳定验算缺失
• 构造措施不符合规范规定

改进建议：

1.建立标准化审查清单，涵盖所有关键控制点

2.加强设计人员现场经验培训

3.推行BIM技术进行碰撞检测和可视化交底

4.实施设计回访制度，及时总结经验教训

六、特殊结构施工图设计注意事项

对于大跨度空间结构、高层钢结构等特殊工程，施工图设计需注意：

• 考虑温度应力影响，设置合理的伸缩缝
• 验算风振效应和疲劳强度
• 特殊节点进行足尺试验验证
• 制定专项施工方案和应急预案

七、施工图优化与技术创新方向

当前钢结构施工图设计正朝着精细化、标准化方向发展。基于BIM的协同设计可有效解决传统二维设计中存在的错漏碰缺问题。参数化设计技术的应用，能够快速生成多种方案并进行比选优化。

在可持续发展理念指导下，施工图设计应更多考虑装配化施工要求，优化构件分段和连接节点，提高现场安装效率。同时，要注重钢结构全生命周期管理理念的贯彻，在设计阶段就为后续检测、维护预留条件。
