钢结构防火涂料厚度标准：如何确保耐火极限与施工质量？

1.钢结构防火涂料有哪些类型？其厚度范围如何划分？

钢结构防火涂料根据涂层厚度分为超薄型、薄型和厚型三类。超薄型涂料厚度不超过3毫米，薄型涂料厚度介于3至7毫米之间，而厚型涂料的厚度范围在7毫米至45毫米之间。这种分类方式直接关联到涂料的耐火性能和适用场景，超薄型与薄型属于膨胀型涂料，遇火时能膨胀形成隔热炭层；厚型涂料则主要为非膨胀型，依靠材料本身的低导热特性实现防火保护。

2.不同厚度类型的防火涂料耐火极限有何差异？

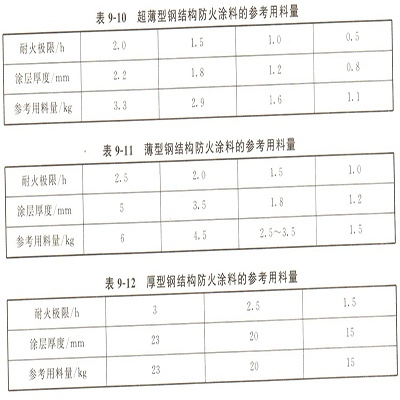

厚度类型直接决定了防火涂料的耐火极限能力。超薄型涂料耐火极限通常在2小时以内，薄型涂料可达1.5小时，而厚型涂料凭借其显著的厚度优势，耐火极限能够达到3小时以上。具体工程中，厚型涂料涂层厚度在8-50毫米范围内可实现1.5-3小时的耐火极限。实际选用时需根据建筑防火设计要求的耐火时限，结合构件截面特征确定合适的涂料类型与厚度。

3.如何根据钢结构构件类型选择防火涂料厚度？

选择防火涂料厚度需综合考虑构件功能、建筑装饰要求及环境条件。超薄型和薄型涂料由于涂层较薄且具有一定的装饰性，适用于对外观要求较高的裸露钢结构，如体育场馆、展览馆等公共建筑。厚型涂料则多用于隐蔽工程或对装饰要求较低的工业厂房柱、梁等承重构件。对于特殊环境如露天工程，应选用耐候性更好的室外专用防火涂料。

4.防火涂料厚度如何测量与计算？

防火涂料厚度测量需使用专用测厚仪，探头垂直压置在钢构件表面读数。针对不同构件，测量方法有所区别：钢柱、梁在构件长度方向每隔1米取一截面测试；桁架结构在上、下弦和腹杆长度方向每隔1米取截面；顶板和钢楼梯则在每平方米范围内选取5个点测定。所有测点数据的平均值作为该构件的涂层厚度。

当设计防火保护层时，可采用经验公式计算所需厚度：T1=T2×(W1/W2)×(D2/D1)×K，其中T1为待喷涂层厚度，T2为标准试验涂层厚度，W1、W2分别为待喷钢梁和标准试验钢梁重量，D1、D2分别为对应防火涂层接触面周长，K为系数（钢梁取1，钢柱取1.25）。该公式适用条件为：W/D≥22，T≥9mm，耐火极限t≥1h。

5.防火涂料施工前的基层处理有何要求？

施工前钢结构表面处理直接影响涂料粘结性能，必须严格执行除锈和清洁工序。除锈处理需达到《涂覆涂料前钢材表面处理表面清洁度的目视评定》GB/T8923要求，可采用喷砂（Sa2.5级）、抛丸或手工/动力工具除锈（St3级）。表面清洁需去除所有氧化皮、铁锈、油污，确保基层干燥（含水率≤8%）。特殊部位如螺栓、焊缝、边角等需预涂涂料或使用防腐腻子找平，防止漏涂和涂层开裂。

6.防火涂料施工过程中的工艺控制要点有哪些？

防火涂料施工需严格控制材料配制和施工方式。涂料配制必须按产品说明书比例加水或稀释剂，采用电动搅拌机充分混合（搅拌时间≥5分钟），静置10-15分钟熟化后再次搅拌。施工方式根据涂料类型选择：厚型涂料优先采用机械喷涂（空压机压力0.4-0.6MPa），薄型和超薄型可采用空气喷涂或刷涂。刷涂和滚涂适用于小面积构件和边角修补，需保证涂层均匀，避免漏刷。

7.防火涂料验收时需要检查哪些关键指标？

防火涂料验收必须核查多项关键指标。首先是产品质量证明文件，包括合格证和由国家检测机构出具的耐火性能检测报告。其次需检测实际涂层厚度是否符合设计值，使用测厚仪按规范抽样检测。最后需确认燃烧性能分级，一级防火涂料耐火极限不低于180分钟，二级不低于120分钟。对于厚型涂料，当其外无装饰面层时，还需检查涂层是否完整、无开裂脱落。

8.不同应用场景下防火涂料厚度有哪些特殊要求？

室内外环境对防火涂料厚度有不同考量。室内钢结构防火涂料（代号N）根据超薄型（CB）、薄型（B）和厚型（H）分类适用不同场景。室外钢结构防火涂料（代号W）需具备更好的耐候性能。对于特殊结构如防火桥架，同样需要根据不同涂料类型确定相应的厚度标准。在潮湿或有化学腐蚀环境中，还需考虑涂料的耐久性和稳定性。

9.防火涂料施工中常见质量问题及防治措施有哪些？

防火涂料施工常见问题包括流挂、开裂、粘结不牢等。流挂主要由涂料粘度过低或一次喷涂过厚引起，可通过调整稀释比例和控制单层厚度解决。开裂多因基层处理不当或涂层过厚干燥过快导致，需确保除锈彻底和分层施工。当涂层厚度大于4.0毫米或粘贴强度小于0.05兆帕时，应在涂层内设置与钢结构相连的钢丝网确保牢固。

10.钢结构防火涂料的技术原理是什么？

钢结构防火涂料的防火原理主要体现在三个方面。首先是对钢基材的屏蔽作用，避免钢结构直接暴露在火焰高温中。其次是涂层吸热后部分物质分解放出水蒸气或其他不燃气体，消耗热量并降低火焰温度。最重要的是涂层本身多孔轻质和受热后形成的碳化泡沫层，有效阻止热量向钢基材传递，推迟钢基材强度降低，从而提高钢结构耐火极限。
