钢结构防火涂料能防火多久？厚型与薄型如何选择？

Q1：钢结构为什么必须喷涂防火涂料？

钢结构虽具有卓越的力学性能，但其耐火极限极低。未受保护的钢结构在540℃高温下，承载力会急剧下降至60%以下，导致建筑坍塌。防火涂料通过三种机制保障安全：

1.
屏蔽作用：隔绝火焰与钢基材直接接触；

2.
吸热反应：涂层分解释放水蒸气等不燃气体，消耗热量；

3.
膨胀隔热：膨胀型涂料受热形成碳化泡沫层，延缓热量传递。实际应用中，耐火时限可达0.5-3小时，为人员疏散和火灾扑救赢得关键时间。

Q2：厚型、薄型、超薄型防火涂料有哪些区别？

根据《钢结构防火涂料应用技术规范》CECS24，三类涂料的核心差异如下：

Q3：防火涂料施工前需完成哪些准备工作？

1.
表面处理：彻底清除锈迹、油污，达到Sa2.5级除锈标准；

2.
底漆涂装：采用环氧富锌等防腐底漆，干膜厚度≥200μm；

3.
环境控制：环境温度5-45℃，湿度≤90%，基材表面无露水。

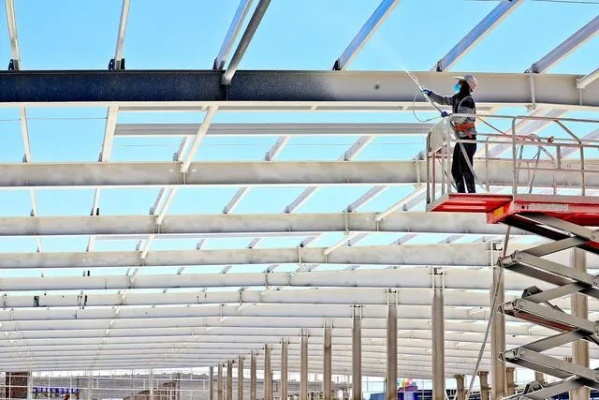

Q4：喷涂操作有哪些关键技术参数？

• 设备参数：喷枪垂直构件表面，距离6-10cm，气压稳定于0.4-0.6MPa；
• 分层施工：薄型涂料单层≤2.5mm，厚型单层5-10mm，层间间隔18-24小时；
• 材料调配：单组份当日用完，双组份严格按比例混合。

Q5：防火涂料与防腐涂料能否相互替代？

两者功能专注领域截然不同：

• 防火涂料：膜厚通常≥2mm，核心功能是耐火隔热，防腐性能可忽略不计；
• 防腐涂料：干膜厚度约200μm，仅针对腐蚀防护，无法满足防火要求；
• 复合方案：优先采用“防腐底漆+防火面层”组合，兼顾双重防护。

Q6：耐火性能检测包括哪些关键项目？

1.
火焰扩散试验：评估材料燃烧特性；

2.
火焰阻燃试验：测定火势阻隔能力；

3.
耐火极限试验：在标准火灾曲线下测试承载时间。所有涂料需取得国家检测机构出具的耐火性能认证报告。

Q7：涂层验收的具体标准是什么？

• 外观检查：薄型无漏涂、脱粉，裂缝宽度≤0.5mm；厚型无露底、空鼓，裂缝≤1mm；
• 厚度测量：钢梁每米测2点，钢板每平方米测5点，使用磁性测厚仪多点校核。

Q8：特殊部位施工需注意哪些要点？

• 节点加强：梁柱连接处额外加厚喷涂；
• 钢丝网设置：当涂层厚度＞4mm或梁腹板高度＞1.5m时，需加设与钢结构连接的钢丝网增强附着力。

Q9：国外防火涂料技术发展有哪些借鉴？

欧美国家较早研发p-c-n阻燃体系，结合热固性树脂与热塑性树脂，实现高耐火性、低VOC排放，同时注重涂料的装饰性与环境相容性。

Q10：未来防火涂料技术将向哪些方向演进？

1.
环保化：降低挥发性有机物含量，减少施工污染；

2.
功能复合化：开发兼具防火防腐双重功能的涂料；

3.
标准化升级：持续完善检测标准，如公安部修订的《钢结构防火涂料通用技术条件》。
