钢结构钢板厚度如何选定？一文掌握关键标准

问：在钢结构建筑中，钢板厚度的选择有哪些基本标准？

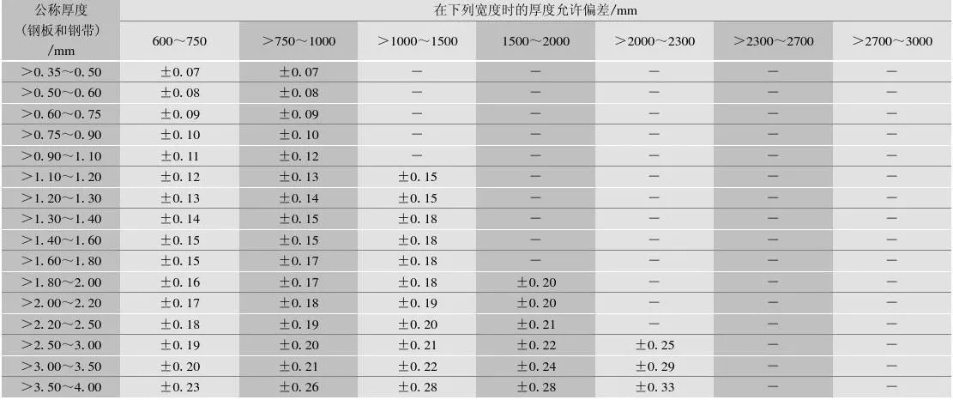

答：钢结构钢板厚度的选定需综合考虑建筑设计荷载、使用功能、安全规范及经济性等因素。在建筑结构领域，承重结构用钢板厚度通常不宜小于5mm，例如普通工业厂房钢框架的梁、柱构件常选用8mm、10mm或12mm等规格。对于焊接承重结构，为避免焊接时出现烧穿或变形等问题，厚度一般不小于6mm。同时，依据《固定式压力容器安全技术监察规程》等规范，当设计压力大于1.6MPa时，碳素钢和低合金钢板厚度不得小于6mm，以确保结构稳定性和安全性。此外，钢板厚度允许偏差需符合产品标准要求，例如宽度大于或等于600mm、厚度为0.35-200mm的热轧钢板，其偏差值根据具体标准确定。

问：不同应用领域（如建筑、机械、汽车）的钢板厚度要求有何差异？

答：不同行业对钢板厚度的需求存在显著区别。在建筑钢结构中，大跨度空间结构（如体育馆网架）的杆件钢板厚度可能在4-8mm之间，而节点板厚度则根据受力大小多在10-20mm范围。在机械制造行业，防护外壳用钢板厚度一般为2-3mm，若需更高抗冲击性能，则可能达到5-8mm；对于传动部件如齿轮箱箱体，厚度通常在6-10mm以保障刚性。汽车工业中，覆盖件如车门外板厚度一般为0.6-0.8mm，内板为0.7-1.0mm，而车架部分厚度多保持在2-6mm，重型卡车车架甚至可达8mm以上。这些差异主要源于各领域对强度、成型性和轻量化的不同侧重。

问：钢结构检测中，钢板厚度的检验要求和流程是什么？

答：钢板厚度检验是钢结构检测的关键环节，要求钢材品种、规格和性能符合现行国家产品标准及设计要求。检验内容包括钢板厚度及允许偏差的检查，需使用专业测量工具，在距边缘特定位置进行厚度测量。对于特定情况，如板厚等于或大于40mm且设计有Z向性能要求的厚板，或建筑结构安全等级为一级的大跨度钢结构主要受力构件，必须进行抽样复验。此外，检测还需关注平整度，通过测量构件表面凹凸程度评估安装精度。整个流程涉及目视检查、尺寸测量和复验验证，确保数据准确性和结构可靠性。

问：厚钢板（如≥40mm）在选用时有哪些特殊注意事项？

答：当钢板厚度达到或超过40mm时，需额外关注Z向性能（即厚度方向性能）。根据标准，这类厚板易因轧制工艺产生各向异性，在焊接强约束节点时可能引发层状撕裂。因此，应选用Z向钢，并要求其截面收缩率不低于Z15级（单个试样值不小于10%，三个试样平均值不小于15%），同时硫的质量分数不大于0.01%。在抗震结构中，厚板还需满足强屈比不小于1.2（8度及以上设防时不低于1.5）的要求。这些措施旨在防止微观裂纹扩展，提升结构在动态荷载下的耐久性。

问：钢板厚度偏差对钢结构安全有何影响？

答：钢板厚度偏差直接影响结构的承载能力和稳定性。允许偏差超出标准范围可能导致应力分布不均，尤其在主要受力构件中，可能引发局部变形或失稳。例如，在大型工业厂房钢结构工程中，优化H型钢截面设计可通过控制厚度偏差降低结构自重达12%，从而提升整体安全系数。此外，偏差过大会加剧腐蚀速率，尤其在恶劣环境中，需建立基于环境因素的腐蚀预测模型来评估长期影响。因此，施工前必须严格检验厚度偏差，确保其符合设计规范。

问：如何根据使用环境和寿命要求调整钢板厚度？

答：使用环境和设计寿命是钢板厚度选定的重要依据。在腐蚀性环境（如化工区域）或高湿度地区，钢板厚度需适当增加，并配合涂层防护，以延缓锈蚀进程。例如，通过腐蚀速率预测模型，可估算钢板在特定环境下的寿命衰减，从而优化厚度选择，将结构使用寿命延长至设计年限的1.5倍。对于拟延长使用年限的钢结构，厚度调整需结合定期检测数据，确保其满足现行安全标准。

问：国际标准（如欧标、美标）对钢板厚度的规定有何不同？

答：国际标准在钢板厚度要求上存在一定差异。欧标方管（如EN10210标准）的厚度范围较广，例如40301.5-3规格，材质如S355J2强调高强度和韧性。相比之下，美标（如ASTMA6/A6M）更注重厚度偏差的严格控制，适用于大型工程。这些区别体现在公差、材质等级和检测方法上，选用时需根据项目所在地的法规和合同要求进行适配。

问：钢板厚度不足或过厚可能引发哪些常见问题？

答：钢板厚度不足易导致结构刚度下降，引发过度变形或失稳，尤其在重载条件下，可能发生脆性断裂。而过厚则增加自重和成本，同时可能因焊接残余应力升高而加剧裂纹风险。在施工中，厚度问题常与连接性能相关，例如高强螺栓预紧力控制需与厚度匹配，以避免长期服役中的松动。因此，厚度选定需在安全与经济间寻求平衡，遵循“适宜性”原则。

问：未来钢结构钢板厚度标准的发展趋势是什么？

答：随着材料科学和检测技术的进步，钢板厚度标准正朝着精细化和智能化方向发展。例如，有限元数值模拟的应用允许更精确地优化厚度设计，减少材料浪费。同时，全生命周期健康管理强调厚度与腐蚀防护的整合，通过实时监测数据动态调整维护策略。同时，国际标准趋向融合，以促进全球化工程协作，如欧标与美标在公差体系上的逐步协调。
