非膨胀型钢结构防火涂料：它是如何保护钢结构安全的？

一、基本概念与工作原理

1.什么是非膨胀型钢结构防火涂料？

非膨胀型钢结构防火涂料是一种通过自身不燃性及低导热特性延缓钢材升温的防火材料。其主要成分包含无机绝热材料（如膨胀珍珠岩、蛭石等），导热系数通常为0.05–0.15W/(m·K)，能够有效阻隔热量向钢结构基体传递。与遇火膨胀发泡的膨胀型涂料不同，此类涂料依靠物理隔热机制实现防火保护。

2.它的防火机理是什么？

在火灾中，非膨胀型涂料通过以下方式发挥作用：

• 物理隔热：涂层中的无机材料（如硅酸盐、蛭石）形成致密保护层，减缓热量传导至钢结构的速度；
• 热消耗：部分成分在高温下蒸发或分解，吸收火场热量；
• 稳定性：在800–1000℃高温环境下仍能保持物理化学性能稳定。

二、性能特点与技术要求

1.耐火性能如何衡量？

非膨胀型涂料的耐火极限可达1–3小时，具体性能与涂层厚度密切相关。例如，每增加1mm涂层厚度，耐火极限可提升约0.2–0.3小时。其耐火时间需根据建筑防火等级（如A–E级）选择，重要公共建筑（机场、火车站等）通常要求选用耐火时间≥2小时的涂料。

2.有哪些关键物理化学指标？

• 干密度：500–800kg/m3，密度过高或过低均可能影响防火性能；
• 环保性：挥发性有机化合物含量通常低于100g/L，符合国家环保标准；
• 耐久性：在轻度酸碱环境中可保持5–10年无明显损坏。

3.与膨胀型涂料的核心差异是什么？

三、应用场景与选型要点

1.哪些建筑必须使用非膨胀型涂料？

• 防火等级要求A级或B级的公共建筑（如交通枢纽、大型购物中心）；
• 工业厂房、化工厂等高温高风险环境；
• 隐蔽工程（因其表面粗糙，不影响美观）。

2.选型时需重点关注哪些参数？

• 耐火极限：根据建筑防火设计要求确定；
• 粘结强度：影响涂层长期稳定性，需通过专用砂浆机搅拌混配；
• 环境适应性：潮湿或腐蚀性环境需验证涂料的耐酸碱性能。

四、施工规范与质量控制

1.施工工艺有哪些要求？

• 基面处理：清除钢结构表面锈迹、油污；

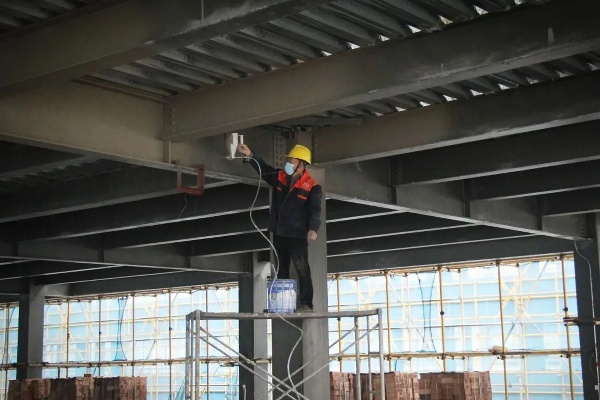

• 施工方式：可采用喷涂（喷枪距离300–500mm）或抹涂；
• 分层施工：分遍涂覆以保证附着力，避免空鼓开裂。

2.如何验收涂层质量？

• 厚度检测：使用磁性测厚仪或探针法；
• 均匀性检查：确保无漏涂、无起泡；
• 干燥时间控制：在20℃、湿度60–70%环境下，表干需4–6小时，实干需24–48小时。

3.施工中常见问题如何预防？

• 空鼓开裂：施工时需控制每层厚度，并配合挂网工艺；
• 性能不足：避免在未达到实干要求前进行后续作业。

五、常见问题解答

1.非膨胀型涂料是否环保？

是的，其VOC含量低于100g/L，且高温下不释放有毒气体。

2.储存时需要注意什么？

应存放于干燥通风仓库，温度控制在5–35℃，避免受潮或高温变质。

3.其经济性如何？

尽管材料单价可能低于膨胀型涂料，但因施工复杂、耗时较长，综合成本需根据具体项目评估。
