厚型钢结构防火涂料是薄型还是厚型？为什么说它更稳定？

1.厚型钢结构防火涂料属于薄型还是厚型？

厚型钢结构防火涂料明确归属于厚型涂料范畴，与薄型、超薄型防火涂料存在本质区别。根据国家标准GB14907-2018的分类体系，厚型防火涂料的涂层厚度通常不小于7mm，实际工程中涂层厚度经常达到10-50mm。相比之下，薄型防火涂料厚度范围为3-7mm，超薄型则不大于3mm。从防火机理来看，厚型涂料主要依赖材料自身的低导热特性实现防火保护，属于非膨胀型防火体系；而薄型、超薄型涂料则通过遇火膨胀发泡形成隔热层，属于膨胀型防火体系。

2.厚型与薄型防火涂料的核心差异有哪些？

防火机理差异：厚型防火涂料通过涂层材料的低导热性，延缓热量向钢基材的传递速度，其防火效果不依赖化学膨胀。薄型防火涂料则在火焰高温作用下发生膨胀反应，涂层厚度可增加数倍至数十倍，形成多孔碳化层，从而隔绝热量。

耐火极限范围：厚型涂料通常可提供3小时以上的耐火极限，适用于对耐火要求较高的承重钢结构。薄型涂料的耐火极限一般在3小时以内，超薄型则多用于2.5小时以下的耐火保护。

外观装饰性：厚型涂料涂层较厚且呈颗粒状表面，主要用于隐蔽工程或对外观要求不高的场所。薄型和超薄型涂料涂层细腻，具有良好的装饰效果，适用于外露钢结构。

施工工艺要求：厚型涂料多采用机械喷涂施工，空压机压力需控制在0.4-0.6MPa范围，且需分层施工确保涂层均匀。薄型涂料则可选择喷涂、刷涂或滚涂等多种方式。

3.厚型防火涂料的稳定性为何更优？

材料组成稳定性：厚型防火涂料以无机成分为主，包括水泥、石膏、蛭石、珍珠岩等不燃材料，这些材料在高温下不会发生化学分解，保持稳定的物理形态。其组分中的基体树脂经过特殊改性，确保在正常条件下具有使用功能，在高温条件下仍能维持结构完整。

耐候性能卓越：由于不含或少量含有有机成分，厚型涂料具有优异的耐紫外线、耐老化性能，在长期使用过程中不易出现粉化、脱落现象。最新国家标准GB14907-2018新增的耐紫外线辐照性要求，进一步保障了其在室外环境下的长期稳定性。

环境适应性：厚型涂料对温度变化、湿度波动等环境因素具有更好的耐受性。相较于薄型膨胀涂料在长期使用中可能出现的涂层老化问题，厚型涂料的使用寿命更为持久。

防火性能可靠性：厚型涂料不依赖复杂的膨胀反应，在火灾发生时性能表现更加稳定可靠。其防火效果主要依靠物理隔热原理，避免了因膨胀剂失效导致的防火性能下降风险。

4.厚型防火涂料适用于哪些工程场景？

工业建筑领域：石化厂房、电力设施、重型机械厂房等对耐火等级要求高的工业建筑优先选用厚型涂料。这些场所的钢结构通常为承重构件，火灾风险较高，需要更可靠的防火保护。

隐蔽钢结构工程：当钢结构被吊顶、装饰板等遮蔽时，厚型涂料因其优异的性价比和稳定性成为首选。

特殊环境建筑：高温高湿环境、有腐蚀性介质场所以及室外钢结构等多选用厚型涂料，因其耐候性和环境适应性更强。

大跨度钢结构：体育场馆、展览中心、交通枢纽等大跨度建筑的承重钢结构，由于火灾荷载大、疏散困难，通常要求较高的耐火极限，厚型涂料能够满足这些要求。

5.厚型防火涂料的施工关键技术要点

基层处理要求：钢结构表面必须进行彻底除锈处理，达到GB/T8923标准规定的Sa2.5级或St3级要求。除锈后需用压缩空气清除浮锈和灰尘，油污部位应用溶剂擦拭，确保基层干燥（含水率≤8%）、洁净。

材料配制控制：严格按照产品说明书比例加水搅拌，使用电动搅拌机充分混合，搅拌时间不少于5分钟。配制后需静置10-15分钟进行熟化，随后再次搅拌确保均匀性。

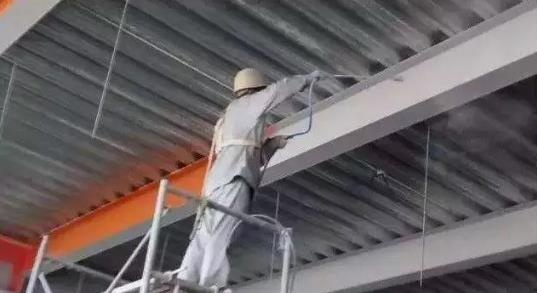

喷涂工艺参数：空压机工作压力控制在0.4-0.6MPa范围，喷枪与构件表面保持适当距离，匀速移动确保涂层厚度均匀。对于涂层厚度超过25mm的情况，应采用分层施工法，每层施工间隔需根据环境温度合理确定。

特殊部位处理：螺栓连接处、焊缝位置、边角部位等需进行预涂处理，防止漏涂或涂层开裂。当涂层设计厚度大于40mm或梁腹板高度超过1.5m时，应在涂层内设置与钢结构连接的钢丝网，增强涂层牢固性。

6.厚型防火涂料的质量验收标准

材料进场检验：必须核查产品质量证明文件，包括产品合格证、型式认可证书和第三方检测报告。现场应抽样送检，按照GB14907-2018标准要求检测粘结强度、抗压强度和耐火性能等关键指标。

施工过程监控：每道工序完成后需进行检验，重点检查涂层外观质量、均匀程度和粘结状况。使用测厚仪随机检测涂层厚度，最小值不应低于设计厚度的85%，且测点平均值应符合设计要求。

最终验收测试：涂层干燥后应进行敲击检查，听音辨别是否存在空鼓、脱落现象。按照规范要求设置检查点，全面评估施工质量，确保防火保护效果达到设计要求。
