如何看懂钢结构图纸？建筑专家全面解析

1.什么是钢结构图纸？它包含哪些基本组成部分？

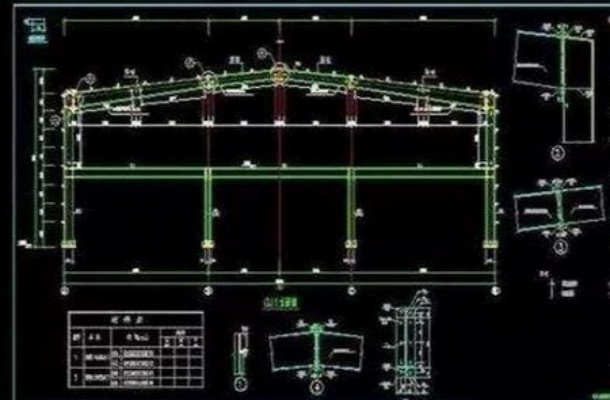

钢结构图纸是通过标准化图形符号表达建筑结构的设计文件，主要包括设计说明、平面布置图、立面图、剖面图及节点详图。图纸采用正投影原理，通过主视图、俯视图和左视图共同描述三维构件的空间关系。标题栏会标注工程名称、比例尺和设计单位，轴线编号（如1、2、3/A、B、C）用于定位柱网位置。

2.初学者应如何系统性阅读图纸？

建议按以下步骤循序渐进：

• 第一步：确认图纸类型（如结构施工图、节点详图）和比例尺，优先阅读设计说明了解材料标准和施工要求；
• 第二步：熟悉标题栏信息，通过目录按顺序查阅图纸，避免遗漏关键内容；
• 第三步：结合主视图、俯视图对比分析，理解构件空间关系；
• 第四步：重点查看节点详图中的螺栓数量、焊缝符号及连接板尺寸。

3.图纸中常见的符号和标注如何理解？

钢结构图纸采用国家标准符号体系：GJ代表钢架，GL为钢架梁，GZ是钢架柱，SC表示水平支撑，ZC代表柱间支撑。尺寸标注以毫米为单位，例如“58×34”表示底板长宽尺寸，标高符号“▽”用于标注构件安装高度。连接细节中，需注意螺栓排列方式（如对称排列）和焊缝类型（角焊缝、对接焊缝）。

4.如何快速定位关键信息？

• 轴线定位法：依据轴线编号（如轴线B与3的交点）确定柱网位置；
• 构件编号追踪：通过GJ-1、GL-2等编号在材料表中查询构件规格；
• 剖面图辅助：通过剖面符号（如1-1剖面）查看复杂节点内部构造。施工人员需特别注意红色标记的抗震构造要求及强制性条文规定。

5.识图时有哪些实用技巧？

• 工具配合：使用CAD软件放大局部细节，打印A3幅面图纸便于标注；
• 三维想象：将三视图信息在脑海中重构为立体模型，例如通过主视图高度与俯视图宽度联想构件整体形态；
• 现场对照：携带图纸实地核对预埋件位置与标高尺寸。经验表明，结合《钢结构设计深度图集》对比学习可提升50%识图效率。

6.哪些细节容易出错需要特别注意？

常见错误包括：混淆相似构件编号、忽视尺寸基准切换（如高度基准从底面改为顶面）、误读焊缝标注方向。例如悬挑工字钢需严格按GB50017规范检查双轴对称截面高度（≥160mm）及楼板锚固厚度（100-180mm）。

7.如何验证图纸理解的准确性？

• 交叉复核：对比材料清单与图纸构件数量，统计螺栓、焊条等辅料用量；
• 计算验证：通过标注尺寸复核梁柱截面承载力，例如验证总高尺寸是否包含连接板厚度；
• 协作确认：与设计人员沟通模糊标注内容，组织施工班组进行图纸会审。

8.如何提升长期识图能力？

建议采取以下方法：

-系统性学习《建筑制图标准》《钢结构设计制图深度和表示方法》等规范；

-建立错题集：记录典型误读案例并标注正确解读方法；

-参与实际项目：从简单门式刚架（如GJ30-1）到复杂桁架逐步积累经验。数据显示，持续实践3个月的新手可独立识读80%常规图纸。
