TOFD检测技术在建筑钢结构工程中有哪些优势？如何应用于实际场景？

基础概念解析

1.什么是TOFD检测技术？

TOFD（TimeofFlightDiffraction）即超声波衍射时差法，是一种依靠从待检试件内部缺陷端点处产生的衍射能量进行检测的无损检测技术。该技术通过测量超声波在材料中传播的时间差，实现对缺陷的精准定位和定量分析。

2.TOFD检测的基本原理是什么？

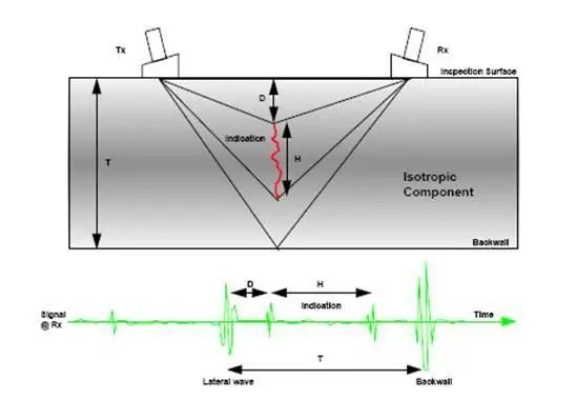

当超声波在材料中传播遇到缺陷时，会在缺陷端点产生衍射波。通过对称布置的一发一收探头，系统可精确计算入射波与衍射波之间的时间差，结合材料声速参数，即可确定缺陷的深度位置和尺寸大小。这种基于波动物理特性的评估手段特别适用于厚壁构件的检测。

3.TOFD技术与传统超声检测有何区别？

与传统超声检测依赖反射波幅度的原理不同，TOFD主要利用衍射波的传播时间进行缺陷评估，因此对缺陷走向不敏感，且定量精度更高。传统超声检测通常需要依赖缺陷反射信号幅度，而TOFD通过时差计算可避免因缺陷取向导致的漏检。

技术优势分析

4.TOFD检测在建筑钢结构中有哪些突出优势？

TOFD技术具有检测速度快、缺陷检出率高、定量精度好、数据可重复性强的特点。在大型钢结构现场检测中，其检测效率可达传统超声检测的3-5倍，同时缺陷高度测量误差可控制在1毫米以内。对各类焊缝缺陷的检出率超过95%，远高于常规超声检测的70-80%。

5.TOFD如何实现高效检测？

通过使用编码器定位系统和自动化扫查装置，TOFD可在一次扫查中覆盖较大检测区域，且数据采集与分析可同步进行。典型的20米长焊缝检测，TOFD仅需2-3小时即可完成，而传统方法需要8小时以上。

6.TOFD在安全性方面有何特点？

与射线检测不同，TOFD技术不使用电离辐射，检测过程中无需清场或采取特殊防护措施，可实现与其他工种交叉作业，显著提高施工效率。

应用场景详解

7.TOFD适用于哪些建筑钢结构类型？

该技术特别适用于12mm至400mm厚度的低碳钢或低合金钢全焊透对接接头。在高层建筑框架梁柱节点、大跨度空间网格结构、重型工业厂房等关键部位的应用效果尤为显著。

8.在复杂节点检测中TOFD如何发挥作用？

对于多构件交汇的复杂节点，TOFD可通过优化探头布置和扫查路径，实现对隐蔽缺陷的有效检测。例如在劲性柱-钢梁连接节点中，采用多组探头分区覆盖的方式，可全面评估焊缝质量。

9.TOFD技术在既有建筑检测中如何应用？

在对使用多年的建筑钢结构进行安全评估时，TOFD可精确测量疲劳裂纹的扩展情况，为结构加固提供数据支撑。通过定期检测并对比历史数据，可建立缺陷发展趋势图谱。

技术实施要点

10.TOFD检测前需要哪些准备工作？

检测前需清除焊缝两侧100mm范围内的锈层、油漆等覆盖物，保证探头耦合良好。同时要根据构件厚度和曲率设计探头间距和扫查方案。

11.如何保证TOFD检测数据的准确性？

需使用标准试块进行系统校准，确保时间测量精度。在现场检测中，还应考虑温度变化对声速的影响，必要时应进行温度补偿。

12.TOFD检测的盲区问题如何解决？

TOFD在近表面和底面存在检测盲区，通常采用双扫查或配合其他检测方法进行补充检测。例如在检测20mm以上厚度板材时，使用P检测技术覆盖表面盲区。

质量控制与标准符合性

13.TOFD检测结果如何验证？

可通过与传统超声检测、射线检测的对比验证TOFD结果的可信度。对于重要结构，还可采用局部解剖的方式进行实地验证。

14.国内外有哪些TOFD技术标准？

我国已颁布多项TOFD检测标准，包括GB/T23902-2009、NB/T47013.10-2015等，为工程应用提供了规范性指导。欧美国家的ASME、EN等标准体系中也均有详细规定。

15.TOFD检测人员需具备哪些资质？

操作人员应持有无损检测UTⅡ级以上资格证书，并经过专门的TOFD技术培训。在实际工程中，通常要求团队中至少有一名Ⅲ级人员负责技术把关。

发展趋势与创新应用

16.TOFD技术未来发展方向是什么？

随着数字化技术的发展，TOFD正与相控阵、人工智能等技术融合，实现智能化缺陷识别和三维成像。在建筑工业化背景下，TOFD在模块化建筑、装配式钢结构等新兴领域的应用前景广阔。

17.如何将TOFD与物联网技术结合？

通过将TOFD检测设备与云平台连接，可建立钢结构全寿命周期健康监测系统，实现检测数据的实时传输和远程诊断。

18.在绿色建筑建设中TOFD有何价值？

通过精确检测避免过度维修和材料浪费，TOFD技术符合绿色建筑理念。同时其无辐射特性也更好地体现了科学发展理念。

19.TOFD技术在既有建筑改造中如何应用？

在结构改造前，采用TOFD技术对原有钢结构进行全面检测，可准确评估其承载能力和剩余使用寿命，为改造方案设计提供依据。

20.小型化TOFD设备的发展现状如何？

近年来便携式TOFD设备的推出，大大提升了现场检测的灵活性。这些设备重量通常不超过10公斤，特别适合于高空、狭窄空间等复杂工况。

典型工程案例分析

21.在大型体育场馆钢结构检测中TOFD表现如何？

某奥林匹克体育中心屋面网架检测项目中，采用TOFD技术对总长8500米的焊缝进行检测，在15个工作日内完成全部任务，发现并及时处理了37处超标缺陷，保障了结构安全。

22.超高层建筑中TOFD的应用特点是什么？

在500米以上超高层建筑检测中，TOFD技术通过定制化扫查装置和远程数据传输系统，有效解决了高空作业带来的技术难题。

23.在复杂地形桥梁钢结构检测中TOFD有何创新应用？

某山区特大桥梁工程中，针对复杂应力状态下的焊接节点，开发了多探头TOFD检测工艺，成功识别出常规方法难以发现的微裂纹群。

24.在既有建筑抗震加固中TOFD如何发挥作用？

通过对震损建筑钢结构进行TOFD检测，可精确评估损伤程度，为抗震加固提供科学依据。这种应用在近年来的城市更新项目中效果显著。
