钢结构抗滑移试件图片有何讲究？解析试件取样的技术要点

Q1：什么是钢结构抗滑移试件？它为什么重要？

钢结构抗滑移试件是用于测定高强度螺栓连接节点摩擦面抗滑移系数的标准试样。在钢结构工程中，大量构件通过高强度螺栓连接，连接部位的可靠性直接关系到整个结构的安全稳定。试件通过模拟实际工程中的螺栓连接节点，在检测机构进行拉伸试验，当试件摩擦面开始产生滑动时，记录此时的荷载值，从而计算出抗滑移系数。

Q2：抗滑移试件的取样标准是什么？

根据工程标准，试件取样需要遵循严格的规范：

• 抽样基数：每2000个高强度螺栓连接节点应取一组试件，不足2000个节点时仍需取样一组
• 试件数量：每组试件包含3个试件，每个试件由2块拼接板和1块芯板组成
• 材质要求：试件板材必须与实际工程使用的节点板完全相同，包括钢材牌号、厚度、表面处理工艺等
• 批次管理：当工程采用不同材质或不同表面处理工艺时，需要分别取样，确保覆盖所有类型

Q3：试件制作的具体技术要求有哪些？

试件制作是确保检测准确性的关键环节，需要注意以下要点：

尺寸精度控制

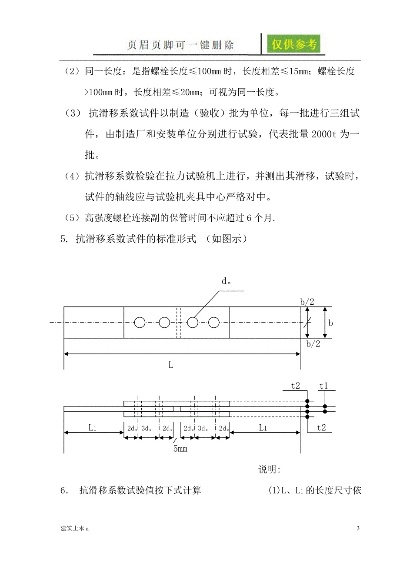

试件钢板的标准尺寸为长200mm、宽100mm，芯板厚度应根据工程中有代表性的部位确定。螺栓孔径通常比螺栓直径大2mm，如M20螺栓对应的孔径为22mm。拼接板长度需要满足螺栓中心距加两侧各30mm的要求，计算得出约150mm。

表面处理要求

试件摩擦面的处理必须与实际构件一致，常见的处理工艺包括抛丸、喷砂等。表面应平整无油污，孔洞和板边缘需打磨光滑，去除毛刺和飞边，确保试验时夹具能够牢固夹持。不同表面处理工艺会导致摩擦面粗糙度差异，进而影响抗滑移系数，因此必须保证试件与构件的处理工艺完全相同。

加工质量保证

试件板材必须使用未经拉伸的新材料，因为一旦板材被拉伸，内部结构就会发生质变，导致屈服强度提高，摩擦面特性改变，严重影响检测结果的准确性。

Q4：试件取样需要注意哪些常见问题？

在实际工程中，试件取样经常遇到以下问题：

材质不一致问题

试件钢板与实际节点板的材质、厚度必须严格一致。曾有案例显示，试件钢板比实际节点板薄了2mm，导致检测结果被判定无效，需要重新取样，延误工期达一周。

表面状态控制

试件存放过程中容易产生浮锈，需要使用钢丝刷及时清理，但不得破坏原有的表面粗糙度。摩擦面一旦沾染油污或杂质，会显著降低抗滑移系数，影响检测结果。

取样代表性

对于大型工程，需要根据不同的施工批次、不同材料供应商、不同表面处理工艺分别取样，确保试件能够全面反映工程质量状况。

Q5：抗滑移系数检测的流程是怎样的？

检测流程主要包括以下步骤：

试件安装

将制作好的试件安装在万能试验机上，确保试件中心线与试验机夹具中心线重合，避免偏心受力。

荷载施加

通过试验机对试件施加拉伸荷载，加载过程应平稳连续，速率控制在规范允许范围内。

数据记录

当试件摩擦面出现滑动时，记录此时的荷载值和螺栓预拉力，按照公式计算抗滑移系数。

结果判定

将测得的抗滑移系数与设计要求值对比，若达不到标准要求，需要分析原因并采取整改措施。

Q6：试件取样的质量如何影响工程安全？

抗滑移试件的取样质量直接关系到工程结构的安全性能：

连接可靠性

抗滑移系数不足会导致连接节点在外力作用下过早产生滑动，使结构变形过大，影响正常使用，严重时可能引发安全事故。

结构稳定性

钢结构依靠节点传递荷载，如果抗滑移系数达不到设计要求，节点的承载力将无法保证，影响整体结构的稳定性。

Q7：试件取样需要哪些文件资料？

试件取样需要完备的技术文件支持：

见证取样单

必须提供监理或建设单位签字的见证取样单，详细注明钢板及螺栓规格、性能等级、生产厂家、批号及抗滑移系数设计值。

材质证明

提供试件所用钢材的质量证明文件，确保与工程实际使用材料一致。

工艺记录

完整记录摩擦面处理工艺参数，包括处理方法、粗糙度要求等。

Q8：如何保证试件取样的规范性？

保证试件取样规范性需要从多个方面着手：

人员培训

取样人员需要经过专业培训，熟悉取样标准和技术要求，具备相应的实操能力。

设备保障

配备合格的加工设备和检测工具，如游标卡尺、角磨机、砂轮机等，确保试件加工精度。

过程控制

建立完善的取样过程控制程序，包括材料确认、尺寸检查、表面质量验收等环节。

文件管理

完善的技术文件管理体系，确保取样过程的可追溯性。

通过严格的试件取样和规范的检测流程，可以准确评估钢结构连接节点的抗滑移性能，为工程安全提供可靠保障。
