钢结构防腐和防火涂料施工顺序：先防腐还是先防火？防火涂层外是否需要面漆？

Q1：钢结构防腐涂料和防火涂料的正确施工顺序是什么？

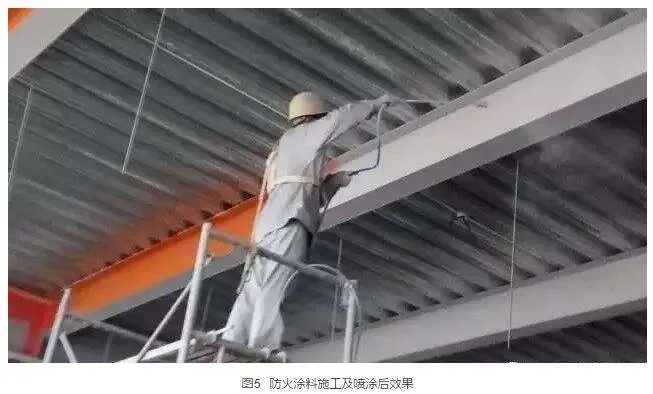

A1：标准施工顺序应为先进行防腐涂层施工，再覆盖防火涂料。这一顺序的核心原理在于防腐底漆能直接附着于钢材表面形成致密保护层，有效隔绝水分、氧气等腐蚀介质，其防腐蚀效能是后续防火涂层无法替代的。在滨海炼化厂储罐项目中，采用环氧富锌底漆作为防腐底层，干燥七天后喷涂厚型防火涂料，使其在C5级高腐蚀环境中五年后仍保持90%以上完好率。

Q2：在何种情况下需要调整这一标准顺序？

A2：当使用膨胀型防火涂料且对装饰效果有较高要求时，可采用先防火后防腐面漆的工艺。例如某商业综合体穹顶钢结构，为满足白色哑光外观要求，先喷涂2毫米厚膨胀型防火涂料，打磨平整后再涂覆聚氨酯面漆，经拉拔法测试附着力稳定在3.5MPa以上。不过此工艺需特别注意防火涂料表面的附着力处理，必须使用细砂纸均匀打磨并彻底除尘。

Q3：完整的涂层系统应包含哪些层次？

A3：一个完整的钢结构防护涂层系统应按照“防腐底漆-防腐中间漆-防火涂料-防腐面漆”的层次构建。底漆（如环氧富锌底漆）主要功能是增强附着力与基础防锈；中间漆（如环氧云铁中间漆）能增加涂层厚度、改善平整度；防火涂料提供隔热保护；面漆则承担装饰与最终耐候防护作用。

Q4：防火涂料施工后是否必须涂装面漆？

A4：并非所有情况都需要面漆。根据《工业建筑涂装设计规范》，在弱、微腐蚀环境下，若防火涂层自身能满足耐久性要求，可不设防腐面涂层。但当建筑外观有色彩或光泽度要求时，则需在防火层外涂装相容的面漆。需注意，面漆不应过硬，且需为防火涂料留出足够的膨胀空间。

Q5：施工环境对涂层顺序有何影响？

A5：环境温湿度会直接影响涂层顺序安排。在西北某风电项目冬季-15℃施工时，通过调整在中午温度较高时段先喷涂环氧云铁中间漆，次日再施工防火涂料，同时搭设临时保温棚，有效解决了涂层开裂问题。同样，在湿度超过85%的环境中施工，易导致层间分离，某长江大桥检修案例中因此出现20多处缺陷。

Q6：涂层施工前需要对钢结构基材做何处理？

A6：施工前必须对钢结构表面进行彻底处理，清除油污、灰尘、铁锈和氧化皮。采用喷砂或动力工具除锈时，除锈等级应达到Sa2.5级或St3级，这是保证涂层附着力的基础环节。对于难以处理的焊接部位和螺栓连接处，应采用手工打磨或钢丝刷专项清理。

Q7：如何验证涂层系统的施工质量？

A7：涂层系统完工后48小时应进行三项关键检测：使用磁性测厚仪检查总厚度偏差（要求≤10%）；划格法测试层间附着力（达到0级标准）；以及漏点检测（电压2500V无击穿）。某海洋平台项目因省略漏点检测环节，投产两年后出现点蚀，维修成本高达初始涂装费用的3倍。

Q8：新型复合涂层系统有何优势与局限？

A8：防腐防火一体化涂层系统近年来应用增多，如某LNG接收站采用的改性环氧树脂和阻燃填料复合材料，单道施工即可达到H120防火等级和ISO12944C4防腐标准。但其对表面处理要求达Sa2.5级，且每道干膜厚度必须控制在800±50μm，过厚易产生流挂缺陷。

Q9：带锈底漆的应用如何影响传统施工流程？

A9：在老旧厂房改造等基面锈蚀处理不彻底的情况下，可采用转化型带锈底漆直接涂覆，24小时后生成致密磷化层，再复合防火涂料。不过该技术对锈层厚度较为敏感，需控制在50μm以内，否则会影响防火涂料的膨胀效果。

Q10：决定施工顺序时应遵循哪些核心原则？

A10：综合多年实践经验，顺序选择应遵循三个基本原则：在严酷腐蚀环境中优先保证防腐完整性；当防火涂层需要精细外观时后做面漆；采用新型复合涂层需严格验证兼容性。当前最大挑战在于不同厂家产品的配伍性问题，曾有某品牌防火涂料导致下层环氧涂层软化的案例，因此施工前务必进行不少于7天的小块面积兼容性测试。

总结与建议

正确的钢结构防护涂料施工顺序是确保建筑安全和延长使用寿命的技术关键。从业者应严格遵循“防腐优先、防火跟进、面漆优化”的基础原则，同时根据具体项目的环境条件、设计要求和材料特性进行灵活调整。随着水性涂料技术日益成熟，未来有望出现环境适应性更强、施工流程更简化的复合涂层系统。
