钢结构图纸中HN是什么意思？——HN型钢的规格特性与工程应用详解

1.HN在钢结构图纸中的基本定义

在钢结构施工图中，HN是窄翼缘H型钢（NarrowFlangeH-Beam）的标准代号。这种代号的命名源自英文单词首字母组合，其中H代表截面形状呈英文字母钢材，N则特指翼缘宽度相对较窄的规格类型。与宽翼缘HW型钢、中翼缘HM型钢形成系列化区分，HN型钢的主要特征在于其截面高度与翼缘宽度的比值通常大于等于2，这种比例关系使其在承受弯曲荷载时表现出独特的力学优势。

2.HN型钢的规格表示方法

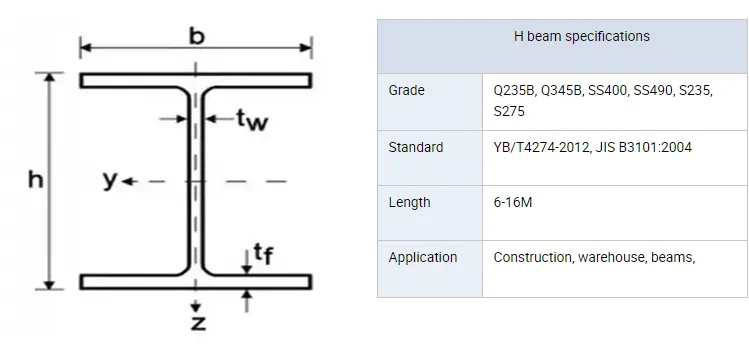

钢结构图纸中HN型钢的规格标注遵循统一标准，以

450×200×9×14"："450"代表型钢截面高度为450毫米，"200"翼缘宽度为200毫米，"9"指腹板厚度为9毫米，"14"则为翼缘厚度为14毫米。这种四位数字的标注体系完整描述了型钢的关键尺寸参数，设计人员可通过这些数据准确计算截面特性，包括截面惯性矩、截面模量等关键力学指标。在实际工程中，还需配合钢材牌号标注，如Q235或Q345等，以明确材料的屈服强度和抗拉强度等级。

3.HN型钢与其他H型钢的对比

3.1HW宽翼缘型钢

HW型钢的高度与翼缘宽度基本相等，主要应用于钢结构柱构件，特别是在钢筋混凝土框架结构中作为钢芯柱使用，能够显著提高柱子的承载能力和稳定性。与HN型钢相比，HW型钢在双向受力状态下表现出更好的性能，但其单位长度重量较大，材料成本相对较高。

3.2HM中翼缘型钢

HM型钢的高度与翼缘宽度比例介于1.33至1.75之间，在钢结构中既可用作柱也可用作梁，具备较好的通用性。相比之下，HN型钢由于翼缘较窄，在相同重量下能够提供更大的截面高度，从而获得更高的抗弯刚度。

4.HN型钢的主要性能特点

4.1力学性能优势

HN型钢通过合理的截面形状设计，实现了材料在远离中性轴区域的优化分布，使其在承受弯曲荷载时能够充分发挥材料的强度特性。这种截面特性使得HN型钢在梁构件应用中具有显著的经济性，能够在满足承载力要求的前提下减少材料用量，降低结构自重。在实际工程中，HN型钢的抗弯性能比同等重量的普通工字钢提高约5%-10%，这是其在梁构件中广泛应用的重要原因。

4.2施工便捷性

HN型钢的标准化规格使得其在加工、运输和安装过程中都具有明显优势。由于其翼缘宽度相对较窄，在节点连接时与其他构件的配合更为便利，特别适用于采用螺栓连接的装配式钢结构体系。与现场焊接相比，螺栓连接不仅施工速度快，而且质量更容易控制，对施工人员的技术要求也相对较低。

4.3经济性考量

从全生命周期成本分析，HN型钢虽然单价可能高于传统钢筋混凝土结构，但其施工速度快、使用寿命长、回收利用率高等优点使得整体经济效益更为显著。特别是在工业化建筑体系中，HN型钢的标准化生产和大规模应用能够显著降低工程造价，缩短建设周期。

5.HN型钢的工程应用领域

5.1工业建筑应用

在工业厂房建设中，HN型钢主要用作屋面梁、吊车梁和平台梁等水平承重构件。其良好的抗弯性能使其能够有效跨越较大跨度，满足工业生产对空间的需求。同时，HN型钢的标准化特性也便于后期维护和改造，适应工业生产工艺变化的需求。

5.2民用建筑应用

在民用建筑领域，HN型钢广泛应用于多高层建筑的框架梁、次梁等水平构件。特别是在钢结构住宅体系中，HN型钢与混凝土楼板组合形成的钢-混凝土组合结构，能够充分发挥两种材料的性能优势，实现最佳的技术经济效果。

5.3特殊结构应用

在桥梁工程、塔桅结构中，HN型钢也发挥着重要作用。其轻质高强的特性使得结构自重减轻，有利于提高结构的抗震性能，同时降低基础工程造价。在这些特殊结构中，设计人员通常会对HN型钢进行特别的防腐蚀处理，如热浸镀锌等，以确保结构在恶劣环境下的耐久性。

6.HN型钢的检测与质量控制

6.1原材料检测要求

HN型钢进场前需要进行全面的质量检验，包括外观检查、尺寸偏差测量、力学性能测试等环节。外观检查主要观察表面是否存在锈蚀、裂纹、分层等缺陷；尺寸测量包括截面高度、翼缘宽度、腹板厚度等关键参数的核查；力学性能测试则主要通过取样进行拉伸试验、弯曲试验等，确保材料性能符合设计要求。

6.2安装过程质量控制

在HN型钢安装过程中，需要重点控制节点的连接质量。对于螺栓连接节点，应检查螺栓的拧紧力矩、接触面的处理情况等；对于焊接节点，则需要进行无损检测，包括超声波检测、磁粉检测等，确保连接质量满足规范要求。同时，还需要对安装过程中的临时支撑措施进行严格把控，防止构件在安装过程中发生变形或损坏。

6.3使用期间定期检测

钢结构建筑在使用期间需要建立定期的检测制度，对HN型钢构件进行系统性检查。检测内容包括构件变形测量、涂层状况评估、连接节点检查等。通过定期检测，可以及时发现结构存在的安全隐患，采取必要的维修加固措施，确保结构在整个使用周期内的安全性。

7.设计注意事项

7.1稳定性考虑

在设计中使用HN型钢作为梁构件时，必须充分考虑其整体稳定性和局部稳定性。当梁的受压翼缘自由长度与其宽度之比超过规定限值时，应采取必要的侧向支撑措施，防止梁发生侧向扭转屈曲。同时，对于腹板较高的HN型钢，还需要根据需要设置加劲肋，防止腹板在剪力作用下发生局部屈曲。

7.2防火与防腐设计

HN型钢作为金属材料，其防火性能和防腐性能都需要在设计阶段给予足够重视。根据建筑物的使用功能和安全等级要求，确定合理的防火涂料类型和涂层厚度；根据环境腐蚀性等级，选择合适的防腐涂层体系或采用热浸镀锌等长效防腐措施。

7.3连接设计原则

HN型钢与其他构件的连接设计应遵循"强节点弱构件"，确保节点的承载力不低于连接构件的承载力。连接形式的选择应考虑施工条件、工期要求和经济性因素，在保证连接可靠性的前提下，优先采用标准化、工厂化的连接方式。
