磁粉检测标准全解读：建筑行业如何精准把控工程质量？

一、磁粉检测的基本原理是什么？

磁粉检测是以磁粉作为显示介质，通过对铁磁性材料施加磁场来检测表面和近表面缺陷的无损检测方法。当被检工件被磁化后，若材料中存在裂纹、气孔等缺陷，会使磁力线发生畸变并逸出工件表面形成漏磁场。此时施加在工件表面的磁粉会被漏磁场吸附，形成肉眼可见的磁痕，从而显示出缺陷的位置、形状和大小。这种检测方法能够发现宽度仅为0.1微米的极细小缺陷，具有灵敏度高、直观性强、操作相对简便等特点。

二、磁粉检测国家标准体系包括哪些内容？

我国磁粉检测的国家标准体系以GB/T15822《无损检测磁粉检测》系列标准为核心，该标准分为多个部分，涵盖了磁粉检测的通用要求、检测介质、设备性能、工艺规程及验收标准等内容。其中GB/T15822.1-2022《无损检测磁粉检测第1部分：总则》是基础性标准，规定了磁粉检测的术语定义、基本原理和检测人员资格要求等通用条款。此外，针对不同行业和应用场景，还有一系列配套标准，如GB/T26951-2011《焊缝无损检测磁粉检测》等，共同构成了完整的标准体系。

2024年发布的最新版GB/T15822.1标准在多个方面进行了重要更新，包括新增多向磁化技术规范、完善检测介质性能指标、强化人员资格要求等。这些更新反映了技术进步和行业发展需求，为建筑检测工作提供了更明确的指导。

三、磁粉检测的主要技术要求有哪些？

国家标准对磁粉检测的技术要求作出了全面而细致的规定。在检测环境方面，标准要求磁粉检测应在可见光照度不低于500lx的条件下进行；若使用荧光磁粉，则需在紫外线辐照度不低于1000μW/cm2的暗室环境下操作。

在磁粉性能方面，标准对磁粉的粒度、磁性、颜色对比度和悬浮性等指标提出了具体要求。干法磁粉的粒度一般控制在5-150微米之间，湿法磁粉的粒度应更细，通常在1-50微米范围内。磁化方法上，国家标准规定了直接通电法、线圈法、磁轭法等多种磁化方式的选择原则。

磁化电流的选择尤为关键，标准给出了明确的计算公式：连续法检测时，直流电一般为12-32A/mm（工件直径），交流电为20-45A/mm；剩磁法检测时，磁化电流应比连续法提高25%-50%。此外，标准还特别强调磁化方向的重要性，要求至少应在相互垂直的两个方向上进行磁化，以确保缺陷的充分显示。

四、磁粉检测的标准操作流程是什么？

国家标准将磁粉检测的操作流程系统规范为六个主要步骤：

预处理：需清除工件表面的油污、锈蚀和涂层等影响检测的杂质，确保检测表面清洁。这一步骤对检测结果的准确性至关重要，任何表面污染都可能影响磁粉的吸附效果。

磁化：根据工件形状和预期缺陷方向选择合适的磁化方法。在建筑行业中，大型钢结构件通常采用磁轭法，而小型规则部件则可采用直接通电法。

施加磁粉：根据检测方法选择干粉或悬浮液形式，注意均匀性和适量性，避免过度堆积或不足。

观察记录：在标准规定的光照条件下仔细观察被检部件表面，详细标注缺陷的位置、尺寸和形状特征。如有必要，应使用磁粉探伤图像记录设备进行拍照或录像。

退磁：磁化完成后，对被检部件进行退磁处理，消除残留磁场，防止对后续工作产生影响。

后处理：清除工件表面残留的磁粉，并对检测结果进行综合分析和评定。

五、磁粉检测在建筑工程中的具体应用场景有哪些？

在建筑工程领域，磁粉检测主要应用于钢结构工程的焊缝检测、钢筋连接部位的质量控制以及大型金属构件的安装质量评估。具体包括：

钢结构焊接质量检测：对建筑钢结构的对接焊缝、角焊缝等进行表面缺陷检测，确保焊接质量符合设计要求。

钢筋机械连接部位检测：在采用机械连接的钢筋结构中，通过磁粉检测验证连接部位是否存在裂纹等缺陷。

预埋件和锚固件检测：检查建筑中各种预埋金属件、锚固螺栓等的表面质量。

起重设备和施工机械检测：对塔吊、施工电梯等设备的关键受力部件进行定期检测，保障施工安全。

建筑行业中，磁粉检测常与其他无损检测方法配合使用，如在超声波检测发现疑似缺陷后，用磁粉检测进行确认和定位。

六、湿法与干法磁粉检测有什么区别？

根据检测时使用的磁粉介质不同，磁粉检测可分为湿法和干法两种主要方法：

湿法检测：将磁粉悬浮在油、水或其他液体介质中形成磁悬液，在检测过程中均匀分布在工件表面上。湿法检测中，由于磁悬液的分散作用及悬浮性能，可采用更细的磁粉颗粒，因而具有较高的检测灵敏度，特别适用于检测表面微小缺陷，如疲劳裂纹、磨削裂纹等。湿法经常与固定式设备配合使用，也可与移动和便携式设备并用，磁悬液可以循环使用。

干法检测：又称干粉法，在某些特殊场合下，不能采用湿法进行检测时，直接将被磁化的干磁粉施加到工件上。干法检测多用于大型铸、锻件毛坯及大型结构件、焊接件的局部区域检查，通常与便携式设备配合使用。干法检测所用的磁粉颗粒较大，检测灵敏度相对较低，但适用于表面温度较高或不允许接触液体的工件检测。

七、连续法与剩磁法如何选择应用？

按照工件上施加磁粉的时间不同，磁粉检测可分为连续法和剩磁法：

连续法：又称附件磁场法或现磁法，是在外加磁场作用下，将磁粉或磁悬液施加到工件上进行检测。对工件的观察和评价可在外磁场作用下进行，也可在中断磁场后进行。这种方法适用于所有铁磁性材料，特别是低碳钢、低合金钢等剩磁较小的材料。

剩磁法：先将工件进行磁化，然后在工件上浇浸悬液，待磁粉聚集后再进行观察。这是利用材料剩余磁性进行检测的方法，适用于高碳钢、高强度钢等剩磁较大的材料。

国家标准对两种方法的应用场景和操作要求作出了明确规定，检测人员应根据材料特性、工件形状和检测目的选择合适的方法。

八、磁粉检测人员需要具备哪些资格要求？

国家标准对磁粉检测人员的资格认证提出了严格要求。检测人员必须经过专业培训，掌握磁粉检测的基本原理、设备操作、标准规范和缺陷评定等知识。资格认证通常分为多个等级，从初级检测员到高级检测师，每一级别都有相应的理论知识和实践经验要求。

建筑行业中的磁粉检测人员除了具备磁粉检测专业知识外，还应了解建筑结构和施工工艺的基本知识，能够结合工程实际情况合理选择检测方案和评定检测结果。

九、磁粉检测中常见的误区和注意事项有哪些？

在实际检测工作中，常见的误区包括：

忽视预处理的重要性：工件表面的油污、铁锈等杂质会严重影响检测效果，必须彻底清理。

磁化方法选择不当：未能根据工件形状和预期缺陷方向选择合适的磁化方法，导致漏检。

磁粉施加不均匀：磁粉覆盖不均可能导致缺陷显示不完整或无法显示。

光照条件不达标：特别是在荧光磁粉检测中，紫外线辐照度不足会影响缺陷的观察。

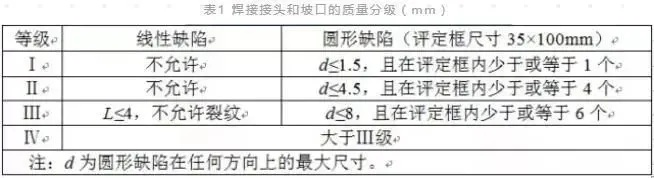

注意事项包括：检测前必须了解被检工件的材料特性、加工工艺和使用历史；严格按照标准要求选择磁化参数；确保检测环境的适用性；对检测结果进行完整记录和准确评定。

十、磁粉检测在建筑工程质量控制中的发展趋势是什么？

随着建筑行业对质量要求的不断提高，磁粉检测技术也在持续发展。主要趋势包括：

标准化和规范化：随着GB/T15822.1-2024等新版标准的实施，磁粉检测将更加规范统一。

自动化和智能化：随着技术的发展，磁粉检测设备正朝着自动化和智能化方向发展，提高检测效率和准确性。

多技术融合：磁粉检测与其他无损检测方法的结合更加紧密，形成互补优势。

专业人员培养：建筑行业对具备磁粉检测技能的专业人才需求不断增加，人员培训和资格认证体系将更加完善。

建筑行业作为国民经济的支柱产业，其工程质量直接关系到人民生命财产安全。磁粉检测作为保障建筑金属结构质量的重要手段，必须严格遵循国家标准要求，确保检测结果的准确性和可靠性。
