金属探伤检测设备有哪些类型？不同类型设备如何选择使用？

1.金属探伤基本原理与必要性

金属探伤属于无损检测技术范畴，其核心是在不损坏被检测对象使用性能的前提下，通过物理手段探测材料表面及内部缺陷。在建筑、机械制造、压力容器等领域，金属构件若存在裂纹、气孔、夹杂等缺陷，可能导致灾难性后果。探伤设备正是通过检测这些缺陷，为结构安全提供重要保障。

2.主要探伤设备类型与技术特点

2.1超声波探伤设备

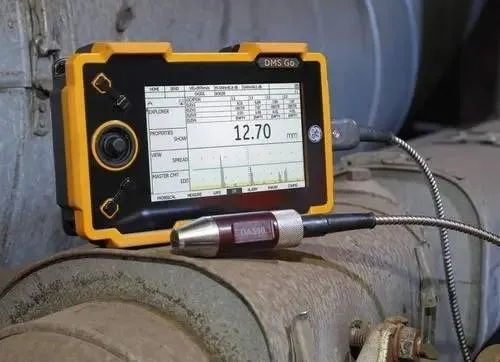

超声波探伤设备利用高频声波在材料中传播的特性进行检测。当超声波遇到缺陷时，部分能量会被反射，接收器通过分析这些反射波来判断缺陷位置和尺寸。

技术优势：

• 检测深度大，可探测数米厚工件
• 灵敏度高，能发现毫米级缺陷
• 对人体无害，检测成本相对较低

局限性：

• 对工件表面光滑度要求较高
• 检测结果不够直观，需要经验丰富的操作人员
• 缺陷辨别主观性较强

2.2射线探伤设备

射线探伤主要利用X射线或γ射线的穿透特性，通过记录射线通过材料后的强度变化来检测内部缺陷。

技术特点：

• 可永久记录检测结果
• 对体积型缺陷敏感度高
• 能够检测复杂结构工件

安全要求：

X射线探伤需严格遵守防护规定，包括设置控制区、监督区，使用铅防护装备，以及确保操作人员佩戴个人剂量计。安全距离需根据设备功率确定，移动式作业在无屏蔽情况下应保持至少15米距离。

2.3磁粉探伤设备

磁粉探伤适用于铁磁性材料的表面和近表面缺陷检测。其原理是通过磁化被检工件，在缺陷处产生漏磁场吸附磁粉形成显示。

应用优势：

• 设备相对简单，操作便捷
• 对表面裂纹检测灵敏度高
• 结果直观可见

适用范围：

特别适用于轨道交通、重型机械等领域的零部件检测，如机车轮对、轴承等关键部件。

3.探伤设备选择指南

3.1根据材料特性选择

不同金属材料需要匹配相应的探伤设备。铁磁性材料优先考虑磁粉探伤；非铁磁性金属如铝、铜等则更适合超声波或射线探伤。对于钢筋、金属板材等建筑材料的检测，需综合考虑其力学性能、化学成分和工艺特性。

3.2基于检测目标选择

• 表面缺陷检测：磁粉探伤、渗透探伤
• 内部缺陷检测：超声波探伤、射线探伤
• 细微裂纹检测：涡流检测、超声波相控阵

3.3依据工作环境选择

在施工现场等开放环境，便携式超声波探伤仪和磁粉探伤设备更具优势；而在实验室条件下，固定式射线探伤设备能提供更精确的检测结果。

4.探伤设备操作规范与质量控制

4.1设备校准与验证

探伤设备需定期进行性能校准，确保检测结果准确性。操作人员应严格执行设备维护规程，保持设备完好率，降低故障发生率。

4.2检测过程标准化

从探伤准备、设备调试到数据采集、结果分析，每个环节都需遵循标准作业流程。检测数据的整理与分析质量直接影响后续的设备维修和改进决策。

4.3报告编制要求

探伤报告应按照相关规范和标准编制，确保内容准确性和完整性。报告需清晰记录检测条件、设备参数、缺陷特征等信息，为工程质量评估提供可靠依据。

5.常见问题解答

5.1如何确保探伤结果的可靠性？

确保探伤结果可靠性需要多维度控制：合格的操作人员（需持相应资格证）、calibrated设备、标准化的操作流程以及完善的质控体系。定期组织技术培训和经验交流是提升检测质量的有效途径。

5.2探伤设备的发展趋势是什么？

现代探伤设备正朝着数字化、智能化、自动化方向发展。相控阵超声波检测、数字化射线成像等新技术不断应用于实践，大大提高了检测效率和精度。

5.3操作人员需要哪些专业技能？

探伤操作人员除需掌握设备操作技能外，还应具备材料学、缺陷识别分析等专业知识，并通过持续学习保持技术水平。

6.小编有话说

金属探伤检测设备的选择与应用是一项专业性极强的工作，需要综合考虑材料特性、检测目标、工作环境等多重因素。随着技术进步和设备更新，探伤检测在保障工程质量和安全方面将发挥更加重要的作用。从业人员应不断提升专业技能，严格遵守操作规程，为构筑安全可靠的基础设施贡献力量。
