房屋测绘报告中的图片有什么用？各类图纸功能详解

1.房屋测绘报告中主要包含哪些图片类型？

房屋测绘报告主要包含三类核心图片：平面图、立面图和剖面图。

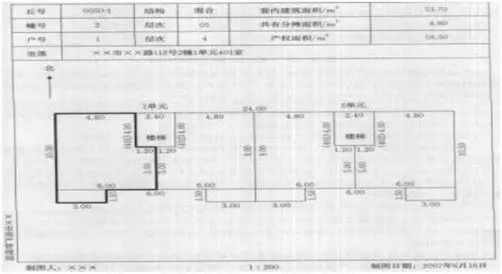

平面图：展示房屋各房间尺寸、布局及功能分区，是测算建筑面积和套内使用面积的主要依据。测绘人员通过全站仪等设备精确测量后，按比例绘制墙体轴线、门窗位置及房间用途标注。

立面图：反映房屋外墙结构、高度、门窗开口尺寸及装饰细节的垂直投影图。该图片能清晰显示建筑外观风貌，对于判断房屋采光、通风条件及外部修缮需求具有重要参考价值。

剖面图：通过虚拟剖切面展示房屋内部结构层次，包括楼层高度、梁柱位置、管道井布局等隐蔽工程信息。在复杂结构的房屋测绘中，还可能增加局部详图以补充特定构造细节。

2.这些测绘图片如何保证数据准确性？

测绘单位需遵循国家《房屋测绘规范》，通过多重复核机制确保图片与数据的一致性。

测量过程控制：采用全站仪、GPS定位仪等先进设备进行多边长观测，对特殊部位进行交叉测量验证。例如在房产面积测算中，需同时测量房间净尺寸与外墙厚度，避免单次测量误差。

成果检核流程：包括计算人员对算检核、技术负责人质量抽查、与原始设计图纸比对等多重环节。宁津县房产测绘队在报告中明确要求对照楼房原设计数据进行长度与面积复核。

现代技术辅助：卫星影像图通过高精度遥感数据，为房屋边界界定和周边环境识别提供第三方参照。这种技术尤其适用于解决因年代久远导致原始资料缺失的房屋边界争议。

3.测绘图片在司法鉴定中起什么作用？

在房屋司法鉴定领域，测绘图片成为认定事实的关键证据。

质量纠纷举证：当买卖双方对房屋隐蔽工程质量存在争议时，剖面图中显示的梁柱尺寸与位置、管道走向等细节，可作为判断是否属于建筑瑕疵的直接依据。例如墙体裂缝的司法鉴定中，需通过连续立面图判断裂缝走向与程度。

侵权责任认定：邻里纠纷中因装修导致相邻房屋受损的案件，测绘图片能客观展示房屋原始状态与损害后状态的差异，为因果关系判定提供技术支持。

价值评估基准：在遗产分割等需要房屋价值评估的场景中，测绘图片记录的房屋现状、装修程度及空间利用率，是评估机构确定房产价值的重要参考。

4.不同用途的测绘报告对图片有何特殊要求？

根据使用场景差异，测绘图片需满足特定规范要求。

不动产登记用途：需重点标注房屋坐落位置、权属界线及共有部位，平面图中应明确区分专有部分与共用部分。房产测绘的数字化成果还需与地理信息系统(GIS)对接，实现房屋空间信息与产权信息的联动管理。

司法鉴定用途：除常规测绘内容外，需增加损害部位特写图、关联结构详图，并按照《司法鉴定程序通则》保存原始测量记录。

城市规划用途：需在基础测绘图片上叠加市政设施、交通路网等图层信息，为区域规划提供更全面的数据基础。

5.如何验证测绘图片的真实性？

委托方可通过以下方式确认测绘图片的可靠性：

资质审查：核实测绘单位是否具备国家颁发的甲级测绘资质，技术人员是否持有注册测绘师等专业资格证书。

数据追溯：要求测绘单位提供原始观测记录与计算过程，宁津县房产测绘队明确表示此类资料由测绘单位负责保管备查。

技术比对：利用卫星影像图等开放数据源，对房屋边界、周边环境等信息进行交叉验证。

6.测绘图片存在误差时如何处理？

测绘规范允许存在合理误差范围，但需建立纠错机制。

误差来源分析：包括仪器精度限制、人员操作偏差、图纸绘制舍入误差等因素。《房产测绘规范》明确了不同级别精度对应的允许误差值。

变更测量程序：当房屋结构发生改建或加建时，必须重新进行测绘并更新图片资料。泉州市房地产测绘队在司法鉴定实践中发现，对经过改造的房屋进行测绘时，需特别标注变动部位并与历史图纸对比。

争议解决途径：当相关方对测绘结果有异议时，可委托第三方鉴定机构复核。测绘单位有义务对报告中图片数据的质疑给予专业解释。

7.新兴技术如何提升测绘图片的价值？

现代测绘技术的融合应用显著拓展了测绘图片的功能边界。

三维激光扫描技术：可生成房屋立体模型，弥补传统二维图片在空间表现上的不足。

无人机航拍技术：适用于高层建筑立面测绘，能安全获取人力难以触及部位的详细数据。

多源数据融合：将卫星影像图与实地测绘数据结合，既保证了宏观定位准确性，又确保了微观细节精确度。
