地质雷达检测如何透视地下奥秘？——从技术原理到工程实践的全面解析

一、地质雷达检测的基本原理是什么？

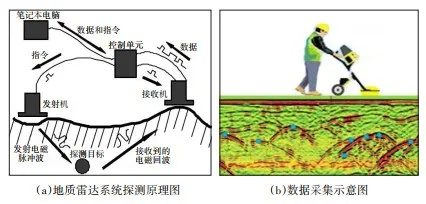

地质雷达通过发射天线向地下介质发射高频电磁波（通常为10MHz-2500MHz），当电磁波遇到不同介电常数的介质界面时，部分能量会发生反射并由接收天线捕获。通过分析电磁波的双程走时、振幅衰减和相位变化等参数，结合公式d=vt/2（其中d为目标体深度，v为介质波速，t为双程走时），即可精确反演地下结构的空间分布特征。这种基于电磁波传播特性的探测方式，使其在混凝土结构、岩土层等介质中具有独特的探测优势。

二、地质雷达在建筑检测中有哪些具体应用？

1.
隧道工程质量检测：地质雷达可精确探测隧道衬砌厚度、钢拱架间距、钢筋网分布及背后空洞等缺陷。某赣南山区隧道检测实例显示，通过雷达扫描成功识别出2、5、7钢拱架间距超过设计规范的问题，同时准确定位了初期支护喷射混凝土厚度及二次衬砌保护层厚度。检测数据表明，对于厚度40mm的钢筋保护层，地质雷达检测误差可控制在±5mm以内。

2.
水利工程安全监测：在三峡大坝等重大水利工程中，地质雷达技术被用于坝基渗流探测、结构性裂缝检测及库区地质稳定性评估。其非破坏性特点使得在施工期和运营期均可进行长期跟踪监测，为工程全生命周期管理提供数据支撑。

3.
地基与地下设施勘察：地质雷达能够快速识别地下管线走向、掩埋障碍物位置，以及地基土体的密实度和含水率变化。在城市道路改造工程中，该技术有效避免了施工对地下管线的破坏，显著降低经济损失。

三、地质雷达相比传统检测方法有哪些优势？

1.
无损检测：无需钻孔或开挖，保持结构完整性，特别适用于历史建筑、已运营设施等不允许破坏的场景。

2.
高效率作业：单次测量即可获取连续剖面数据，某隧道工程案例中，10榀钢拱架的间距检测仅需2小时即可完成。

3.
高分辨率成像：采用GHz级高频天线时，分辨率可达厘米级别，能够清晰识别钢筋、管线等细小目标。

4.
适应性强：针对不同探测需求，可通过更换天线频率实现优化配置。高频天线（如1000-2500MHz）适用于浅部精细探测，低频天线（如10-100MHz）则适用于深部地质勘察。

四、地质雷达检测存在哪些技术局限性？

1.
介质导电性影响：高导电性地层（如饱和粘土）会急剧衰减电磁波能量，显著降低探测深度。在典型钢筋混凝土结构中，有效探测深度通常局限在1-2米范围内。

2.
数据处理复杂性：原始雷达数据需经过滤波、增益调整、背景去除等多重处理步骤，对操作人员的专业素养要求较高。

3.
解释多解性：类似反射特征的异常体可能对应不同地质含义，需要结合地质资料进行综合判读。

五、如何保证地质雷达检测结果的可靠性？

1.
参数优化配置：根据探测目标深度和分辨率需求，合理选择天线中心频率。隧道衬砌检测通常采用400-900MHz天线，在保证穿透深度的同时兼顾分辨率需求。

2.
标准化的数据采集：采用测距轮触发模式保持道间距均匀，并通过重复观测提高数据信噪比。

3.
多技术方法验证：在关键异常区域，建议结合钻孔取芯、声波检测等传统方法进行交叉验证。

4.
专业团队支持：从现场数据采集到室内数据处理，均需要由经过专业培训的技术人员完成，某隧道检测项目中，专业团队成功将钢拱架间距检测误差控制在3%以内。

六、地质雷达技术在未来的发展方向是什么？

随着人工智能和信号处理技术的进步，地质雷达正朝着智能化解释、三维可视化及多源数据融合方向发展。在隧道工程中，基于深度学习的自动缺陷识别系统已开始试用，大幅提高了解释效率和准确性。同时，与红外热像、超声波等无损检测技术的集成应用，将成为建筑检测领域的新趋势。

地质雷达检测技术的持续创新，不仅提升了建筑行业的质量控制水平，更为城市基础设施的安全运维提供了可靠技术保障。随着国家对工程建设质量要求的不断提高，这项技术必将在更广泛的领域发挥关键作用。
