土木工程图纸如何快速准确识读？掌握这些方法事半功倍

一、基础认知：图纸包含哪些关键信息？

土木工程图纸是由建筑图与结构图组成的有机体系。建筑图重点表达空间布局、功能分区与外观效果，包括平面图、立面图、剖面图及节点详图；结构图则集中呈现荷载传递路径、构件尺寸、配筋要求等力学逻辑。初学者需明确：总说明是图纸的灵魂，其中材料标号、施工工艺、抗震等级等规范要求直接决定工程安全底线。例如在钢筋标注中，"4Φ16"4根直径16mm的HRB400级钢筋，若误读为HPB300级，将导致结构承载能力下降30%以上。

二、实操方法：如何建立系统识图流程？

1.
顺序递进原则

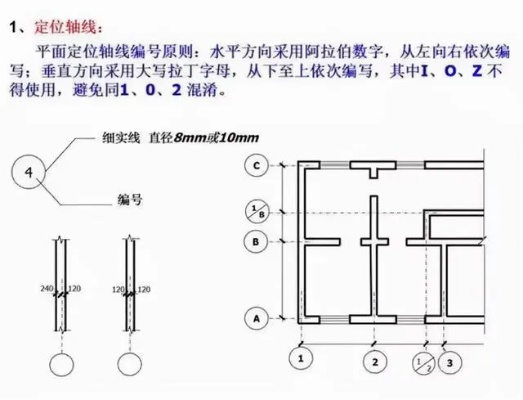

应按"→总说明→平面图→立面图→剖面图→大样图"阅读，避免跳跃导致的逻辑断裂。实习人员反馈表明，遵循该流程可使识图效率提升50%以上。特别要注意轴线编号与标高符号，这些基准数据如同图纸的"经纬线③-⑤轴/@B"的准确定位能避免放线错误。

2.
三维空间转换训练

对复杂节点（如楼梯平台梁交汇处），建议采用"分解法"先想象整体构造，再拆解单个构件空间关系。某高校在《建筑工程制图与识图》课程中引入BIM三维建模，学生空间想象力考核通过率从58%提升至89%。平时可多观察已完工建筑的裸露结构，积累实体与图纸的对应经验。

3.
专业协同比对

给排水、电气暖通等专业图纸须与土建图纸叠加核查。某商业综合体施工中，通过Navisworks进行管线碰撞检测，提前发现327处冲突，节约返工成本超百万元。重点核对预留孔洞位置是否与结构梁冲突，管道穿墙部位是否设置加强筋。

三、常见难点：哪些细节最易被忽视？

• 图纸修订标注：每版图纸的变更云线需重点标注，某厂房项目因未注意柱距从6m改为8m的修订标注，导致预制屋面板全部报废。
• 符号歧义解析：如"▼"在钢结构图中表示现场焊接，在装饰图中却表示吊顶点，需结合图例严格区分。
• 非标准构造表示：如斜屋面转折处钢筋锚固长度，当设计未明确时，应按《混凝土结构设计规范》GB50010第8.3节要求执行。

四、技术革新：数字化如何重塑识图模式？

BIM技术正推动图纸从二维平面向多维信息体演进。通过Revit等软件创建的模型，可实现"点击查询任意构件参数"如一根框架柱可同时显示混凝土强度、配筋率、施工进度等28类信息。某地铁站项目运用BIM进行深化设计，将传统图纸中分散在18张图纸的预埋件信息，整合为单一模型的可视化呈现，施工差错率降低76%。建议技术人员掌握基础的模型浏览与信息提取技能，这是行业数字化转型的必然要求。

五、经验沉淀：优秀工程师的识图习惯

1.
建立核查清单

制作包含轴线尺寸、标高系统、构件连接等86个检查项的个性化清单，某监理单位推行此法后，图纸会审问题发现率提高3.2倍。

2.
现场实物对照

在绑扎首层柱筋前，携带图纸至现场核对主筋间距，发现设计标注的200mm间距与现场150mm存在差异时，及时求证设计方，避免后续大面积整改。

3.
持续规范更新

密切关注《建筑抗震设计规范》《钢结构设计标准》等规范的修订动态。如2016版《混凝土结构设计规范》调整了受拉钢筋最小锚固长度计算公式，未及时更新知识的技术人员易造成计算错误。

六、案例警示：典型识图失误与对策

-
标高误读案例：某地下车库施工中，技术人员将结构板顶标高-5.800m误读为-4.800m，导致3000㎡顶板混凝土凿除重浇。解决方案：对关键标高数据采用双人复核制度。

-
材料混淆案例：图纸中"Q355B钢材"当作传统Q235钢材采购，虽强度更高但焊接工艺要求不同，引发大规模焊缝质量问题。必须建立材料代号对比表，将图纸标注与国标牌号明确对应。

七、能力提升：系统性训练路径

1.
基础理论巩固

重新研读《建筑制图标准》GB/T50104，重点掌握不同线型含义（如粗实线表示剖切轮廓，细实线表示填充线）——这是准确理解图纸表达的基石。

2.
项目全过程跟踪

从地基开挖到装饰完工，至少参与2个完整项目周期。实践证明，经历完整施工流程的技术人员，对图纸理解深度比仅参与局部阶段者提高40%。

3.
模拟实战训练

参与"图纸会审"模拟，针对典型工程案例（如框架结构教学楼）开展异议标注，这种案例教学可使受训者在真实项目中犯错概率降低65%。

八、未来展望：智能识图的发展趋势

随着AI图像识别技术进步，谷歌研究院已开发出能自动解析图纸中门窗尺寸的算法。国内某设计院正在测试的智能审图系统，可在3分钟内完成传统需要8小时的人工审查，对违反强条的设计（如消防通道宽度不足）识别准确率达94%。但需注意，机器识别尚不能完全替代人类对工程意图的理解，未来五年将形成"机协同审图"的新模式。
