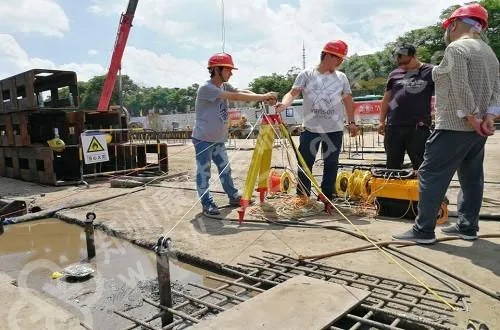

桩基础超声波检测管是什么？它在桩基检测中如何确保工程安全

摘要

桩基础超声波检测管（SonicLoggingPipe）是灌注桩超声检测系统的核心预埋组件，用于探头进入桩身内部，通过分析超声波参数评估混凝土的完整性、缺陷位置及强度均匀性。本文以FAQ问答形式，详细解析其工作原理、检测方法、现场操作流程、数据分析要点及工程应用，旨在为建筑行业检测人员提供实用参考，提升桩基质量控制水平。

一、桩基础超声波检测管的基本概念与原理

问：桩基础超声波检测管是什么？它的主要作用有哪些？

答：桩基础超声波检测管全称声波检测预埋管，是一种专用于灌注桩超声检测的金属或塑料管道，通常内径为50-60mm，通过焊接或绑扎固定于钢筋笼内侧。其主要作用包括：作为超声波发射和接收探头的通道，确保声波在桩身混凝土中有效传播；辅助判定桩身完整性，识别如空洞、裂缝、离析等缺陷；此外，它还可用于桩底压浆和事故桩修复，扩展了应用范围。在桩基检测中，检测管需保持平行度≤1‰，以避免测量误差，从而确保检测数据的准确性。

问：超声波检测管的工作原理是什么？声波传播过程中涉及哪些关键参数？

答：超声波检测管基于应力波理论，其工作原理涉及声波在多层介质中的传播。具体而言，超声脉冲从发射换能器发出，通过耦合水（通常为清水）依次穿越水与管壁界面、管壁与混凝土界面、混凝土内部、另一管壁界面，最终到达接收换能器。这一过程形成四个界面，每个界面的声能透过系数取决于介质声阻抗率，总透声系数为各界面系数的乘积。检测仪器通过分析声波参数的变化来判断混凝土质量：声速（波速）反映材料密实度，声幅（波幅）指示能量衰减，主频率和波形则关联缺陷类型。例如，当混凝土存在缺陷时，声速和波幅会显著降低，频率也可能发生偏移，从而精确定位缺陷位置和大小。

二、超声波检测管的类型、选择与安装规范

问：超声波检测管有哪些常见类型？如何根据工程需求选择合适的材质和规格？

答：超声波检测管主要包括钳压式、直插式等类型，材质以钢管为主，也可选用塑料管。选择时需遵循透声率大、安装便捷和经济性原则：钢管的声阻抗率较高，透声率稳定，适用于大型灌注桩，因其能承受混凝土侧压力且热膨胀系数与混凝土相近，避免脱空风险；塑料管虽透声率较大，但热膨胀系数差异可能导致与混凝土局部脱开，形成空气或水夹缝，增加误判概率，故仅推荐用于小直径桩基。规格方面，内径通常比换能器直径大10mm（即50-60mm），壁厚以满足承载力为前提，越薄越经济。安装时，检测管需根据桩径差异化布局：桩径≤0.8m时埋置2根，0.8-1.6m时呈等边三角形埋置3根，>1.6m时呈正方形埋置4根，确保全面覆盖检测区域。

问：安装超声波检测管时有哪些关键注意事项？如何确保其平行度和稳定性？

答：安装检测管是保障检测质量的基础，必须严格遵循规范。首先，检测管应直接固定于钢筋笼内侧，采用焊接或绑扎方式，确保在浇筑混凝土过程中不发生移位或扭曲；其次，管间平行度需控制在1‰以内，若超出此范围，可能导致声时测量误差，影响混凝土强度评估精度。此外，安装前需检查声测管完整性，确保全段通畅且无堵塞，并在管内灌注清水作为耦合剂，以优化声波传输效率。在实际工程中，例如某桥梁项目，在预埋4根声测管后，通过严格质量控制措施，成功检测出桩基混凝土的均匀性指标，为整体工程安全奠定了坚实基础。

三、超声波检测方法及现场操作流程

问：超声波检测中常用的方法有哪些？它们各自适用于什么场景？

答：超声波检测主要包括平测法、斜测法和扇形扫测法三种方法。平测法是最基础的普查手段，发射和接收换能器处于同一高度，沿声测管匀速提升，获取桩身各点的声学参数，适用于初步筛查整体完整性。斜测法则让换能器保持一定高差同步提升，能更有效地探测特定方向缺陷，如倾斜裂缝或离析带。扇形扫测法通过固定一个换能器、移动另一个，实现对桩身局部区域的精细扫描，常用于疑似缺陷区的深入分析。这些方法可根据工程需求组合使用，例如在大型桥梁桩基检测中，先采用平测法进行全桩扫描，再对异常区域实施斜测或扇形扫测，以提高检测精度和效率。

问：现场检测操作的具体流程是什么？需要哪些准备工作和设备？

答：现场检测操作需精细化协作，流程可分为准备、实施和数据处理三个阶段。准备工作包括：确认声测管完整且通畅，测量管间净距离，并灌注清水作为耦合剂；设备方面，需备齐超声探测仪、换能器、深度计数器、三脚架和管口滑轮等。操作流程如下：首先，将换能器放至管底，记录初始深度，并调整至同一水平；其次，在干燥稳固位置架设仪器和三脚架，确保深度计数器水平，避免测量偏差；然后，安装管口滑轮以防止电缆损伤，逐一收紧电缆并锁紧深度计数器；最后，启动检测系统，沿声测管匀速提升换能器，实时采集声时、波幅和频率数据。在整个过程中，团队需注意环境因素，如温度变化可能影响声波传播，需通过声时修正（管水修正）进行校准，公式为基于声阻抗率的计算，确保结果可靠性。

四、数据分析、缺陷判定及工程应用案例

问：超声波检测数据包括哪些关键参数？如何通过这些参数判定桩身缺陷？

答：超声波检测数据主要包括声速、波幅和波形频率三个参数，它们的综合分析是判定桩身缺陷的核心。声速（波速）直接关联混凝土密实度——正常混凝土声速较高，若存在空洞或裂缝，声速会明显降低；波幅反映声波能量衰减，缺陷区波幅通常减小，指示材料不均匀；波形频率则帮助识别缺陷类型，例如频率突变可能暗示离析或夹杂物。具体判定时，需结合阈值比较：例如，某桥梁工程在检测中，发现声速低于临界值且波幅异常，结合扇形扫测结果，精确定位了一处直径约10cm的空洞，最终通过钻孔验证确认了缺陷。此外，数据分析可借助现代软件自动化处理，生成检测报告，提高效率并减少人为误差。

问：超声波检测管在实际工程中有哪些典型应用案例？其效果如何？

答：超声波检测管已广泛应用于桥梁、高层建筑和大坝等基础工程中，效果显著。例如，在某总长459米的斜拉桥项目中，工程采用了钻孔灌注桩，并在桩内预埋4根声测管。检测在混凝土灌注完成28天后进行，采用平测法和斜测法结合，成功评估了桩基混凝土的强度等级和均匀性，检测出多处轻微离析，并及时进行修复，避免了潜在安全隐患。另一个案例中，超声波检测技术与低应变法互补，在桩基完整性评定中发挥了关键作用，弥补了单一方法的局限性。随着技术进步，检测管系统正向着数字化、自动化方向发展，融合人工智能和大数据，未来将进一步提升检测精度和工程应用范围。

五、常见问题与注意事项

问：使用超声波检测管时可能遇到哪些常见问题？如何避免误判？

答：常见问题包括声测管堵塞、平行度偏差、耦合剂不足或环境干扰。为避免误判，首先需在安装阶段严格检查管道，确保无变形或堵塞；其次，检测前必须进行声时修正和系统校准，例如通过管水修正公式计算界面透声系数，以消除介质影响。此外，数据分析应综合多个参数，避免仅依赖单一指标：例如，声速降低若伴随波幅正常，可能仅是材料变异而非缺陷。实践中，推荐多种检测方法结合，如将超声波法与低应变法或光纤检测系统协同使用，以提高结果的准确性和可靠性。同时，检测人员需接受专业培训，熟悉设备操作和理论原理，以减少经验性误差。

问：超声波检测管的未来发展趋势是什么？它对建筑行业有何影响？

答：未来，超声波检测管将加强智能化和环保融合，例如通过人工智能算法自动识别缺陷模式，或利用大数据分析预测桩基长期性能。这些进步将拓展应用至更多领域，如工业声学测试和国际合作项目。对建筑行业而言，它不仅提升了桩基检测的效率和精度，还推动了无损检测技术的标准化，有助于降低工程风险和维护成本。作为检测专家，我建议行业持续关注技术更新，确保检测实践与前沿发展同步。

小编有话说

桩基础超声波检测管作为现代桩基检测的基石，通过其精确、无损的特性，为工程质量提供了坚实保障。从原理到应用，本文通过FAQ形式全面解析了其关键方面，旨在帮助从业人员优化检测流程，应对复杂工程挑战。随着创新不断，这一技术将继续在建筑安全领域发挥不可或缺的作用。
