一、核心概念与基本原理
Q：低应变检测到底是什么？

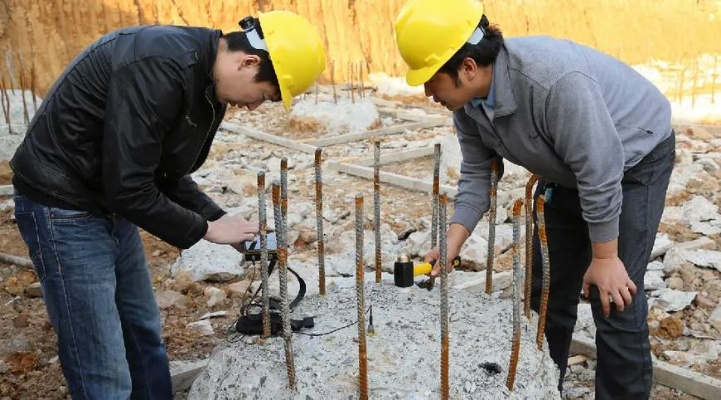

A：低应变检测是通过在桩顶施加低能量冲击荷载，激发桩身弹性振动，并利用传感器记录速度响应信号，通过应力波理论分析桩身完整性的无损检测方法。其本质是利用应力波在阻抗变化界面产生的反射特征，识别桩身缺陷位置与类型。
技术原理详解
当锤击桩顶产生应力波后，波会以3500-4200m/s的速度在混凝土桩身中传播。遇到缩径、离析或断桩等缺陷时，波阻抗会发生突变，产生反射波。通过分析反射波的到达时间、相位和振幅，即可计算缺陷位置：缺陷距桩顶距离L=vt/2（v为波速，t为反射波到达时间）。该方法基于一维弹性杆件模型，要求桩的长细比大于5，且脉冲波长与桩径比也需大于5才能保证精度。
二、检测设备与操作规范
Q：现场检测需要哪些设备？
A：标准配置包括：
- 激振设备：根据桩径选用不同材质力锤。直径≤800mm桩宜用0.2-0.5kg尼龙锤，大直径桩需1-2kg钢锤确保激励能量充足
- 传感器系统：加速度传感器需满足安装谐振频率＞10kHz、灵敏度10-100mV/g的技术要求
- 信号采集仪：具备傅里叶变换功能，支持时域与频域双重分析
关键操作要点
1.
桩顶处理：必须清除浮浆与松散层，保证桩顶材质与桩身一致
2.
测点布置：桩径≤800mm时激振点设在桩顶中心；桩径＞800mm时，激振点与传感器应布置在距桩心2/3半径的圆弧上，两者夹角≥90°
3.
传感器安装：采用黄油或橡皮泥作为耦合剂牢固粘贴，确保信号传输质量
三、波形判读与缺陷识别
Q：如何根据波形判断桩身状况？
A：典型波形特征包括：
- 完整桩：无明显的桩间反射信号，桩底反射清晰
- 缩径缺陷：反射波与初始冲击波同相位，速度方向一致
- 扩径部位：反射波与初始波反相位，速度方向相反
- 混凝土离析：波形不规则且频率偏低，首反射波与初始波同相
- 断裂/夹泥：出现尖锐正弦波形，可追踪等距多次反射，常掩盖桩底信号
局限性说明
需注意该方法对缺陷类型区分能力有限，例如难以准确区分缩颈与局部松散、夹泥等缺陷。对于多节管桩，接头处的波阻抗变化可能产生干扰信号，需结合施工记录综合判定。
四、适用范围与技术优势
Q：哪些工程场景适用此法？
A：主要适用于：
- 混凝土灌注桩、预制桩、预应力管桩及CFG桩
- 有效检测桩长通常不超过50米，桩径宜小于2米
- 特别适用于普查性检测，可在软土地基中通过增加激振能量进行适应性调整
对比其他检测方法
与高应变法相比，低应变法仅能判定完整性而无法直接测算承载力；与静载试验相比，其具有成本低、速度快、可批量检测的优势，但静载试验仍是承载力验证的“金标准”。
五、工程实践注意事项
地质条件影响：在软土地基中，土体对桩身约束较弱会导致应力波衰减加速，此时需修正检测参数
数据分析原则：缺陷性质判定应结合地质勘察报告、施工记录等多源信息，必要时采用钻芯法进行验证
技术发展现状：当前曲线拟合法尚不能实现精准定量分析，主要受桩尺寸效应、测试系统频响特性及土阻力耦合等因素制约
