回弹取芯法如何检测混凝土强度？它为什么在工程中备受推崇？

一、理论基础与技术原理

回弹取芯法结合了回弹法和钻芯法两种检测手段，通过互补优势实现更精准的混凝土强度评估。回弹法基于混凝土表面硬度与抗压强度之间的线性关系，通过弹簧驱动重锤冲击混凝土表面，测量回弹距离与初始长度的比例，推算出强度值。这种方法操作简便、成本低，且属于无损检测，适用于大面积普查。然而，回弹法易受多种因素影响，如混凝土龄期、养护条件、碳化深度等，导致检测结果存在一定误差，通常只能间接反映混凝土强度，且精度有限。

钻芯法则是一种直接检测方法，通过在混凝土构件上钻取圆柱形芯样（通常直径100mm），在实验室进行抗压试验，获得直观、可靠的强度数据。它适用于标准养护试块不合格、构件存在质量缺陷（如腐蚀或火灾损伤）或龄期超长等场景。但钻芯法对构件造成损伤，操作复杂、成本高，且可能影响结构耐久性，因此在实践中难以大规模推广。

回弹取芯法的技术原理在于：首先使用回弹法对混凝土构件进行全面普查，识别出相对低强度区域；然后在这些区域应用钻芯法进行验证，结合两者的数据，综合评估混凝土的整体强度。这种综合方法不仅弥补了单一方法的不足，还提高了检测的准确性和代表性，特别适用于高强度混凝土或复杂工程环境。例如，在高强混凝土检测中，回弹仪的标称动能（如4.5J或5.5J）会影响检测深度，重型回弹仪（5.5J）的冲击能量可扩展至水泥石与骨料的界面过渡层，从而更真实地反映内部结构强度。

二、应用优势与适用范围

回弹取芯法在混凝土强度检测中具有显著优势，主要体现在科学性、经济性和适用性方面。首先，该方法通过回弹法的快速筛查和钻芯法的精确验证，减少了主观误差，确保检测结果更具代表性。例如，在大型建筑工程中，回弹法可以覆盖大量构件，快速定位潜在问题区域，而钻芯法则提供确凿的实验数据，避免了单一方法可能导致的误判。其次，相较于纯钻芯法，回弹取芯法降低了对构件的损伤，同时控制了成本，符合现代工程对效率和可持续性的要求。

在适用范围上，回弹取芯法特别适合以下场景：一是当混凝土龄期较长（如超过1000天），回弹法单独使用受限时，结合钻芯法可扩展检测能力；二是在构件表面与内部质量存在明显差异的情况下，如由于养护不当或环境因素导致表层硬化，回弹法可能无法准确反映内部强度，而钻芯法可直接获取芯样数据；三是针对高强度混凝土（如C60及以上），回弹法因绝对误差较大而可靠性下降，回弹取芯法则通过综合数据分析提高精度。此外，该方法还适用于事故调查、工程扩建或质量监督等场景，能够快速响应现场需求。

需要注意的是，回弹取芯法并非万能。例如，对于已遭受化学侵蚀、火灾或冻害的混凝土，如果表层严重剥落，回弹法和钻芯法都可能受到限制，此时需结合其他方法如超声检测进行补充。同时，在应用过程中，必须遵循相关技术规范，如JGJ/T23-2011对于回弹法的要求，以及JGJ/T384-2016对于钻芯法的规定，以确保检测过程标准化和结果可比性。

三、操作流程与技术要点

实施回弹取芯法需遵循严格的步骤，以确保检测数据的准确性和可靠性。首先，回弹检测阶段，应使用中型或重型回弹仪（根据混凝土强度等级选择），在构件表面均匀布置测区，每个测区弹击不少于16次，记录回弹值并计算平均值。同时，需测量碳化深度，因为碳化会硬化混凝土表面，影响回弹值与实际强度的关系，未经验证的碳化数据可能导致推定强度偏高。回弹构件数量必须充足，如果数量不足，会缩小普查面，使检测位置缺乏代表性，即使芯样检测合格，也无法保证整体结果的精准性。

其次，在钻芯验证阶段，应在回弹法识别的低强度区域钻取芯样。钻芯过程需使用专业钻机，确保芯样直径为100mm，并保持圆柱形完整性。取芯后，对芯样进行切割、磨平处理，消除端面不平整对抗压试验的影响，然后在实验室加载试验，直接获取抗压强度值。钻芯位置应避开钢筋密集区，以防止对结构造成额外损伤，并确保芯样代表混凝土的实际质量。

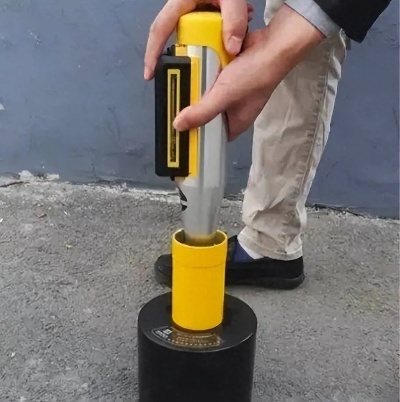

关键的技术要点包括：一是设备校准，回弹仪需定期检查其冲击能量和指针灵活性，钻芯机则要保证钻头锋利，以避免芯样破坏或数据失真；二是环境控制，检测应在混凝土表层干燥状态下进行，避免湿度或温度极端变化干扰结果；三是数据整合，将回弹值与钻芯强度值进行比对分析，建立回归方程（如乘幂函数关系），以优化测强曲线，减少平均相对误差和标准差。例如，在高强混凝土检测中，使用标称动能5.5J的回弹仪可能获得更稳定的结果，因为它能穿透表层，反映内部界面过渡层的强度特性。

四、与其他检测方法的比较

回弹取芯法在混凝土强度检测中常与其他方法如超声回弹综合法、纯钻芯法或后锚固法进行比较，各方法各有优缺点。回弹法作为单一手段，操作简便、速度快，但受限于表面硬度，无法检测内部缺陷，且精度较低，平均相对误差可能达15%以上。超声回弹综合法则结合超声波声速和回弹值，通过数学公式推定强度，能够部分反映内部质量，减少表面因素干扰。然而，超声法易受钢筋位置影响，需进行扫描或避让，增加了操作复杂性。

纯钻芯法是最直接的检测方法，精度高、适用范围广，能准确评估混凝土内部情况，但成本高、耗时长，且对构件造成永久损伤，不适合大规模应用。相比之下，回弹取芯法在成本、效率和准确性之间取得平衡，它通过回弹法降低普查成本，再以钻芯法保证关键区域的可靠性。例如，在桥梁或高层建筑检测中，回弹取芯法可以快速筛查整体强度，同时针对薄弱点进行深入分析，避免过度依赖间接数据。

从适用性看，回弹取芯法更适合普通混凝土和高强混凝土的现场检测，而其他方法如剪压法或后锚固法更适合特定场景，如局部加固或快速筛查。综合而言，回弹取芯法的优势在于其灵活性和综合性，能够在保证一定精度的同时，最小化对结构的干扰。

五、常见问题与解决方案

在实际应用中，回弹取芯法可能面临多种问题，需采取针对性措施以确保检测有效性。常见问题包括：回弹值偏差大，这通常源于测试角度、浇筑面差异或养护条件影响，例如碳化深度未准确测量会导致强度推定值偏离实际。解决方案包括规范操作流程，如确保回弹仪垂直冲击表面，并在不同方位进行多次测量以消除局部异常。另一个问题是钻芯样本代表性不足，如果回弹构件数量不够，可能遗漏低强度区，此时应增加测区数量，确保普查全面性。

对于高强度混凝土检测，回弹仪标称动能的选择至关重要，使用5.5J重型回弹仪可能更准确，因为它能克服表面硬化影响。此外，数据整合误差也可能发生，例如在建立测强曲线时，若回归模型不匹配（如使用线性函数而非乘幂函数），会导致强度换算值与实测值偏差增大，平均相对误差可能超过10%。为解决这一问题，建议根据具体工程条件定制专用曲线，并结合多组数据验证。

其他问题如设备维护不当或环境干扰，可通过定期校准仪器、选择适宜检测条件来缓解。总体而言，回弹取芯法的成功应用依赖于严格遵循技术规范、综合数据分析和经验积累。
