工程竣工图纸范本的核心要求是什么？全面解析编制规范与质量控制

一、竣工图的基本概念与法律效力

竣工图是建筑工程竣工验收的核心文件，其本质是对施工图在项目实施过程中所有变更的最终固化记录。根据建设工程档案管理要求，竣工图必须真实、准确、完整地反映工程竣工时的实际状态，包括建筑结构、管线布局、设备安装等全部细节。竣工图不仅作为竣工验收的依据，更是后续维修改造、扩建重建的法律凭证和技术基础。在发生工程质量纠纷时，竣工图可作为司法鉴定中的关键证据材料。

二、竣工图的分类与内容组成

1.
综合竣工图

包含项目总平面布置图、竖向设计图、交通流线组织图等全局性图纸，需标注所有建（构）筑物的最终坐标定位、标高系统和景观配套设施。

2.
专业竣工图体系

• 建筑竣工图：反映建筑平面布局、立面造型、剖面详图及室内外装饰做法，需明确门窗型号、幕墙构造和防水节点等变更内容
• 结构竣工图：记录所有结构构件尺寸、配筋变化、混凝土强度等级调整等关键参数，特别对基础加固、梁板改造等重大变更需单独出图
• 设备专业竣工图：涵盖给排水、暖通、电气、智能化系统管线的实际敷设路径，包括设备型号更新、管道径调整等变更记录
• 地下管网竣工图：准确绘制各类市政管线的平面坐标、埋深标高及接口位置，需采用雷达探测等检测手段进行现场复核

三、竣工图的编制方法与技术要求

（一）改绘编制法

1.
杠改法应用

对数字、文字标注等非图形元素的变更，应在原施工图错误处划细线注销，在就近空白处标注正确数据并引注变更依据编号。如钢筋数量调整、门窗型号变更等均适用此法

2.
叉改法规范

对取消的隔墙、门窗、设备等图形元素，应采用打叉方式标注，同时在图例说明中明确废止内容。所有叉改标记应保持图面清晰，避免影响现存元素的识读

3.
局部改绘要点

变更范围较小时，可在原图空白处绘制大样图，用引线关联至变更部位。引线应避开重要标注区域，大样图比例可根据实际情况调整，但需注明缩放比例关系

（二）重新绘制标准

当项目出现以下情况时必须重新绘制竣工图：

• 结构体系重大调整（如框架改为框剪结构）
• 平面布局变更超过原图面1/3区域
• 工艺工法根本性改变（如预制装配改为现浇施工）
• 涉及建筑消防、人防等强制性标准的修改

四、竣工图编制的质量控制

（一）图纸规范性要求

1.
图面质量标准

竣工图必须采用新蓝图或绘图仪白图，严禁使用复印件改绘。图线宽度应严格按制图标准分级，不同专业采用约定颜色区分（如给水管道用蓝色、排水管道用黄色）

2.
签字盖章制度

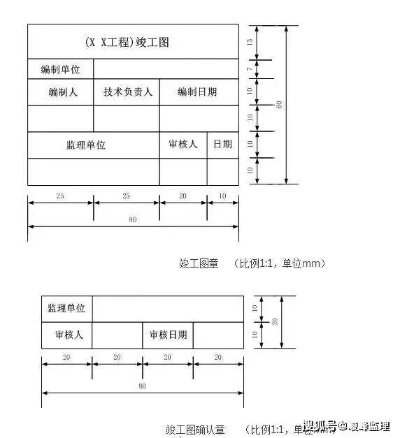

每张竣工图均需在图签附近加盖竣工图章，包括编制人、技术审核人、项目负责人三级签字确认。竣工图章应使用红色印泥，清晰加盖在图纸右下角或标题栏上方

（二）变更依据管理

1.
设计变更关联

所有图纸修改必须标注对应的设计变更单编号、技术核定单文号或工程洽商记录索引。重大变更还需附注专家论证会议纪要日期和文号

2.
检测数据支撑

对涉及结构安全的变更（如混凝土强度修正、钢筋代换等），应附注第三方检测报告编号和检测日期，确保数据的可追溯性

五、竣工图数字化发展

随着BIM技术的普及，竣工图正从二维图纸向三维信息模型转变。建议大型项目同步创建竣工BIM模型，将材料参数、设备信息、检测记录等数据集成到模型数据库中，为智慧运维提供技术支撑。电子竣工图需符合《建设电子文件与电子档案管理规范》要求，采用不可编辑的PDF/A格式归档保存

六、常见问题与解决方案

1.
变更遗漏预防

建立设计变更与图纸改绘的联动核查机制，实行"单-竣工图"双向对照审核制度，确保每个变更都在图纸上得到落实

2.
多人协作规范

大型项目应制定统一的图例系统和标注规则，采用分段锁定方式编辑，避免交叉改绘造成的图面冲突

3.
归档完整性保障

竣工图目录应按照专业系统编号，并与实际图纸完全对应。图纸折叠应采用国家标准A4规格，图签栏朝外便于查阅
