一、施工图设计的基本要求与规范体系
钢结构施工图设计需严格遵循《钢结构设计标准》(GB50017)和《建筑抗震设计规范》(GB50011)等国家标准。设计人员应根据建筑功能需求确定荷载组合,包括永久荷载、可变荷载、风荷载、雪荷载及地震作用。对于大跨度结构,还需考虑温度变化引起的热应力效应。图纸必须清晰标注构件截面尺寸、连接节点构造、焊缝质量等级和螺栓规格等关键参数,确保施工人员能够准确理解设计意图。

在材料选择方面,施工图应明确钢材牌号及其对应的力学性能指标。对于承重结构,常用的Q355B钢材需满足屈服强度≥355MPa、抗拉强度≥470MPa的要求。特殊环境(如腐蚀性环境或低温地区)还应注明韧性指标和防腐涂装要求。防火设计需依据《建筑设计防火规范》(GB50016)确定构件的耐火极限,并标注防火保护措施的具体做法。
二、施工图审查的核心内容
1.
结构体系合理性验证

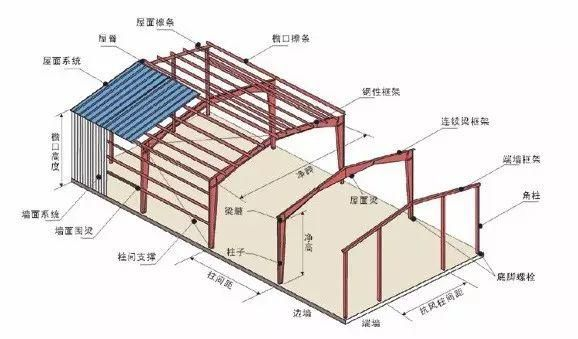

审查需重点关注结构传力路径的连续性和完整性。对于门式刚架、桁架等常见结构形式,需核对水平支撑和垂直支撑的布置是否形成稳定的空间体系。特别是抗震设防烈度7度及以上地区,应检查薄弱部位的加强措施是否满足规范要求。
2.
节点连接设计审查
节点设计应遵循“强节点弱构件”原则。高强螺栓连接需标注预紧力控制值(如M24螺栓终拧扭矩达620N·m)。焊接节点应明确焊缝形式、坡口尺寸及无损检测要求,对于现场安装焊缝,还需考虑施工可操作性。
3.
构件稳定性保障
压弯构件和受弯构件的稳定性计算是审查重点。需验证平面外稳定构造措施,如侧向支撑的间距是否满足长细比限值要求。对于桁架结构,应重点审查受压腹杆的稳定性设计,防止局部失稳导致结构破坏。
三、施工图深化设计的关键技术
深化设计阶段需解决以下技术难题:
- 构件分段优化:根据运输条件和吊装能力确定合理分段位置,如某工程将箱型柱分为15m、12m、13m三个运输段
- 节点细化设计:采用Tekla或Revit等BIM软件进行三维建模,避免管线与结构冲突
- 公差控制策略:明确加工与安装阶段的允许偏差,如柱脚锚栓位置偏差≤5mm,柱垂直度偏差≤H/1000且≤25mm
- 安装顺序模拟:通过施工过程分析确定最佳吊装流程,减少临时支撑用量
四、施工图常见问题与解决方案
1.
设计与施工脱节问题
部分施工图未充分考虑现场安装条件,导致节点无法施焊或螺栓无法拧紧。解决方案是在深化设计阶段引入施工单位的实践经验,采用基于制造和安装的设计(DFMA)方法。例如,某煤气化主厂房项目通过预拼装验证,发现并解决了17处节点冲突。
2.
防火防腐设计缺陷
常见问题包括防火涂料厚度不足、防腐涂层体系不匹配等。应根据使用环境选择适当的防护体系,如沿海地区采用“环氧富锌底漆+环氧云铁中间漆+聚氨酯面漆”的三层防护系统。防火设计应通过计算确定临界温度,选择合适的防火保护材料。
3.
荷载考虑不周全
特别是设备荷载、检修荷载等容易遗漏。工业厂房施工图应明确设备吊装孔洞位置及加固措施,并考虑未来设备更新可能增加的荷载。
五、数字化技术在施工图中的应用
BIM技术实现了钢结构施工图的三维可视化设计和碰撞检测。通过有限元分析软件(如ANSYS)进行复杂节点应力分析,优化应力分布。数字化交付平台可将设计参数直接传输至数控加工设备,实现构件精准下料。某大型工业厂房项目中,采用数字化技术后,构件加工误差控制在±2mm以内,安装效率提升30%。
六、施工图质量管控体系
1.
设计阶段控制
- 实行三级校审制度(设计、校对、审核)
- 关键节点进行专家论证
- 采用标准化图集保证设计一致性
2.
施工阶段控制
- 建立图纸会审制度,解决设计疑问
- 严格执行设计变更管理程序
- 完善竣工图编制规范
七、未来发展趋势
随着Q235/Q355时代逐渐过渡到更高性能钢材,施工图设计方法也将持续优化。基于性能的抗震设计和全生命周期成本分析将成为施工图设计的重要考量因素。智能化审查系统和自动化出图工具将显著提高设计效率和质量。
