钢结构防腐涂层厚度如何检测？——完整解析检测标准与流程

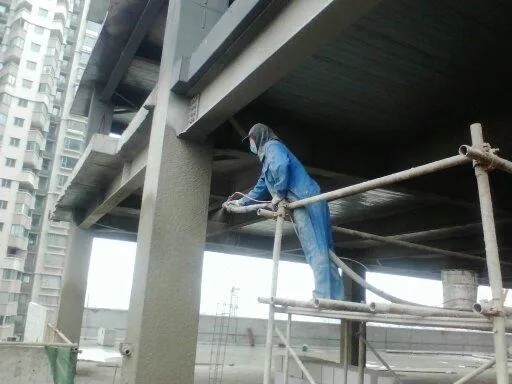

钢结构在现代建筑工程中具有强度高、自重轻、施工速度快等突出优势，但其耐腐蚀性较差，若防护不当会导致结构稳定性下降并引发安全隐患。防腐涂层作为钢结构防腐蚀的核心屏障，其厚度直接决定了防护效果与结构耐久性。本文将系统解答关于钢结构防腐涂层检测的核心问题，包括检测标准、方法流程、结果分析与质量改进措施。

一、为什么要进行钢结构防腐涂层厚度检测？

钢结构长期暴露于大气、潮湿或腐蚀介质环境中，易发生锈蚀问题。据统计，每年因钢结构腐蚀造成的经济损失十分可观，更严重的是会削弱结构承载力，缩短使用寿命。涂层厚度作为防腐体系的关键指标，过薄会导致防护不足，加速钢材腐蚀；过厚则可能引发涂层开裂、剥落，增加维修成本。通过科学检测可确保涂层达到设计厚度，是实现"可靠性、经济性、实用性"设计原则的重要环节。

二、检测依据哪些国家标准和规范？

钢结构防腐涂层厚度检测需严格遵循现行国家标准与行业规范：

• 主要标准：GB/T4956-2022《磁性基体上非磁性涂层厚度测量》和ISO19840-2018《色漆和清漆钢结构防腐涂层系统干膜厚度的技术要求》是厚度测量的基础依据
• 施工验收规范：《钢结构工程施工质量验收标准》GB50205-2020对涂层厚度验收提出明确要求
• 现场检测标准：GB/T50621-2010《钢结构现场检测技术标准》规定了包括防腐涂层厚度在内的现场检测项目与流程
• 国际参考：SSPC-PA2《涂层厚度测量程序》和ASTM标准也为检测提供技术补充

三、检测前需要做哪些准备工作？

1.检测设备选择与校准

应选用精度符合要求的数字式涂层测厚仪，如Elcometer456型设备（量程0-5000μm，精度±1%）。设备必须经法定计量机构校准合格，并在有效期内使用，校准证书需作为检测报告附件。

2.测点布置规划

按照"法"系统布置测点，通常在每10㎡表面设置9个测点（3×3矩阵）。需特别关注以下关键部位：

• 焊缝周边50mm范围
• 阴阳角过渡区
• 钢柱底部1.5m以下易积水区域
• 屋面排水天沟等特殊构造部位

3.环境条件控制

检测时环境温度宜在5℃-35℃之间，相对湿度不大于85%。应避免在雨雪、大风（风速>8m/s）或结露天气进行检测，以确保数据准确性。

四、具体的检测流程是什么？

1.表面预处理检查

检测前需确认钢结构表面已达到"油污、无锈迹、无灰尘、干燥洁净"。表面粗糙度宜控制在40-70μm范围内，这对涂层附着力有重要影响。

2.仪器操作步骤

• 开机预热并校准仪器至零位
• 将探头垂直放置于被测涂层表面
• 稳定后记录测量数值
• 每个测点应在直径30mm范围内测量3次取平均值

3.数据记录要求

除厚度值外，还需记录测点位置、环境温湿度、表面状况等信息。佛山华英高明学校项目检测中采用标准化记录表格，包括构件编号、检验部位、各测点数值及平均值等。

五、检测结果如何分析与评估？

1.厚度标准参考

常见涂层体系厚度要求：

• 底漆层：20-30μm（环氧富锌底漆）
• 中间漆：40-60μm（环氧云铁中间漆）
• 面漆层：60-80μm（聚氨酯面漆）

  整体涂层总厚度通常在120-250μm之间，根据防腐年限要求有所不同。

2.合格率统计方法

根据某工业厂房检测报告范例，合格率评估包括：

• 总体合格率（要求≥90%）
• 关键构件合格率（主梁、钢柱）
• 非承重构件合格率。

3.常见问题分类

六、影响涂层厚度准确性的因素有哪些？

1.施工工艺因素

• 无气喷涂压力波动（0.8-1.2MPa）会导致厚度差异
• 枪嘴移动速度不均（0.3-0.8m/s）影响厚度均匀性
• 涂层间隔时间控制不当会导致厚度累积异常

2.基材状态影响

• 表面粗糙度Ra值差异（检测值12.5-38.7μm）
• 焊缝打磨不彻底区域占比约7.2%
• 边缘棱角处涂层收缩明显

3.环境条件变化

检测日记录显示环境参数波动，如相对湿度变化范围达45%-85%，这会直接影响涂层固化与厚度测量。

七、检测不合格该如何处理与改进？

1.立即纠正措施

对于厚度不足区域（如某厂房3钢柱底部仅112-135μm），应采用冷涂锌进行补救，干膜厚度需≥80μm。对于厚度超标部位（如屋面排水天沟达278-342μm），需进行打磨修整至设计要求范围内。

2.施工控制优化

• 实施"三定"法：定压、定距、定速
• 建立每道涂层间隔时间控制表，参照ISO12944-7标准执行
• 增加中间过程检测频次，每道涂层干燥后即进行抽查。

3.长期质量保障

• 每年度进行10%抽样复测，建立涂层性能退化预测模型
• 结合附着力测试（按ASTMD4541）和腐蚀电位测量，构建完整的涂层质量评估体系。

八、涂层厚度与防腐寿命有何关系？

不同涂层系统的设计寿命存在显著差异：

• 醇酸类配套系统：2-3年设计寿命
• 丙烯酸面涂+环氧底漆：5-6年设计寿命
• 环氧富锌底漆+环氧云铁中间层+氯化橡胶面漆：6-8年设计寿命
• 环氧富锌底漆+厚浆环氧中涂+脂肪族聚氨酯面漆：10年以上设计寿命
• 无机富锌底漆+环氧中涂+氟碳涂料面漆：15年以上设计寿命。

正确的厚度检测与控制是确保涂层达到预期使用寿命的基础。涂层厚度检测不仅是一项技术任务，更是贯穿钢结构设计、施工、维护全周期的质量保障措施。

小编有话说

钢结构防腐涂层厚度检测是确保工程质量与安全的关键环节，需要严格遵循国家标准、使用合格仪器、按照规范流程操作。通过系统化的检测、分析与改进，可以有效提升钢结构的耐久性与安全性，为建筑项目的长期稳定运行提供可靠保障。
