桥梁钢结构图片在检测评估中的关键作用与常见问题解析

1.桥梁钢结构图片在检测中主要记录哪些内容？

桥梁钢结构图片主要用于记录结构的外观状态、病害类型和程度，以及施工过程中的关键细节。在检测评估中，图片能清晰捕捉锈蚀、变形、疲劳裂纹等常见问题。例如，钢板梁桥的铆钉孔边缘疲劳裂纹、钢箱梁纵肋与顶板连接处的焊缝缺陷，均可通过高分辨率图片进行量化分析。此外，图片还能辅助记录材性检测现场，如铆钉剪切试验和钢板拉伸试验，帮助技术人员对比历史数据，评估材料性能变化。通过系统拍摄，图片还能形成可视化档案，支持长期监测和数据比对，如在浙江路桥大修中，图片帮助确定了百年钢材的不适用性，指导了连接方式的调整。

2.如何通过桥梁钢结构图片识别常见病害？

通过桥梁钢结构图片识别病害时，需重点关注锈蚀、疲劳裂纹和连接件问题。锈蚀病害通常表现为钢板表面氧化和涂层脱落，图片可通过颜色变化和纹理细节量化锈蚀程度。疲劳裂纹则常见于应力集中区域，如钢桁梁的螺栓孔边缘或钢箱梁的横隔板挖孔处；这些裂纹在图片中多呈线性或网状扩展，需结合放大拍摄技术确保清晰度。连接件病害如铆钉松动或焊接缺陷，图片能记录位移和变形，辅助原因分析。在实际操作中，建议使用多角度拍摄和近景特写，例如在松浦大桥检测中，图片详细展示了船撞导致的失稳变形，为后续加固设计提供了直观依据。

3.桥梁钢结构图片在评估和决策中发挥什么作用？

桥梁钢结构图片在评估和决策中充当可视化证据，支持病害诊断和维修方案制定。通过对比历史图片，检测人员能追踪病害发展轨迹，评估结构退化速率。例如，在检测中，图片可结合有限元模型验证，帮助识别设计缺陷，如优化H型钢截面以降低自重。此外，图片还能用于司法鉴定和质量纠纷解决，如云南省桥梁检测案例中，图片作为关键证据，协助法院处理道路工程争议。在决策层面，图片数据能集成到腐蚀预测模型中，指导防护措施延长结构寿命。

4.拍摄桥梁钢结构图片时需要注意哪些技术要点？

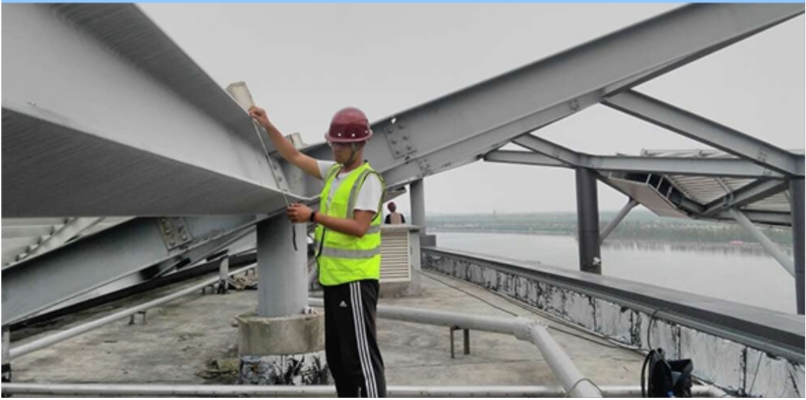

拍摄桥梁钢结构图片时，需确保光线充足、角度多样且分辨率高，以准确反映结构细节。建议使用专业相机或无人机进行高空拍摄，覆盖整体和局部区域。对于隐蔽部位如纵肋与顶板连接处，应采用内窥镜或特殊镜头辅助，避免遗漏疲劳裂纹。同时，图片应标注时间、位置和病害描述，便于后续分析；例如在钢桥检测中，疲劳裂纹的量化需结合尺度参照物，确保数据可比性。在安全方面，需制定交通组织方案，防止检测过程中意外发生。

5.桥梁钢结构图片在实际工程中有哪些应用案例？

在实际工程中，桥梁钢结构图片广泛应用于检测、维修和科研。以上海松浦大桥为例，图片记录了典型病害如船撞变形和铆钉连接问题，支撑了EPC模式下的工程决策。在钢箱梁桥检测中，图片帮助识别了纵肋拼接处的横向裂纹，这些裂纹源于焊接熔透不足和应力集中。此外，图片还用于材料性能研究，如通过X射线荧光光谱分析钢材化学成分，结合图片验证元素含量与力学性能的关系。这些案例表明，图片不仅是记录工具，更是推动技术创新的重要载体。
