钢结构钢柱垂直度怎么测？从传统经纬仪到三维扫描全解析

一、基础概念篇

1.什么是钢柱垂直度？其控制标准如何界定？

钢柱垂直度指柱体轴线与理想铅垂线的偏差程度，包括单节柱垂直度和主体结构整体垂直度两个维度。根据《钢结构工程施工质量验收规范》（GB50205），单节柱垂直度允许偏差为H/1000（H为柱高），且不应大于25mm；整体垂直度需通过多节柱累计偏差代数和判定，避免出现单向鼓肚或缩肚现象。实际施工中，南京新地中心等项目通过实时测量将垂直度控制在8mm以内，显著优于规范要求。

2.垂直度偏差会产生哪些具体影响？

偏差超限将导致三大核心问题：首先，柱顶标高累积误差会引发梁柱节点连接困难，降低高强度螺栓过孔率；其次，改变结构受力路径，在地震或风荷载作用下加剧应力集中；此外，在异形幕墙等装饰工程中，会造成接缝不均匀等观感缺陷。特别是在地基不均匀沉降区域，整体垂直度单向偏移可能进一步恶化结构安全状态。

二、测量方法技术篇

3.传统测量方法有哪些操作要点？

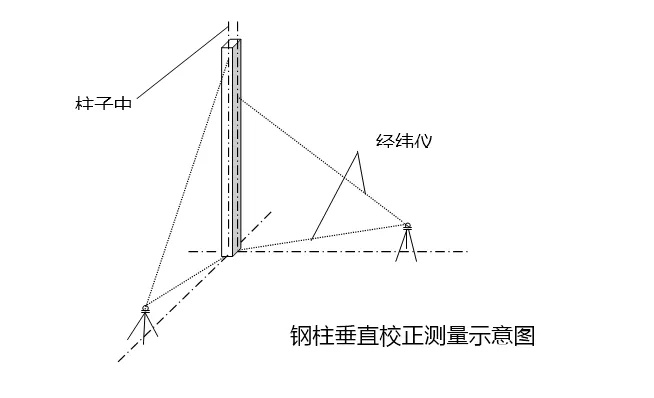

经纬仪双方向测控法是最经典的方式：在柱身相互垂直方向架设两台经纬仪，照准柱顶侧面中心点投影，比较其与柱底对应点的偏差值。该方法需满足视线通视条件，仪器架设偏离轴线角度不宜超过15度。另一种简易方法是吊线坠配合钢尺测量，通过制作专用定位工具将线坠固定在柱顶端，在柱底直接读取偏移量。这些方法虽然成本较低，但受环境制约明显，在超高层测量中效率有限。

4.现代高精度测量技术如何突破传统局限？

免棱镜全站仪实时测量工法代表了技术革新方向：通过测量钢柱立面特征点三维坐标，利用计算机程序间接计算中心偏移量与扭转偏差。该技术具备三大优势：一是减少轴线放样时间，通过建立钢柱理论位置数据库实现快速比对；二是采用非接触测量，有效解决高空棱镜安装难题；三是通过数据线实时传输，将结果反馈时间从传统方法的数小时缩短至分钟级。

5.三维激光扫描技术在垂直度检测中有何特殊价值？

该技术通过全场景覆盖实现突破性进展：其亚毫米级精度（可达±1mm）满足异形结构的严苛要求。在某汽车厂房项目中，扫描显示钢梁最大偏差仅5mm，为改造提供精准依据。相较于全站仪的单点测量，三维扫描能一次性获取数千平方米点云数据，同时记录三维坐标与色彩信息，生成可与BIM模型直接比对的三维数字模型。

三、操作流程与质量控制篇

6.钢柱垂直度校正的具体工艺流程是什么？

完整的控制流程包含六个关键环节：始于控制点埋设与传递，接着安置全站仪测量特征点坐标，通过专用程序分析计算后，将校正信息及时传递操作人员，在钢柱校正后需重复观测直至达标。关键控制点包括：柱底灌浆前的最终复核、日照与气候条件记录（上午/下午差异）、以及焊接完成后的稳定性验证。

7.单节柱与整体垂直度控制如何协调？

每节钢柱安装时应力求垂直，但需考虑后续焊接变形的预补偿。在允许偏差范围内，可采取反向调整策略——若预测上层焊接会引起正向偏移，则在当前节柱人为设置负向偏差。通过分析各安装层柱头偏移方向，为上一节柱安装提供调整依据，形成“摆动上升”的理想状态。

8.特殊工况下有哪些创新测量工具？

针对模板检查等场景，可制作简易检测工具：利用废旧模板加工成带标尺的装置，上部横杆固定吊线，垂直放置时直接读取偏差值。此类工具将传统需2人配合的作业简化为单人操作，既提升效率又降低高空作业风险。

四、标准规范与验收篇

9.垂直度验收的强制性标准有哪些？

除GB50205基本规范外，还需参照《钢结构焊接规范》（GB50661）对焊接变形的约束要求，以及《焊缝无损检测技术规范》（GB/T11345）对节点区域的特殊规定。验收时特别注意：整体垂直度判定必须基于多节柱累计偏差代数和，仅依据末节柱偏移作判断属于典型错误。

10.测量数据异常时应采取哪些处理措施？

当偏差超过允许值50%时，需启动三级响应机制：首先检查控制点传递精度，其次复核仪器架设稳定性，最终评估是否需要调整柱底就位偏差。对持续单向偏移的情况，应重点排查地基不均匀沉降与日照温差的影响机理。

五、技术发展展望

11.未来垂直度测量技术将呈现哪些趋势？

智能化与集成化成为明确方向：基于5G传输的实时监测系统可实现毫米级动态预警；BIM与三维扫描的结合使虚拟预拼装成为可能，某项目通过该技术提前发现12处结构变形，节省工期30%。同时，多传感器融合技术（如全站仪+GPS+惯性导航）将在超高层连续作业中发挥更大作用。
