焊接探伤检测是什么？如何确保钢结构安全寿命？

一、焊接探伤检测的基本原理与方法

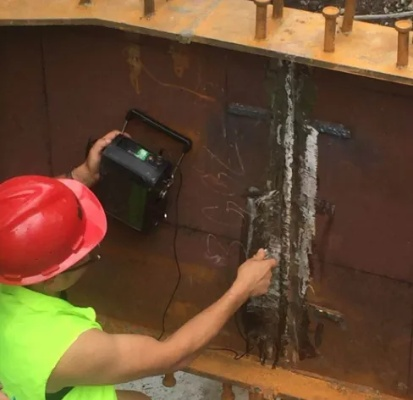

焊接探伤检测是通过非破坏性手段评估焊缝质量的技术体系，其核心在于利用物理场与材料相互作用的原理识别缺陷。涡流检测基于电磁感应现象，当载流探头靠近导电焊管时，工件表层感应出的涡流场会因缺陷存在发生畸变，通过分析阻抗变化即可定位表面裂纹与夹杂物。超声波检测则依赖高频声波在金属中的传播特性，通过接收反射回波的时间差与振幅判断内部气孔、未熔合等缺陷的深度与尺寸。磁粉检测利用铁磁性材料磁化后缺陷处产生漏磁场的特性，吸附磁粉形成可见痕迹，特别适用于表面裂纹检测。这些方法的选择需结合材料特性、缺陷类型与检测标准，例如承压管道优先采用涡流与超声复合方案，而对表面应力集中区域则需结合磁粉验证。

检测设备需满足严格的技术参数。涡流探伤仪探头频率需匹配管材电磁特性，超声波设备需配备5MHz以上高频探头以确保分辨率，磁粉装置则要求磁场强度足以穿透焊缝熔合线。所有设备必须定期通过CSK-IA试块等标准器具校准，建立从探头磨损度到电缆屏蔽性能的全流程维护档案。

二、探伤检测的标准流程与质量控制

规范的检测流程始于施工准备阶段。检测人员需对焊管表面进行机械打磨与化学清洗，彻底清除油污、氧化层及飞溅物，确保探头耦合稳定。根据GB/T11345-2013标准，检测区域应覆盖焊缝主体及两侧热影响区，对T型接头、管座角焊等应力集中部位实施加密扫描。在检测执行环节，探头推进需保持恒定速度与压力，对曲率变化管段采用多轴扫查装置，结合相位分析技术区分结构噪声与真实缺陷信号。

数据分析需建立多维判定体系。超声波检测中，需综合评估回波幅度、缺陷指示长度与波形特征：气孔通常显示为尖锐孤立回波，未熔合缺陷则呈现连续较低振幅，而裂纹特征表现为动态扫查时波峰快速升降。对于超标缺陷（如长度超过壁厚1/3的裂纹），应立即启动不合格品控制程序，在焊缝表面喷涂红色标记并记录位置坐标，要求施工单位按《焊接修复工艺规程》进行碳弧气刨清除与重新焊接。所有检测数据需实时录入数据库，形成包含缺陷分布图、信号波形与金相分析的综合报告链。

三、常见缺陷类型与成因深度解析

焊接缺陷根据形态特征可分为体积型与面积型两大类。气孔属于典型体积缺陷，多因保护气体纯度不足或流量设置不当导致空气混入熔池，其危害程度取决于密集程度与分布位置，若在管壁受压区形成链状气孔群，将使疲劳强度降低40%以上。未熔合与未焊透属于面积型缺陷，主要源于焊接电流过低或焊速过快，导致母材与焊缝金属未能完全结合，这类缺陷在交变载荷下极易扩展为贯穿性裂纹。

裂纹作为最危险的缺陷类型，按成因可分为结晶裂纹与延迟裂纹。结晶裂纹产生于凝固过程的脆性温度区间，与硫磷杂质偏析直接相关；延迟裂纹则源于氢致脆化效应，常发生在焊后冷却阶段。近期某钢结构厂房检测数据显示，在1200米抽检焊缝中发现的3处不合格缺陷，有2处为焊趾延迟裂纹，均与焊条烘干不充分导致的扩散氢超标有关。材料因素同样不容忽视，当母材碳当量超过0.45%时，淬硬倾向显著增加，需采取预热与后热措施才能避免裂纹产生。

四、检测人员资质与能力建设路径

无损检测人员需持证上岗，根据中国无损检测学会（CHSNDT）要求，UT/MTII级认证需完成480小时以上专业培训并通过理论实操双项考核。在日常能力保持方面，检测人员应每月进行典型缺陷图谱识别训练，每季度参与能力验证测试，重点提升对叠加信号、渐变缺陷的判别能力。实践表明，采用案例教学与虚拟仿真相结合的模式，可使缺陷识别准确率提升25%以上，这在2025年集团公司无损检测竞赛中得到验证。

先进检测机构已建立“测-评-改”循环提升机制。通过收集历史检测数据构建缺陷预测模型，能够提前识别工艺偏差趋势，例如当焊接电压波动超过±5%时，气孔发生概率将增加3.7倍。同时推行师徒责任制，由资深检测师带领新人完成从设备校准到报告编制的全流程实训，这种模式在某探伤车间实践中使新人独立上岗周期缩短至原周期的60%。

五、技术创新与行业发展趋势

焊接探伤技术正朝着智能化、数字化方向快速发展。多传感器融合系统已成为前沿研究方向，通过同步采集电弧声纹、红外热像与等离子光谱数据，结合人工神经网络模型实现焊接质量的实时预测与调控。在图像处理领域，基于深度学习的视觉检测系统已能自动识别0.1mm级别的贴片元件焊点缺陷，大幅降低人工目检的漏判率。自动化检测装备也取得突破，六轴机械臂搭载相控阵探头可实现复杂曲面焊缝的全覆盖扫描，检测效率较传统方法提升5倍以上。

标准体系持续完善，2025年实施的GB50205-2020版强化了对疲劳敏感结构的检测要求，明确重要受力焊缝的抽检比例从20%提高至30%。为应对高温、腐蚀等极端工况，新型导波检测技术逐步应用，其单点激励即可评估数十米管段的整体状况，特别适用于在役管线的快速筛查。未来五年，随着数字孪生技术在检测领域的渗透，构建虚拟与现实交互的焊缝质量监控平台将成为行业标准配置。
