隔层钢结构施工图有哪些关键要点？设计规范全解析

一、隔层钢结构施工图包含哪些核心内容？

隔层钢结构施工图是深化设计阶段的输出成果，需全面反映结构布置、构件连接、加工工艺及安装要求。其主要内容涵盖以下方面：

1.

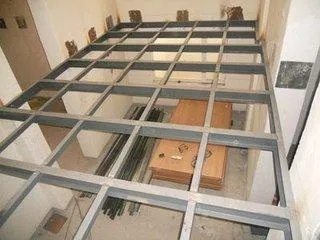

结构布置图

需明确主梁、次梁、柱网定位及跨度尺寸，标注钢结构与原混凝土结构的连接关系。例如在框架结构中，新增钢圈梁应通过化学锚栓与原有框架柱连接，避免荷载传递至非承重墙体。

2.
节点详图

包括梁柱连接、主次梁铰接、拼接节点等。例如主梁与柱宜采用腹板螺栓连接、上下翼缘不焊的铰接做法，仅传递轴向力，减少对原结构的影响。

3.
构件加工图

标注钢材材质、截面尺寸、坡口形式、焊接符号等。例如H型钢梁需根据受力特点优化截面，降低结构自重并满足刚度要求。

4.
安装与检测要求

需规定吊装顺序、临时支撑设置、高强螺栓终拧扭矩值、焊缝无损检测比例等。

二、施工图设计中哪些细节易被忽视？

1.
荷载传递路径设计

所有新增荷载应明确传递至原结构框架柱，避免依赖砖墙或楼板受力。设计中需验算柱底压力及基础承载力，防止不均匀沉降。

2.
防腐与防火措施

钢结构在潮湿环境中易锈蚀，需在图中注明涂层体系（如底漆+中间漆+面漆）及干膜厚度。对于防火要求，需依据GB50016标注防火涂料厚度与构造。

3.
连接节点抗震设计

在强震区，节点应具备一定延性。例如梁腹板连接采用长圆孔螺栓，允许轻微位移，避免脆性破坏。

三、施工图如何协调现场安装条件？

1.
构件分段与运输

设计需考虑工厂加工能力与运输限制，对超长构件进行合理分段，并在图中标注现场拼接节点做法。

2.
与设备管线的避让

在梁腹板开洞时，需复核截面削弱后的承载力，并按规定补强。洞口边缘宜设置加劲肋，防止局部失稳。

四、施工图审核重点有哪些？

1.
强制性条文符合性

检查图中荷载取值、稳定性验算、焊缝等级是否满足《工程建设标准强制性条文》要求。

2.
材料与工艺一致性

核对钢材牌号、焊材型号、高强螺栓性能等级与设计规范的一致性，如Q355B钢材需附力学性能及化学成分报告。

五、隔层钢结构施工有哪些常见误区？

1.
误将次梁与主梁刚性连接

次梁与主梁应采用铰接，仅传递剪力。若错误焊接上下翼缘，将导致主梁承受额外弯矩，影响结构安全。

2.
轻视现场焊接质量控制

施工图应明确现场焊接工艺评定（WPS）及无损检测比例，避免未焊透、裂纹等缺陷。

六、如何通过施工图优化提升施工效率？

1.
采用标准化节点

对重复出现的连接节点（如铰接、拼接）推行标准化设计，减少现场修改，加速安装进度。

2.
引入BIM技术进行碰撞检查

利用三维模型提前发现钢梁与管道、桥架的空间冲突，并在施工图中预先调整，减少返工。
