钢结构基础短柱如何设计与施工？详解核心要点

Q1：什么是钢结构基础短柱？它在整体结构中起什么作用？

钢结构基础短柱指埋置在地基混凝土内、顶部用于固定钢柱的混凝土柱体，高度通常不超过1米，截面尺寸较钢柱底部扩大约一倍。其核心作用包括：将钢柱荷载均匀传递至地基垫层，避免应力集中；通过精确调平保证钢柱垂直度，为后续安装提供准确对接基础。实践中，短柱相当于钢结构的“腿部支撑”，其稳定性直接决定上部结构安全。

Q2：施工前需完成哪些关键准备工作？

1.
图纸会审与技术交底：需核查短柱高度、钢筋型号（如HRB400E）、间距及混凝土标号（C30/C35）等设计参数。

2.
现场放线定位：采用全站仪依据CAD坐标在地面标定短柱中心点，辅以钢钎十字标记与白灰线，确保位置误差小于允许范围。

3.
材料质量控制：钢筋需查验质保书与力学性能报告；模板要求板面平整无变形，防止混凝土成型表面不平整。

Q3：钢筋配置中直锚与弯折如何选择？有何注意事项？

• 选择依据：当短柱高度满足直线锚固长度时，竖向钢筋可采用直锚；若空间受限或设计需求，则需采用90°或180°弯钩。
• 碰撞规避：竖向钢筋弯折时易与地脚锚栓冲突，需优先保证锚栓位置，通过钢筋错位或截断搭接解决。需参考《22G101》图集，结合力传递路径（钢柱→锚栓→钢筋→基础）确定合理构造。

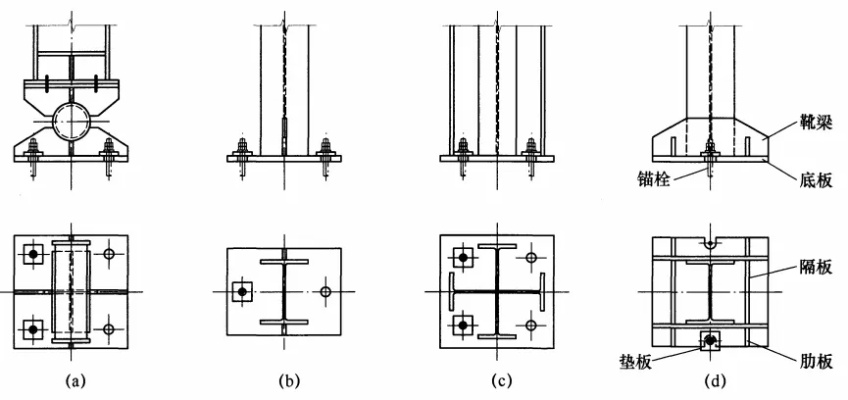

Q4：地脚螺栓预埋施工有哪些技术要点？

1.
定位辅助：采用工厂预制钻孔钢模与模板面中线点对齐，精确固定螺栓位置。

2.
标高控制：检查螺栓下端第一丝扣标高，并焊接固定于钢筋网。

3.
过程防护：浇筑混凝土时需全程监测，螺栓螺纹用防护套包裹，防止移位或损伤。

Q5：短柱施工质量需检测哪些关键项目？

• 材料性能：钢材强度通过硬度测试或取样拉伸试验验证，化学成分需符合牌号要求。
• 几何尺寸：检测柱垂直度偏差（允许值H/1000且≤25mm）、截面尺寸误差及局部变形。
• 节点连接：检查螺栓预紧力（扭矩扳手检测）、焊缝尺寸及锚栓安装精度。

Q6：常见施工问题及解决措施有哪些？

• 钢筋与锚栓冲突：通过BIM技术提前模拟排布，优化弯折角度或调整锚栓位置。
• 混凝土浇筑缺陷：若模板不平整会导致柱面波浪形变形，需选用厚度≥18mm多层板并加强支护。

Q7：短柱设计与施工需遵循哪些核心规范？

主要依据《钢结构设计规范》（GB50017）、《混凝土结构设计规范》（GB50010）及《钢结构工程施工质量验收标准》（GB50205）。对于抗震设防项目，还需满足《建筑抗震设计规范》（GB50011）中关于锚固长度与节点构造的要求。
