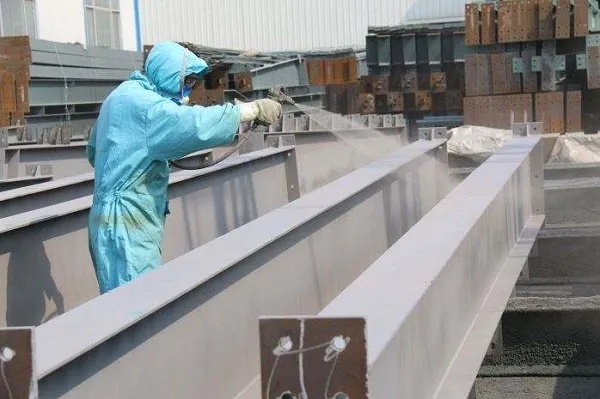

钢结构防腐涂料需要复检吗？需要，以确保防腐效果及安全

引言

钢结构在建筑和工业领域应用广泛，但其耐腐蚀性较差，裸露表面易受环境因素影响而锈蚀，缩短使用寿命并威胁结构安全。防腐涂料作为关键防护层，其质量直接影响钢结构的耐久性。本文将围绕“钢结构防腐涂料是否需要复检”这一核心问题，以FAQ形式系统解答复检的必要性、标准、周期、方法及常见问题，帮助工程人员规范操作。

常见问题解答

1.钢结构防腐涂料为什么需要复检？

复检是确保涂料性能符合设计要求的重要手段。施工完成后，涂层可能存在的麻点、起泡、流挂、脱层等缺陷，需通过复检及时发现并修复。防腐涂料的防护效果依赖于涂层的完整性，若涂层厚度不足或均匀性差，会导致局部腐蚀加速，影响整体结构稳定性。例如，某工业厂房检测中，钢柱底部涂层厚度仅112-135μm，低于150μm最低要求，需局部补涂以避免安全隐患。复检还能验证涂层的理化性能，如附着力、硬度和耐腐蚀性，确保其在恶劣环境下有效服役。

2.复检的主要依据标准有哪些？

复检需遵循国家及行业标准，包括《钢结构工程施工质量验收标准》(GB50205)，其中规定涂层厚度应符合设计，无要求时室外干漆膜总厚度不小于150μm，室内不小于125μm，允许偏差-25μm。此外，《色漆和清漆漆膜厚度的测定》(GB/T13452.2)和《磁性基体上非磁性涂层厚度测量》(GB/T4956-2022)提供了详细的检测方法。对于特殊环境如海洋工程，需依据《海港工程钢结构防腐蚀技术规范》(JTJ230)等更严格的标准执行。

3.复检内容包括哪些方面？

复检涵盖涂层外观、厚度和理化性能三部分：

• 外观检查：目视或借助放大镜检测涂层表面是否存在麻点、起泡、流挂或脱层现象，这些缺陷会降低防腐效果。
• 厚度检测：使用磁性测厚仪或涡流测厚仪测量干膜厚度，确保达到设计值。例如，检测点需按网格法布置，每10㎡表面设置9个测点，重点检查焊缝周边、阴阳角等易出问题区域。
• 理化性能测试：评估附着力（如划格法）、硬度、耐磨性、耐候性和耐腐蚀性等项目，必检项包括不挥发分中金属锌含量（对于富锌底漆）和耐冲击性。在实际案例中，附着力不足可能导致涂层过早剥离，需在复检中重点验证。

4.复检周期如何确定？

复检周期取决于钢结构类型和使用环境。一般来说，在使用中的钢结构，建议每年复检一次，以监测涂层老化或损坏情况。对于重大工程或高腐蚀风险区域，如化工厂或沿海设施，周期可缩短至半年。复检的主要目的是及时发现表面损坏、脱落或剥落，并采取修复措施，防止性能退化引发事故。例如，定期复检可结合年度维护进行，对厚度不足区域采用冷涂锌补救，确保长期防护。

5.检测点应如何科学布置？

检测点布置需代表性和均匀性。平面构件（如钢梁、钢柱）每10㎡不少于3个点，每个点测量3次取平均值。复杂部位如节点、焊缝和拐角处，由于施工难度大易出现厚度不均，应增加至每处不少于5个点。检测时需远离构件边缘（距离不小于50mm），避免边缘效应影响精度。在佛山某学校项目检测中，采用随机抽查方式，对钢柱和钢梁分别设置多测点，确保数据全面反映涂层状况。

6.复检常用哪些仪器设备？

主要仪器包括磁性测厚仪和涡流测厚仪。磁性测厚仪适用于钢铁基体上的非磁性涂层，基于磁吸力原理工作，量程0-5000μm，精度可达±1μm，适合现场快速检测。设备需定期校准，如使用Elcometer456型数字式涂层测厚仪，校准证书需有效期内，以保证测量准确性。检测前，应对仪器进行预热和标准厚度片校准，确保读数稳定可靠。

7.施工工艺对复检结果有何影响？

施工工艺不当易导致涂层缺陷。例如，无气喷涂压力波动（0.8-1.2MPa）或枪嘴移动速度不均（0.3-0.8m/s）可能造成厚度差异。环境因素如温湿度变化（相对湿度45%-85%）会影响涂层干燥和附着，进而影响复检合格率。建议实施“三定”喷涂法（定压、定距、定速），并建立每道涂层间隔时间控制表，以优化施工质量。

8.复检中发现常见问题及如何处理？

常见问题包括厚度不足、厚度超标和均匀性差：

• 厚度不足：占5.7%，高风险，需局部补涂，如使用冷涂锌材料增加干膜厚度≥80μm。
• 厚度超标：占3.0%，中风险，可能引发开裂，需打磨修整。
• 不均匀性：占8.4%，低风险，建议监控观察，并增加中间过程检测频次。在复检报告中，这些问题应分类统计，并给出具体处理建议，以确保涂层性能恢复。

9.复检报告的组成部分有哪些？

完整复检报告包括工程概况、检测依据、仪器信息、测点布置、数据分析和改进建议。报告应附检测点位图、原始记录和校准证书，有效期通常至下一年度，重大维修后需重新检测。例如，某检测报告通过量化分析涂层厚度分布，指出关键区域如连接节点需重点监控，并结合附着力测试构建评估体系。

10.如何通过复检提升工程质量？

复检不仅是对涂层现状的评估，更是质量优化契机。建议引入自动化喷涂系统，减少人为误差；采用红外热成像辅助厚度评估，提高检测效率；建立涂层厚度BIM模型，实现数字化管理。此外，加强施工过程控制，如确保基材清洁度符合要求，能显著提高复检合格率。定期复检结合数据预测模型，可有效延长钢结构寿命，保障工程安全。
