钢结构油漆厚度如何规范？关键指标与检测要点详解

一、国家标准对钢结构油漆厚度有哪些基础要求？

钢结构防腐涂装厚度的控制需遵循《钢结构工程施工质量验收标准》GB50205-2020的强制性规定。该标准要求涂层厚度必须符合设计文件要求，且涂装前应对钢材表面进行除锈等级评定，确保表面处理质量达标后方可施工。对于常规环境中的钢结构，防腐涂层总厚度通常设计在120μm至300μm之间，特殊腐蚀环境可能要求达到500μm以上。检测时需根据构件类型（如钢梁、钢柱）划分检测单元，每个构件抽检比例不低于10%，且每件至少选取5个测点进行厚度测量。

二、不同涂装类型的厚度标准有何差异？

1.

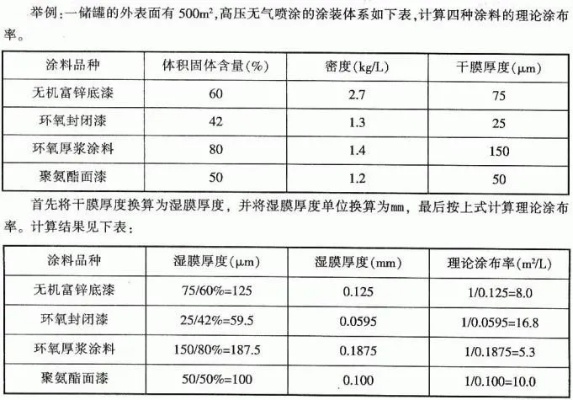

底漆厚度控制

环氧富锌底漆作为常用防锈漆，其干膜厚度一般要求为60μm至80μm。若底漆厚度不足，会导致钢材基底锈蚀扩散；过厚则易引起龟裂或附着失效。施工中需采用配套稀释剂，保证涂层流平性，避免流坠现象影响厚度均匀性。

2.
中间漆与面漆的协同厚度

云铁中间漆通常设计厚度为100μm至150μm，其主要作用是增强屏蔽效应并平整基面。面漆厚度通常控制在50μm至70μm，既需保障耐候性，又要避免因超厚导致成本浪费。例如在佛山华英学校项目中，钢梁涂层厚度实测值在284μm至312μm区间，均符合设计要求。

3.
防火涂料的特殊厚度规范

薄涂型防火涂料厚度范围为0.2mm至0.7mm，耐火极限达0.5至1.5小时；厚涂型需达到0.8mm至2.0mm，耐火极限最高可至3小时。需注意防火涂料与防腐涂层的总厚度协调，避免相互干扰。

三、涂层厚度检测的具体方法与合格判定如何执行？

1.
检测仪器与标准

应使用符合《磁性基体上非磁性覆盖层覆盖层厚度测量磁性法》GB/T4956-2003的涂层测厚仪。测量前需采用标准片校准仪器，确保误差小于±3μm。对于曲面构件，需选择探头曲率半径匹配的专用探头。

2.
测点布置原则

根据GB50205-2020要求，每个检测单元应涵盖构件的不同部位（如端部、中部、连接处）。以钢柱为例，应在1m高度区间内环形布置5个测点，避开焊缝、棱角等特殊区域。实测案例显示，钢柱GZ1的5个测点厚度为286μm至312μm，平均值为290μm至303μm，均满足设计要求。

3.
数据记录与判定

检测结果需记录每个测点的原始数据，并计算平均值。当85%以上测点厚度不低于设计厚度的90%，且最小值不低于设计厚度的80%时，可判定为合格。若发现厚度异常，应在相邻位置补充测点。

四、施工过程中影响涂层厚度的关键因素有哪些？

1.
表面处理质量

钢材表面除锈等级不达标（如未达到Sa2.5级）会直接导致涂层附着失效，即使厚度达标也会引发行人锈蚀。标准要求除锈后6小时内必须完成首道底漆施工，防止二次生锈。

2.
涂装工艺控制

喷涂时喷枪移动速度、距离和角度均会影响厚度均匀性。对于复杂节点部位，应采用刷涂辅助保证边缘覆盖。施工环境温度需控制在5℃至38℃之间，相对湿度不大于85%。

3.
材料配套性

底漆与面漆的配套性不足会导致“咬底”现象，使涂层厚度无法稳定保持。案例表明，误涂在摩擦面上的油漆会降低连接强度，需严格禁止。

五、如何通过质量管理确保涂层厚度持续达标？

1.
过程监控体系

建立从材料进场、表面处理、分层涂装到最终检测的全流程记录。每道涂层施工后需进行表干检测，确保无流挂、漏涂后再进行下一道工序。

2.
验收文档管理

检测报告需包含构件编号、测点位置、设计厚度、实测值及判定结论，并经建设、监理、施工三方确认。如发现厚度不足，应立即启动整改程序，采用复涂或局部补涂方式修正。

3.
技术培训与创新

定期对涂装人员进行标准规范培训，推广新型测厚仪器的使用。在重大项目中可引入大数据分析，建立厚度变化预测模型，实现前瞻性质量控制。
