钢结构除锈等级标准SA2.5和ST3分别代表什么？喷砂与手工除锈的终极选择

1.SA2.5和ST3除锈等级具体定义是什么？

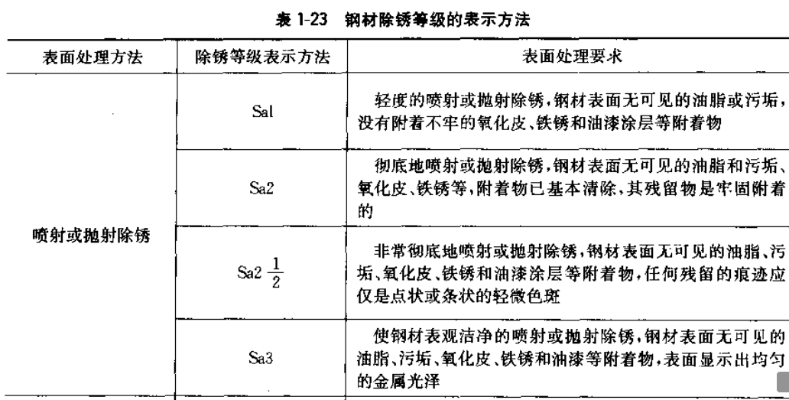

SA2.5级属于喷射或抛射除锈中"非常彻底"等级，要求钢材表面无可见油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，任何残留痕迹仅显示点状或条纹状轻微色斑。ST3级则是手工和动力工具除锈的最高等级，要求表面无可见污染物，且底材显露部分应具有明显金属光泽。这两种等级分别代表了机械除锈和手工除锈领域的质量巅峰，在钢结构防腐工程中具有不可替代的地位。

2.这两种除锈等级的技术要求有何差异？

SA2.5级需要通过抛丸除锈或喷砂除锈设备实现，依靠钢丸或石英砂在高速冲击下形成均匀的抛射凹痕，表面粗糙度适中，为后续涂层提供理想附着基础。ST3级则依赖砂轮机、钢丝刷、动力砂纸盘等工具，通过人工操作达到除锈效果，其表面粗糙度较不均匀，但对边角、焊缝等复杂部位适应性更强。环境湿度对SA2.5作业有严格要求（需小于85%），而ST3在此方面限制相对较少。

3.达到这些等级各需要采用什么除锈方法？

SA2.5级主要采用抛丸除锈（使用铸铁丸或钢丝切丸）和喷砂除锈（使用河砂、海砂或人造砂）两类机械除锈方法。其中钢丝切丸因其带尖角表面而除锈效果更佳，使用寿命也更长。ST3级则采用手工和动力工具除锈，包括砂轮机、铲刀、钢丝刷、砂布等工具的组合使用。在实际工程中，通常优先选用SA2.5级除锈，只有在机械除锈无法实施的特殊部位才考虑采用ST3级。

4.SA2.5与ST3分别适用于哪些腐蚀环境？

SA2.5级适用于中高等腐蚀环境，包括工业大气环境、沿海地区以及化学污染区域，能够满足大多数防腐涂料体系的基底要求。ST3级一般适用于轻度至中度腐蚀环境，或作为机械除锈的补充处理。根据《建筑钢结构防腐蚀技术规程》，不同腐蚀环境对应不同的除锈等级要求，C4及以上腐蚀环境必须采用SA2.5或更高级别的除锈标准。

5.除锈等级如何影响涂层使用寿命？

表面处理质量直接影响涂层保护效果，据统计，除锈质量因素在涂层失效原因中占比高达49.5%。SA2.5级除锈后配合合适的涂料体系，在中等腐蚀环境下可达10-15年的防护寿命。ST3级在相同条件下通常只能维持5-10年的防护效果。达到Sa2.5级的表面粗糙度能使涂层附着力提高30-50%，显著延长维护周期。

6.验收时如何判别是否达到标准？

验收主要采用观察比对标准照片的方法，SA2.5级要求任何残留痕迹仅限于点状或条纹状轻微色斑。ST3级除满足无污染物要求外，还必须确认底材显露部分具有清晰的金属光泽。同时需检查表面粗糙度是否均匀，无焊渣、毛刺、油污等杂质。对于大型项目，应按照《涂覆涂料前钢材表面处理表面清洁度的目视评定》标准进行系统化检验。

7.不同涂料对除锈等级有什么具体要求？

常规油性涂料（如红丹油性防锈漆、醇酸底漆）对除锈等级要求相对宽松，通常St2级即可满足。高性能涂料（如环氧富锌、无机富锌）则必须采用Sa2.5级或更高级别的除锈处理。氟碳涂料、聚硅氧烷面漆等重防腐体系，其配套底漆通常要求基底达到Sa2.5级。设计选择涂料时应根据预期的防腐年限确定相应的除锈等级。

8.工程中如何合理选择这两种除锈等级？

新建钢结构工程在条件允许时应优先选用SA2.5级除锈，确保长效防护。维修工程或局部修补时，可根据实际情况选用ST3级除锈。复杂节点、焊缝位置等机械除锈难以处理的部位，可采用ST3级作为补充处理。成本方面，SA2.5级处理费用较高但防护效果优异，ST3级成本较低但适用场合有限。

9.除锈等级不达标会产生什么后果？

除锈等级不足会导致涂层提前失效，出现起泡、剥落、锈蚀等问题。在盐雾环境下，SA1级除锈的涂层寿命可能比SA2.5级缩短60%以上。残留的锈蚀物会继续发展，逐步破坏涂层完整性，最终导致钢结构腐蚀加速。

10.这些等级标准在国际上有何对应关系？

SA2.5级相当于国际标准ISO8501-1中的Sa2.5级，以及美国标准SSPC-SP10级别。ST3级对应ISO标准的St3级，在实际质量控制中具有全球通用性。随着"一带一路"项目推进，国内钢结构工程越来越多地采用国际通用的除锈等级标准，确保海外项目的质量控制一致性。
