钢结构门式刚架是什么？现代建筑的核心结构体系解析

一、基本概念与定义

问：钢结构门式刚架的基本定义是什么？

答：钢结构门式刚架（简称门式刚架）是以门式刚架为主承重结构，配套轻型围护系统的单层钢结构体系，可承载不大于20吨桥式吊车或3吨悬挂起重机，适用于A1-A5工作级别的工业与民用建筑。该结构采用焊接实腹I型截面，包含斜梁与柱组件，可分为无内柱净跨和有内柱多跨两种型式，以适应不同的跨度需求。

问：门式刚架在建筑结构体系中的定位如何？

答：门式刚架属于平面受力体系，是轻钢结构建筑中的核心解决方案。通过不同高度、跨度的刚架单元进行组合，能够灵活多变地满足不同建筑的需求，其立面布置可以高低错落变化，平面布置几乎不受限制，既可设计成等截面方便制作，也可设计成适应弯矩图的变化。

二、结构系统组成

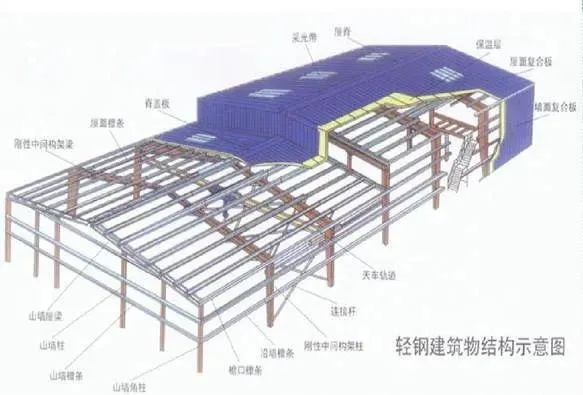

问：门式刚架的主要结构系统包括哪些部分？

答：门式刚架的结构系统可分为四个主要部分：

1.
主结构系统：包括门式刚架（核心承重单元）、吊车梁系统（专为吊车荷载设计）以及支撑体系（屋面+柱间支撑构成抗侧力系统）。

2.
次结构系统：主要由檩条和墙梁组成，采用C/Z型薄壁钢骨架，集成了围护结构与受力功能。

3.
围护系统：采用压型钢板（单板或复合板）实现防水、保温、装饰一体化功能。

4.
基础系统：采用铰接或刚接钢筋混凝土独立基础，适配不同地质条件与变形要求。

问：门式刚架中支撑系统的作用是什么？

答：支撑系统包括屋面支撑和柱间支撑，共同构成抗侧力系统，保障结构的纵向稳定性。支撑体系中的交叉拉杆可采用圆钢，但应带张紧装置，水平支撑用于增强整体刚度，隅撑则用于防止受压翼缘失稳。

三、技术特点与优势

问：与普通钢结构相比，门式刚架有哪些独特优势？

答：门式刚架相比普通钢结构具有节约钢材、可以组装、刚度好、构造连接简单等显著优点。具体表现为：

-
建造效率高：工厂预制与现场组装相结合，5000-10000平方米项目可在3个月内完成交付，显著缩短资金回收周期。

-
空间利用率高：最大跨度可达60米，空间利用率比传统结构提升20%。

-
材料性能优越：自重仅为混凝土结构的1/3，抗震性能显著优于传统建筑结构。

-
经济性好：单位面积造价比传统结构降低15%，基础成本节约达25%。

问：门式刚架在材料使用方面有何特点？

答：门式刚架采用轻型钢和优化设计，显著减少钢材用量，同时配套使用冷弯薄壁型钢的檩条和墙梁、彩涂压型钢板和轻质保温材料，形成了完整的轻量化建筑系统。

四、设计要点与注意事项

问：门式刚架设计中的屋面活荷载应如何取值？

答：屋面活荷载取值是一个重要的设计参数。框架荷载取0.3kN/m2虽已沿用多年，但根据实际情况，设计时可适当提高至0.5kN/m2。《钢结构设计规范》规定不上人屋面的活荷载为0.5kN/m2，当构件荷载面积大于60平方米时可乘折减系数0.6，门式刚架一般符合此条件。

问：门式刚架设计中的屋脊垂度控制为何重要？

答：屋脊垂度控制直接影响屋面竖向刚度，刚度过小会导致屋面变形过大。框架斜梁的竖向挠度限值一般规定为1/180，需要验算跨中下垂度，脊点下垂后可能引起屋面漏水，这是导致漏水的重要原因之一。当山尖下垂对坡度影响较大时，应当验算山尖垂度以确保屋面刚度的有效控制。

问：钢柱与混凝土柱在门式刚架中是否可以混用？

答：少数设计中采用钢筋混凝土柱和轻钢斜梁组成门式刚架，斜梁用竖放式端板与混凝土柱中的预埋螺栓相连形成刚接，这种做法需要特别注意。在工业厂房中，混凝土柱与钢桁架组成的框架通常只能采用铰接连接而非刚接。

五、应用范围与适应性

问：门式刚架主要适用于哪些建筑类型？

答：门式刚架不仅广泛应用于单层工业厂房，也在城市公共建筑中得到了普遍应用，包括超市、展览厅、停车场等建筑类型。根据相关技术规程，其适用范围包括轻型屋盖和轻型外墙的单层房屋，单跨跨度宜为9-36米，高度宜为4.5-9米，当有桥式吊车时不宜大于12米。

问：门式刚架在建造效率方面有何具体表现？

答：门式刚架的建造效率体现在多个方面：工厂预制率达到85%以上，现场安装工作量大幅减少；施工周期较传统结构缩短40%-50%；5000-10000平方米的工程项目通常可在3个月内完成从基础施工到竣工验收的全过程。这种高效率不仅加快了项目进度，还能使资金回收周期缩短30%以上。

六、施工与质量控制

问：门式刚架施工中的关键技术要点有哪些？

答：门式刚架施工的关键技术包括基础施工精度控制、钢柱安装垂直度保证、梁柱节点连接质量、支撑系统张紧度调整以及围护系统安装密封性等。节点多采用螺栓端板连接，这种连接方式施工简便且可靠性高。

问：如何保证门式刚架结构的长期耐久性？

答：保证结构长期耐久性需要从多个方面着手：选择合适的防腐涂料体系并定期维护；确保围护材料的保温隔热性能满足使用要求；严格控制施工质量，特别是节点连接部位的施工精度；定期进行检查和维护，及时发现并处理潜在问题。我国幅员辽阔，地区气候差异较大，因此需要根据具体环境条件选择合适的防护措施。

七、经济性与可持续发展

问：门式刚架在经济性方面有哪些优势？

答：门式刚架在经济性方面具有多重优势：单位面积耗钢量小，工程造价与钢筋混凝土结构基本持平；施工周期短，资金回收快；空间利用率高，使用效益显著；维护成本低，全生命周期成本比传统结构降低18%。不过，由于我国钢结构企业的制作与安装水平良莠不齐，在一定程度上影响了其经济性的充分发挥。

问：门式刚架在可持续发展方面有何贡献？

答：门式刚架在可持续发展方面的贡献主要体现在：钢材回收率超过90%，符合循环经济要求；施工过程中噪音小、污染少、能耗低；可拆卸迁移，建筑使用寿命结束后材料可重复利用；配套使用环保建材，减少建筑全生命周期的环境影响。
